高压试验变压器的结构分类有哪几种？具体有哪些特点

高压试验变压器的结构分类有哪几种？具体有哪些特点

高压实验变压器（high voltage testing transformer） 别名：试验变压器，交直流试验变压器，交直流耐压机，交流耐压机，耐压机，高压变压器采用环氧树脂，变压器油绝缘形式及采用CD型铁芯结构工艺，可有效地削弱漏磁，确保绝缘强度和提高抗湿能力，具有体积小，重量轻，携带方便，造型美观及免维修，性能可靠等特点。

从事电力行业的人都知道，电气设备出厂、交接或大修后，应当进行交流耐压试验，实际考核设备绝缘承受过电压的绝缘水平。所以无论在制造部门、运行部门的高压实验室或试验现场，应设有交流耐压设备。



实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中不可避免的仪器。

高压试验变压器简称为试验变压器。试验变压器一般为升压变压器。这种试验变压器利用其二次侧所感应的工频高电压，对各种电工产品和绝缘材料等进行绝缘性能试验。

试验变压器是电机、变压器、电器产品修造中不可少的一种耐压试验用电气设备。试验变压特点器主要用于电气产品的工频耐压试验、局部放电测量、绝缘介质的热稳定试验等；对中、高频电气设备还可采用特殊频率的试验变压器进行耐压试验及有关电气参数的测量。



试验变压器一、二次绕组具有很大的电压比，一次电压为0.4kV、3kV、6kV、10kV不等，二次电压可制成100～2000kV或更高，容量可为3～9000kVA。对电力设备现场试验，一般用轻型试验变压器；对6kV、10kV级变压器等电力设备的耐压试验用50kV级升压试验变压器；对35kV以上电压等级的高压、超高压变压器等电力设备的耐压试验用大于被试设备一次额定电压5倍以上的超高压试验变压器，如500kV、700kV、800kV级和一定容量级的升压试验变压器。



试验变压器和电力变压器的原理相同，所不同的是试验变压器的工作电压高、使用时间短、温升小，一般设有散热器。另外，试验变压器的负载较小，且多为电容性负载。试验变压器的容量比电力变压器的容量相对的要小。

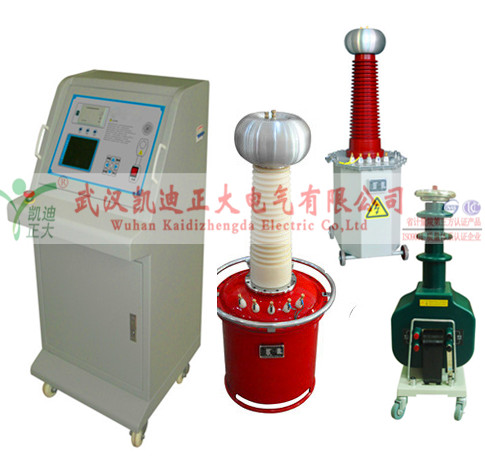

凯迪正大试验变压器特点：

1)电压高：试验变压器的一次电压为220V或380V，但单台试验变压器二次电压则常达数千伏至数万伏。二次电压超过750kV的试验变压器，通常采用多台串级式结构。

2)电流小：试验变压器的额定电流实际上是被试品的电容电流，所以一般小于1A。但用于电缆和大型电机试验、外绝缘污秽试验、线路电晕试验等项目的试验变压器，二次电流可达数安。

3)工作时间短：因被试产品的耐压时间短，所以试验变压器除了用于外绝缘污秽试验、线路电晕试验、电缆试验外，一般均为0.5h或1h的短时工作制。

4)试验变压器一般为单相、户内装置（也有做成户外装置的）：均为油浸自冷式结构，绕组绝缘层较厚，高压绕组通常一端接地。

5)试验变压器的二次绕组首末端绝缘水平不同：首端为高电位，而末端直接接地或通过电流表接地。

6)设计和制造工艺要求高：由于工作电压高，绝缘结构对试验变压器的整体尺寸有决定性的影响。器身一般要求真空干燥，100kV以上要求真空注油。



轻型高压试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
