产品概述

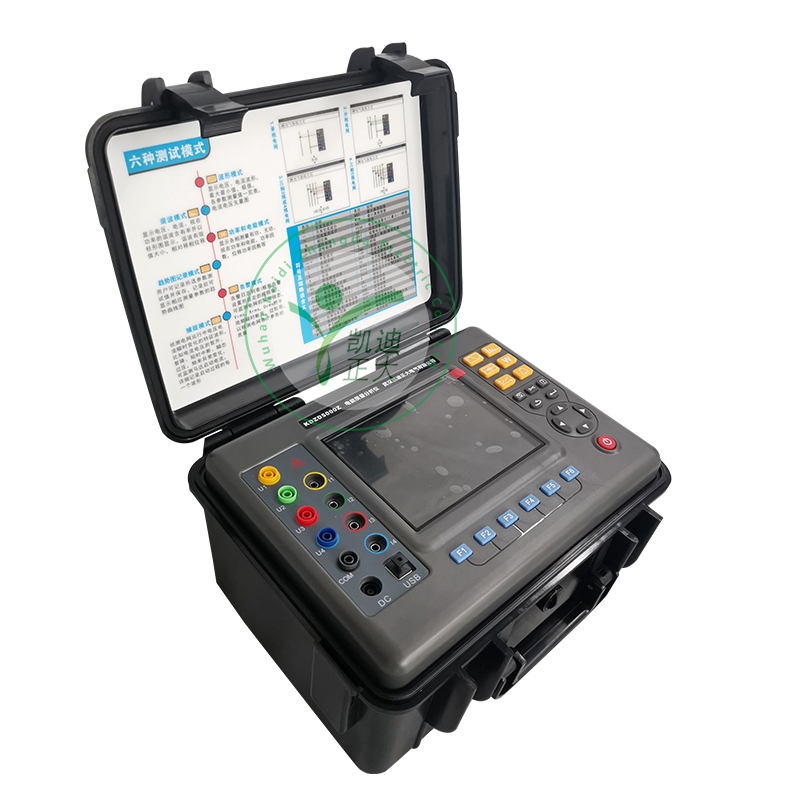

KDZD5000Z电能质量分析仪是我公司研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，大液晶彩屏显示，高分辨率，中英文双语操作界面，箱式结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。

当前电力应用中，因越来越多的大型用电设备，越来复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

KDZD5000Z电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数（可根据需要选择），5s采集记录一次，可记录存储长达300天的趋势曲线记录。

电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。适用于对的电压、电流、功率、电能、谐波、相位等电量参数做分析和诊断。

产品特点

1.测试功能：

波形实时显示（4路电压/4路电流）

电压和电流真有效值

电压直流成份

电流和电压峰值

电流和电压一段时间内的最大/最小值

相量图显示

各相谐波的测量，达50次谐波

柱形图显示各相电流和电压的谐波比

总谐波失真度（THD）的计算

各相有功/无功/视在功率值及总值

各相有功/无功/视在电能值及总值

变压器K因数计算

COSφ位移功率因数（DPF）和功率因数（PF）的计算

闪变计算

三相不平衡计算（电压和电流）

2.捕捉和监测功能：

可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。

3.启动电流监测：

可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。

4.记录存储功能：

可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔5秒记录一次，约可以记录300天）

5.告警功能：

可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的最短时间。最多可以存储12800组告警日志记录。

6.截屏功能：

在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图

7.通讯功能：

通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。

8.设置功能：

用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；

可设定仪器的接线方式及电网类型；

可选定不同电流钳和不同电压测试变比；

可选定中文菜单或者英文菜单。

9.中/英文帮助菜单：

操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

详细参数

1．基准条件和工作条件

影响量	测试项目	基准条件	工作条件
环境温度	所有参数	（23±2）℃	-10℃～40℃
相对湿度	所有参数	40%～60%	<80%
相电压	所有参数	(100±1%)V	1.0V～1000V
线电压	测线电压真有效值	(200±1%)V	1.0V～2000V
电流	测电流真有效值	(5±1%)A	10mA～6000A
电网频率	所有参数	50Hz±0.1Hz	40Hz～70Hz
相移	测有功功率有功电能	Cosφ=1	Cosφ:0.2～1.0
相移	测无功功率无功电能	Sinφ=1	Sinφ:0.2～1.0
谐波	所有参数	<0.1%	0.0%～100%
电压不平衡度	所有参数	<10%	0.0%～100%
仪器工作电压	所有参数	DC9.8V±0.1V	DC9.5V～10.5V
外电场、磁场	所有参数	应避免
被测导线位置	测与电流有关的参量	被测导线处于钳口的近似几何中心位置

2.一般规格

电源	可充电锂电池组9.6V，外接充电器
电池电量指示	电池符号5格5格显示电量，当电池电量过低时,提示1分钟后自动关机
功耗	耗电流490mA，电池连续工作10小时
显示模式	LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm
仪器尺寸	长宽厚：277.2mm×227.5mm×153 mm
钳口尺寸	FR008尖小形电流钳：7.5mm×13mm (选型) FR020圆口形电流钳：20mm×20mm (选型) FR050圆口形电流钳：50mm×50mm (选型)
通道数	4路电压，4路电流
线电压	1.0V～2000V
相电压	1.0V～1000V
电流	FR008电流钳 10mA～10.0A FR020电流钳 0.10A～100A FR050电流钳 1.0A～1000A 罗氏线圈 10A～6000A 自选互感器仪器端口输入电流1mA～500mA
频率	40Hz～70Hz
电力电量参数	W，VA，var，PF，DPF，cosφ，tanφ
电能参数	Wh，varh，Vah
谐波	有，0～50次
总谐波失真	有，0～50次，各相
专家模式	有
暂态记录组数	150组
电压闪变	有
启动电流模式	有，100秒
三相不平衡度	有
记录	300天（同时记录20个参数，每5秒记录1点）
最小/最大记录值	有，可测一段时间内的最大最小值
告警	40种不同类型参数选择，12800组告警日志
峰值	有
相量图显示	自动
截图容量	60个
菜单语言	中文、英文
通讯接口	USB
自动关机	在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机
自动关机	在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。
背光功能	有，适合昏暗场所及夜间使用
仪器质量	主机：2.41Kg(带电池)
	FR008尖小形电流钳：168g×4
	FR020圆口形电流钳：252g×4
	FR050圆口形电流钳：463g×4
	FR300R 罗氏线圈积分器：280g×4
	测试线和电源适配器：800g
	总质量：约10.8Kg(含包装)
电压测试线长	3m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟
绝缘	仪器线路与护套外壳之间≥10MΩ
结构	双重绝缘，带绝缘防振护套
适合安规	IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2

3.仪器精度描述(不包括电流传感器)

下面的数据是在基准条件下和在理想的电流传感器（完全线性并且没有相位移）基础上的来分别介绍。

测量	测量范围	显示分辨率	参考范围内的最大误差
频率	40Hz～70Hz	0.01Hz	±(0.03)Hz
相电压真有效值	1.0V～1000V	最小分辨0.1V	±(0.5%+5dgt)
线电压真有效值	1.0V～2000V	最小分辨0.1V	±(0.5%+5dgt)
直流电压	1.0V～1000V	最小分辨0.1V	±(1.0%+5dgt)
电流真有效值	10mA～6000A	最小分辨1mA	±(0.5%+5dgt)
相电压峰值	1.0V～1414V	最小分辨0.1V	±(1.0%+5dgt)
线电压峰值	1.0V～2828V	最小分辨0.1V	±(1.0%+5dgt)
电流峰值	10mA～8484A	最小分辨1mA	±(1.0%+5dgt)
峰值因数	1.00～3.99	0.01	±(1%+2dgt)
峰值因数	4.00～9.99	0.01	±(5%+2dgt)
有功功率	0.000W～9999.9kW	最小分辨 0.001W	±(1%+3dgt) Cosφ≥0.8
有功功率	0.000W～9999.9kW	最小分辨 0.001W	±(1.5%+10dgt) 0.2≤Cosφ<0.8
无功功率电感性 & 电容性	0.000VAR～ 9999.9kVAR	最小分辨 0.001VAR	±(1%+3dgt) Sinφ≥0.5
无功功率电感性 & 电容性	0.000VAR～ 9999.9kVAR	最小分辨 0.001VAR	±(1.5%+10dgt) 0.2≤Sinφ<0.5
视在功率	0.000VA～ 9999.9kVA	最小分辨0.001VA	±(1+3dgt %)
功率因数	-1.000～1.000	0.001	±(1.5%+3dgt) Cosφ≥0.5
功率因数	-1.000～1.000	0.001	±(1.5%+10dgt) 0.2≤Cosφ<0.5
有功电能	0.000Wh～ 9999.9MWh	最小分辨 0.001Wh	±(1%+3dgt) Cosφ≥0.8
有功电能	0.000Wh～ 9999.9MWh	最小分辨 0.001Wh	±(1.5%+10dgt) 0.2≤Cosφ<0.8
无功电能电感性 & 电容性	0.000VARh～ 9999.9MVARh	最小分辨 0.001VARh	±(1%+3dgt) Sinφ≥0.5
无功电能电感性 & 电容性	0.000VARh～ 9999.9MVARh	最小分辨 0.001VARh	±(1.5%+10dgt) 0.2≤Sinφ<0.5
视在电能	0.000VAh～ 9999.9MVAh	最小分辨 0.001VAh	±(1%+3dgt)
相位角	-179°～180°	1°	±(2°)
Tanφ (VA≥50VA)	-32.76～32.76	最小分辨0.001	φ:±(1°)
位移功率因数 (DPF)	-1.000～1.000	0.001	φ:±(1°)
谐波比包含1～50次 (Vrms>50V)	0.0 %～99.9 %	0.1 %	±(1%+5dgt)
谐波角 (Vrms>50V)	-179°～180°	1°	±(3°)谐波1～25次
谐波角 (Vrms>50V)	-179°～180°	1°	±（10°）谐波26～50次
总谐波率 (THD或THD-F)≤50	0.0 %～99.9 %	0.1 %	±(1%+5dgt)
失真因数 (DF或THD-R)≤50	0.0 %～99.9 %	0.1 %	±(1%+10dgt)
变压器K因数	1.00～99.99	0.01	±(5 %)
三相不平衡	0.0%～100 %	0.1 %	±(1 %)

4.电流钳特性

电流钳类型	电流真有效值	电流真有效值最大误差	相位角φ 最大误差
FR008电流钳	10mA～99mA	±(1 % + 3dgt)	±(1.5°),Arms≥20mA
FR008电流钳	100mA～10.0A	±(1 % + 3dgt)	±(1°)
FR020电流钳	0.10A～0.99A	±(1 % + 3dgt)	±(1.5°)
FR020电流钳	1.00A～100A	±(1 % + 3dgt)	±(1°)
FR050电流钳	1.0A～9.9A	±(2 % + 3dgt)	±(3°)
FR050电流钳	10.0A～1000A	±(2 % + 3dgt)	±(2°)
自选互感器	仪器输入电流 1mA～500mA	所选互感器误差±1 %	所选互感器误差±(1°)
FR300R罗氏线圈积分器	10A～199A	±(1%+3dgt)	±(3°)
FR300R罗氏线圈积分器	200A～6000A	±(1%+3dgt)	±(2°)

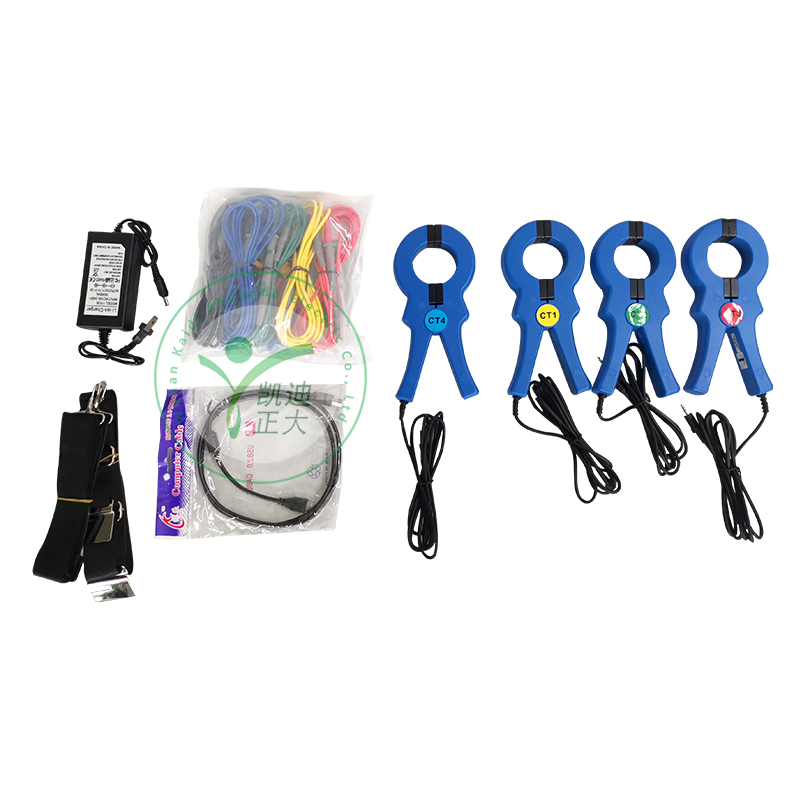

配置清单

主机	1台
仪器箱	1个
电流钳	4种各4把，共16把
测试线	5条（黄，绿，红，蓝，黑各1条）
鳄鱼夹	5个
充电器	1个
USB数据线	1条
软件光盘	1个
说明书、保修卡、合格证	1份
