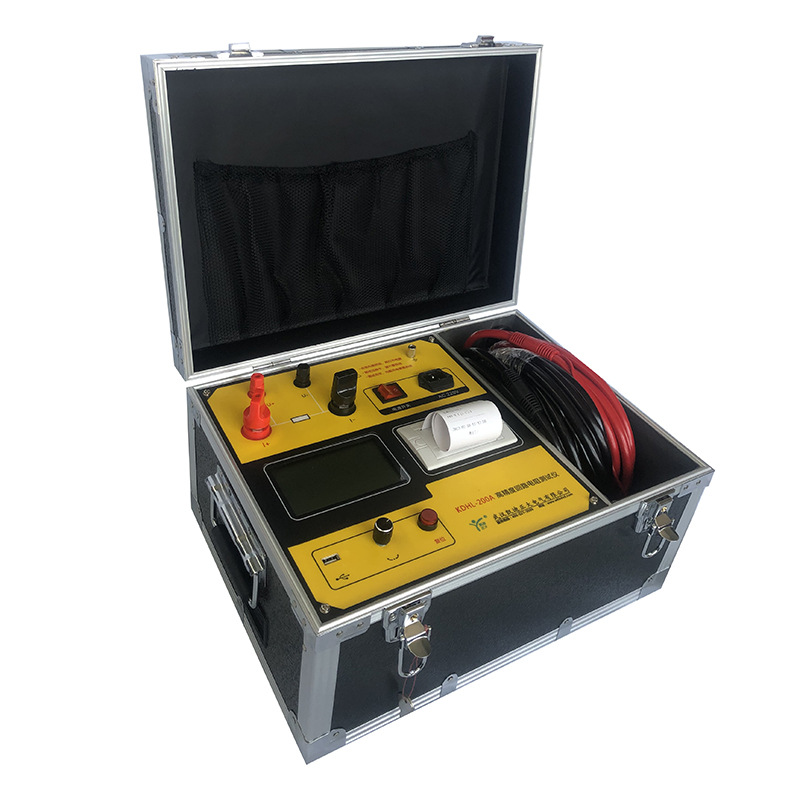

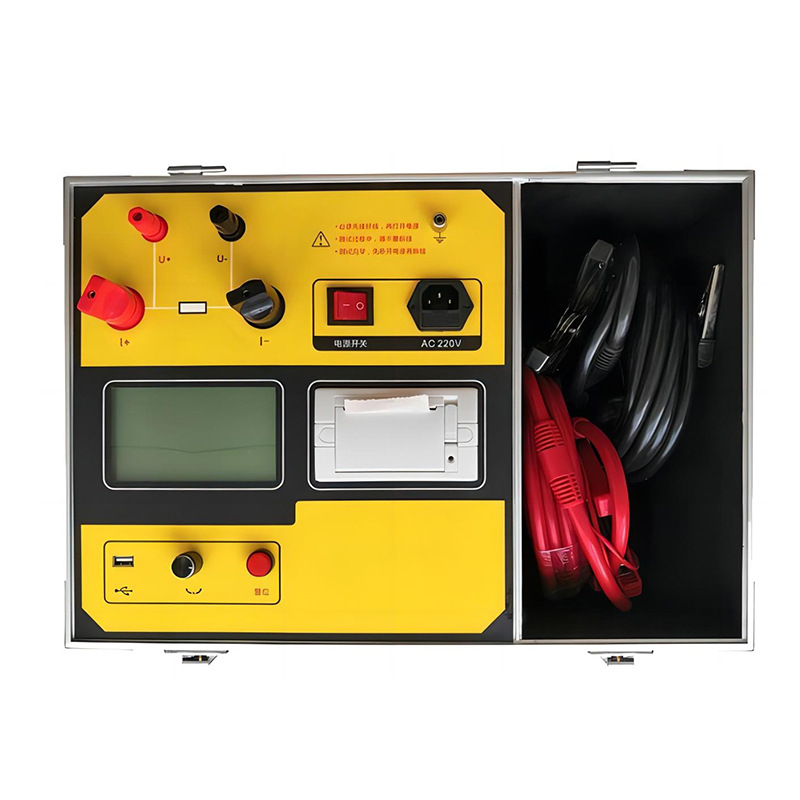

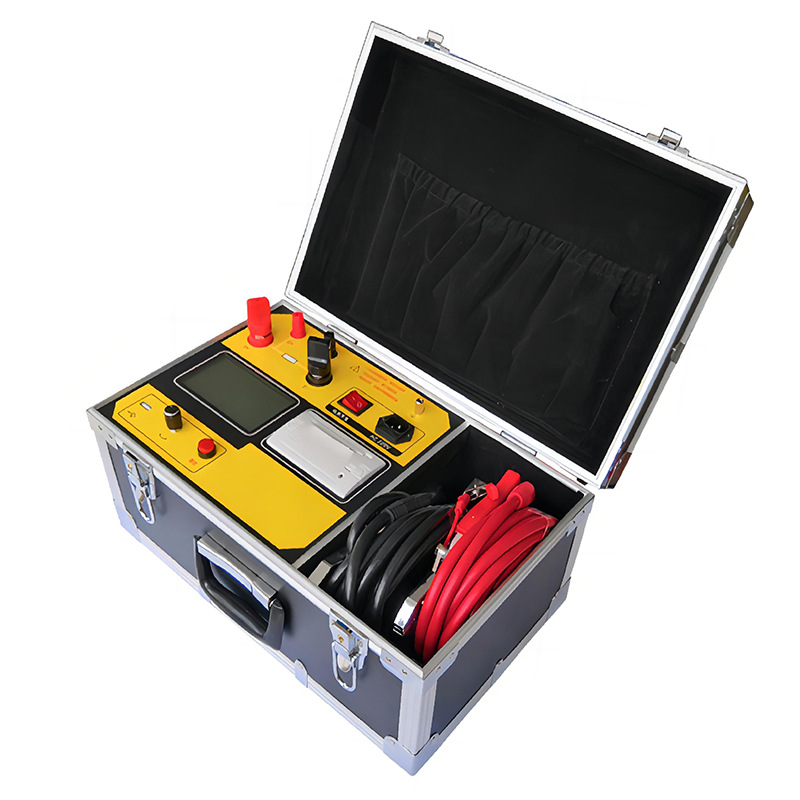

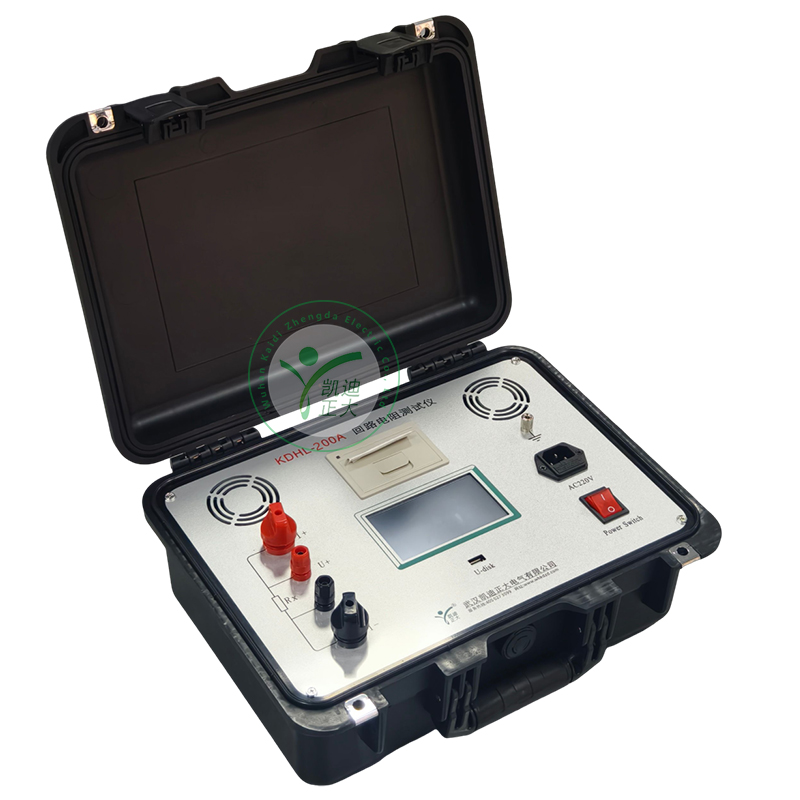

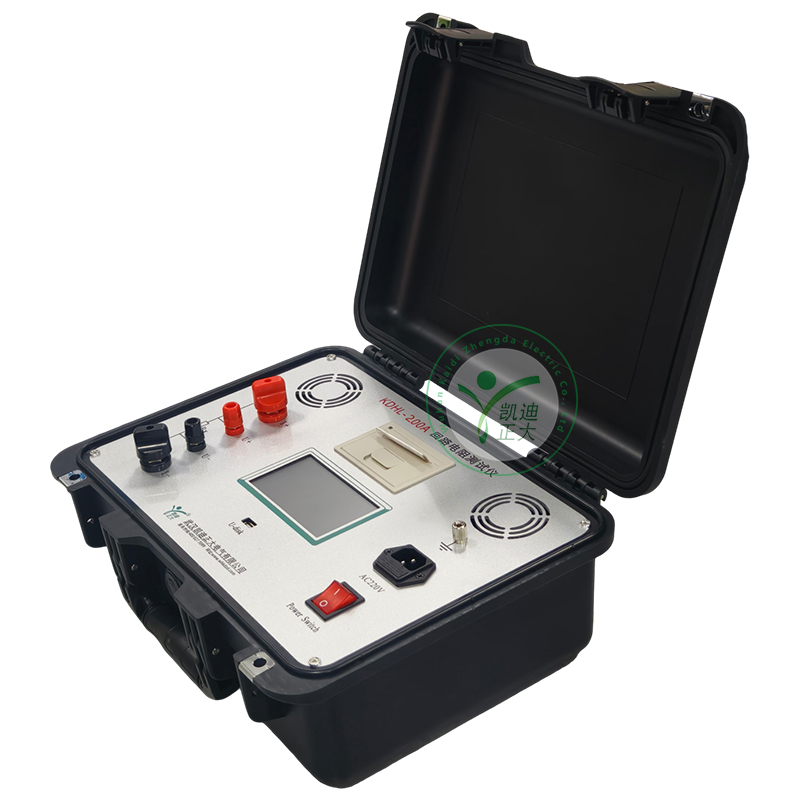

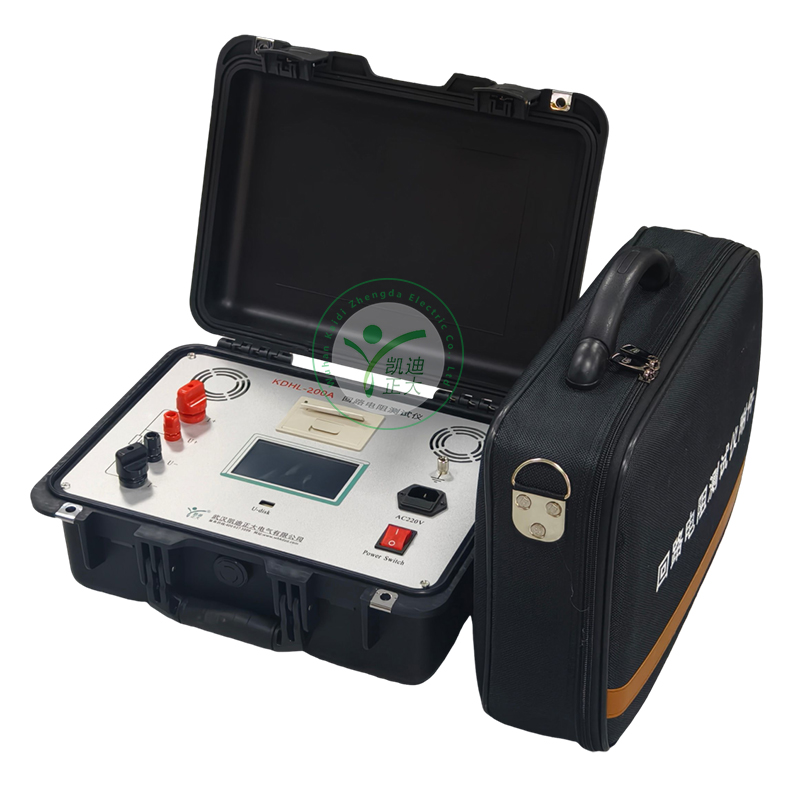

KDHL-200A 操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。



可在直流100A的情况下直接测得回路电阻，测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能，另有50A、100A档位供用户选择；



自定义测试时间，最大设定时间599S,大于标准规定的60S；是能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪，性能佳。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。



设计用途
适用于高压开关接触（回路）电阻的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

1.大电流：采用新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
2.高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
3.高精度：采用双路高速16位Σ－ΔAD采样，新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能佳。
4.智能化：进口高性能CPU，测量时系统根据信号大小自动切换量程，确保该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用。
5.高品质：关键部件采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
6.功能强：电流可在50A、100A中自由选择，测试时间可在5s~599s之间设定，克服了其他同类仪器无法设定测量时间或连续工作时间过短的缺陷。
7.人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，即时打印测量结果。
8.USB转存：能够通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理。
9.使用方便：体积小、重量轻，便于携带。

1、测量范围：0～2999.9μΩ

2、分辨力：0~99.99，0.01μΩ；100.0~2999.9，0.1μΩ
3、测试电流：DC50A、100A固定输出
4、测量精度：±(0.5% rd+2d)
5、连续工作时间：5s~599s
6、显示方式：大屏幕中文液晶显示
7、通信方式：U盘转存
8、工作电源：AC220V±10% 50Hz
9、整机功率：1200W
10、最大存储记录：200条
11、工作环境：温度－10℃～40℃ 湿度≤80 %RH
12、体 积：380×300×260 mm3
13、质 量：6kg（不含附件）



执行标准

DL/T845.4—2004 电阻测量装置通用技术条件：回路电阻测试仪。
DL/T596—1996 电力设备预防性试验规程。
SD301—88 交流500kV电气设备交接和预防性试验规程。
JJG1052—2009 回路电阻测试仪、直阻仪检定规程。
DL/T967—2005 回路电阻测试仪与直流电阻快速测试仪检定规程。
