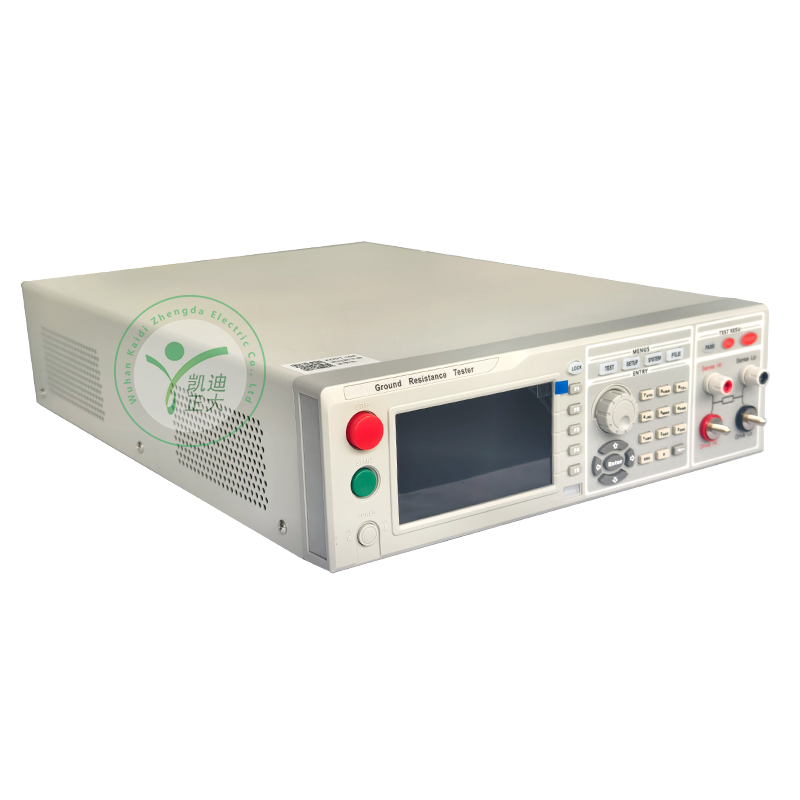

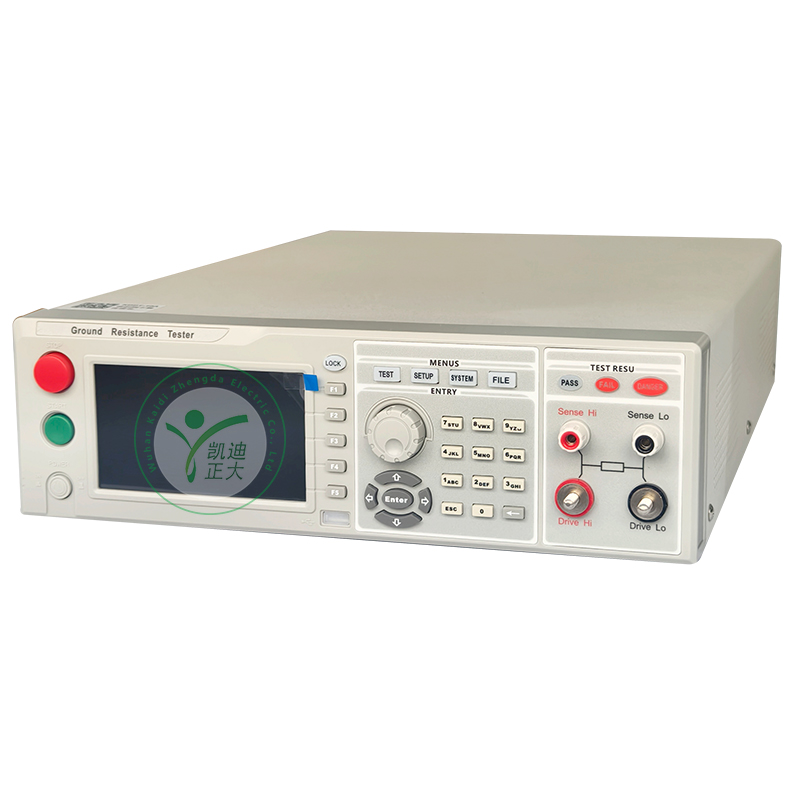

KDDT-10A 接地阻抗测试仪为5寸TFT 液晶屏显示，输出电流采用硬件反馈、高速 ARM MCU 控制技术，使 输出电流稳定可靠。输出电流采用 DDS+ 功放线性功放驱动输出，输出波形纯净、失真度小。测试仪采用单片 机控制，使其设置和操作都非常简便，并提供 PLC 远控接口、RS232C 、RS485 、USB 等接口，可方便用户快 速组合成综合测试系统。
KDDT-10A 接地阻抗测试仪具备不合格判别功能、声光报警功能和测试时间自动控制功能，可满足生产线或品质检验使用需 要。
KDDT-10A 接地阻抗测试仪可用于家用电器、电子仪器、电子设备、电动工具、电热器具等产品有接地电阻测试。


使用条件
电源电压：110V/220V （±10% ） 电源频率：50Hz/60Hz （±5% ）
待机功耗：KDDT-10AA ＜350VA ；KDDT-10AB ＜450VA ；
环境温度与湿度
正常工作温度：0℃-40℃，湿度：＜90%RH 计量环境温度：20℃±8℃，湿度：＜80%RH 运输环境温度：0℃-55℃，湿度：≤93%RH
预热
开机后预热时间：≥30 分钟 2.1.7绝缘电阻
在计量工作条件下，电源端子与外壳之间的绝缘电阻不小于 50MΩ。 在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于 2MΩ。
绝缘强度
在计量工作条件下，电源端子与外壳之间能承受额定电压为 1.5KV，频率为 50Hz 的直流电源 1 分钟，无击穿 及飞弧现象。
电磁兼容性
电源瞬态敏感度按 GB6833.4 的要求。 传导敏感度按 GB6833.6 的要求。 辐射干扰按 GB6833.10 的要求。


型号		KDDT-10A		KDDT-10AB		KDDT-10AC
基 本 功 能	屏幕尺寸	5 寸 TFT 液晶屏
	数字键	参数设置数字输入
	编码开关	参数选择及确认功能
	上下左右	参数设定上下选择功能
	功能键
	LOCK 键盘	防止意外修改测试条件或禁止测试条件被修改
	锁定功能
	报警功能	声讯报警

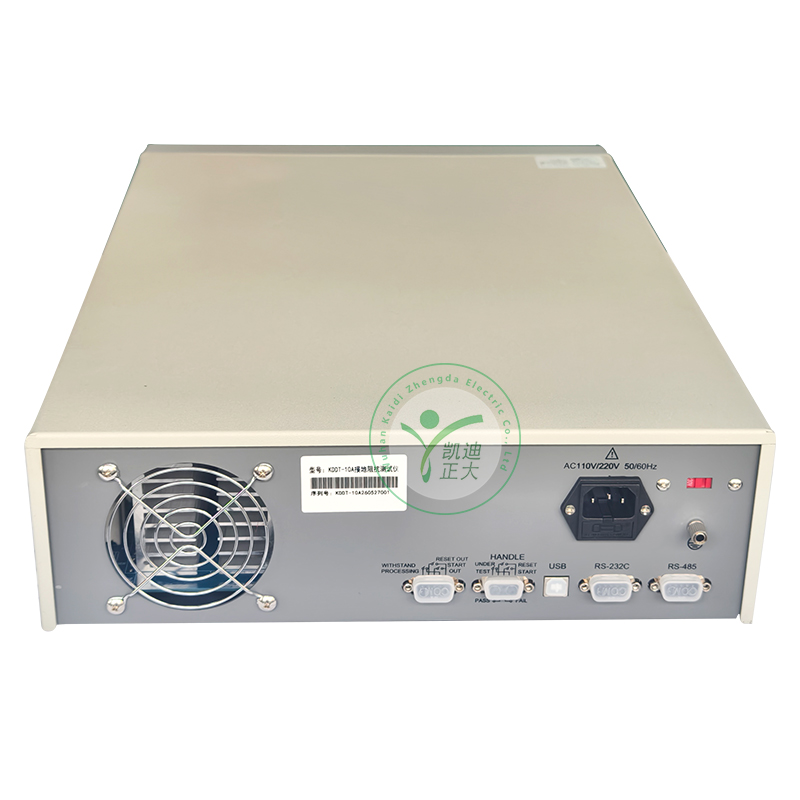

	通讯接口	RS232C、RS485、USB
	USB 接口	拷贝、复制、存储功能
	控制接口	HANDLER(PLC)
输 出 规 格	电流	电流范围	DC (3-40)A	DC (3-60)A		DC (3-100)A
		分辨率	10A 以上时：0.01A/step；10A 以下时：0.001A/step；
		准确度	±（2%的设定值+0.02A)
	电压	电压范围	DC 8V Max开路电压	DC 12V Max 开路电压		DC 12V Max 开路电压
	电流表	电流表测量范围	DC (3-40)A	DC (3-60)A		DC (3-100)A
		分辨率	10A 以上时：0.01A/step；10A 以下时：0.001A/step；
		准确度	±（2%的设定值+0.1A)
	电阻表	电阻表测量范围	0-600mΩ 输出电流3-10A ； 0-120mΩ 输出电流 10A-40A	0-600mΩ ，输出电流3-15A 0-300mΩ，输出电流 15A- 30A 0-100mΩ ,输出电流30A-50A，0-60mΩ ，输出电流50A-60A		0-600mΩ，输出电流3-15A 0-300mΩ，输出电流 15A- 30A；0-100mΩ ,输出电流 30A-50A，0-50mΩ，输出电 流50A-100A
		分辨率	10A 以上时：0.01A/step；10A 以下时：0.001A/step；
		准确度	≦ ±（2%的读数值+1mΩ)
	计时器范围	0-999.9S，分辨率：0.1S/step，准确度：≦ ±50ms
	补偿方式	手动或自动，最大 Offset：100mΩ Max，准确度：≦ ±（2%的读数值+1mΩ)
	判定值设定电阻	0-600mΩ，分辨率：1mΩ，准确度：≦ ±（2%的读数值+1mΩ) 电流≤10A以下时，0~10mΩ无精度要求。
	上限范围
	测试时间范围设定	0-999.9S，0 表示连续
工作温度、湿度		0℃-40℃，≦75%RH
电源		100V-121V，198V-242V，47.5-63Hz
外形体积(D×H×W)		539.8x106x350mm				539.8x256x350mm
重量		13.5KG		14.5KG		31KG
标配配件		接地测试夹、电源线、RS232串口连接线、USB转方口连接线、RS232转USB线、 上位机（官网下载）			KD-12（120A）测试线、电源 线、RS232串口连接线、USB转 方口连接线、RS232转USB线、 KD260003A测试线、KD400048 测试线、上位机（官网下载）
选配配件（整套）		RS485转USB连接线、KD00031、KD301接地点检盒、KD00070串口选件LAN网口
