主要技术参数及功能
1.额定容量：135kVA；
2.输入电源：单相220或三相380V电压，频率为50Hz；
3.额定电压：27kV； 54kV；108kV；
4.额定电流： 5A；2.5A； 1.25A；
5.工作频率：30~300Hz；
6.装置输出波形：正弦波
7.波形畸变率：输出电压波形畸变率≤1%；
8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9.温 升：额定负载下连续运行60min后温升≤65K；
10.品质因素：装置自身Q≥30(f=45Hz)；
11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12.测量精度：系统有效值1.5级；

系统配置及其参数

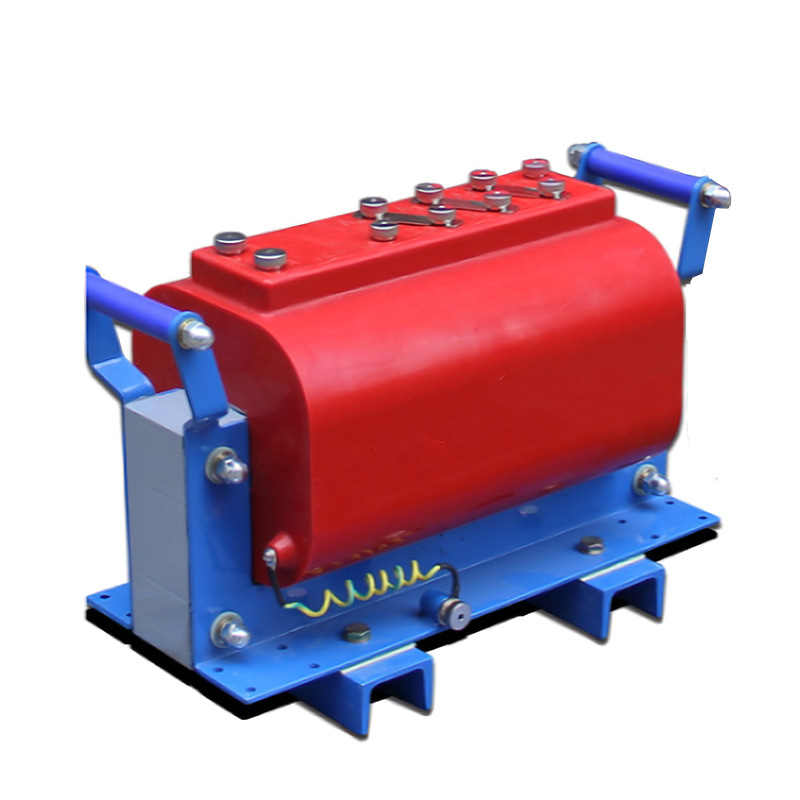

1、激励变压器MSB-7.5kVA/1.5/3/6kV/0.4kV 1台
(a)额定容量：7.5kVA；
(b)输入电压：0-400V，单相；
(c)输出电压：1.5/3/6kV
(d)结 构：干式；
(e)重 量：约55kg；

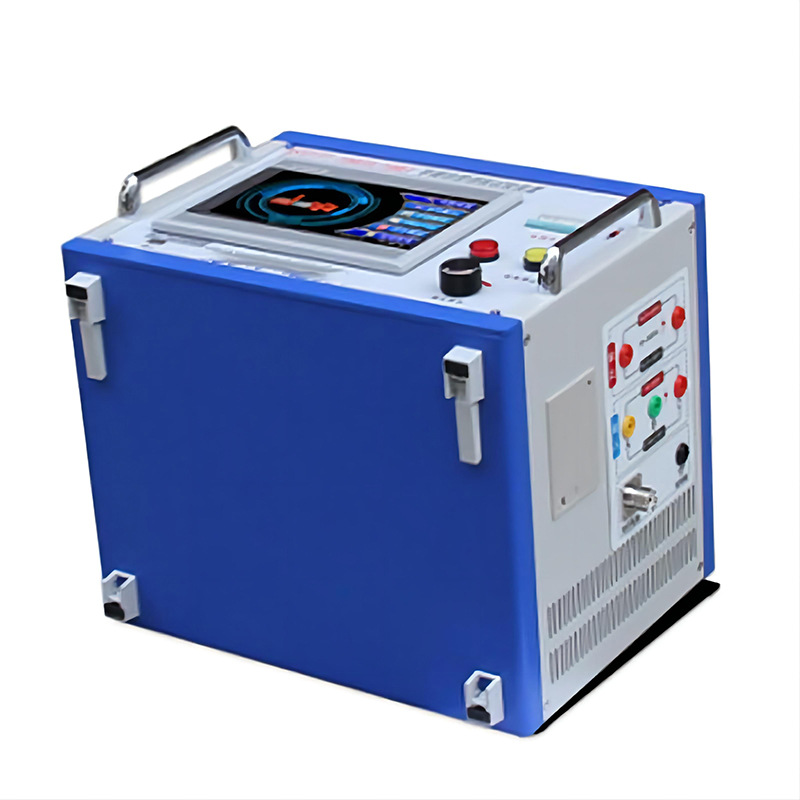

2、变频电源MSXB-F -7.5kW/220/380V 1台
(a)额定输出容量：7.5kW
(b)工作电源： 220/380±10%V（单/三相），工频
(c)输出电压：0 –400V，单相，
(d)额定输入电流：18.75A
(e)额定输出电流：18.75A
(f)电压分辨率： 0.01kV
(g)电压测量精度：1.5%
(h)频率调节范围：30 – 300Hz
(i)频率调节分辨率：≤0.1Hz
(j)频率稳定度： 0.1%
(k)运 行 时 间：额定容量下连续60min
(l)额定容量下连续运行60min元器件最高温度≤65K;
(m)噪 声 水 平：≤50dB
(n)可实现以下功能
(1）变频电源的放置为纵向和横向，特别适合现场操作及观察；
(2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；
(3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统
可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
(4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；
(5）试验模式：触摸屏和外接鼠标操作，有自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；
(6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；
(7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等
① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；
② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）
(8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；
(9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；
(10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在试验过程中不发生漂移；
(P)重 量：约12kg；

3、高压电抗器MSDK-33.75kVA/27kV 4节
(a)额定容量：33.75kVA;
(b)额定电压：27kV；
(c)额定电流：1.25A；
(d)电 感 量：100H/单节；
(e)品质因素：Q≥30 (f=45Hz)；
(f)结 构：干式；
(g)重 量：约40kg；

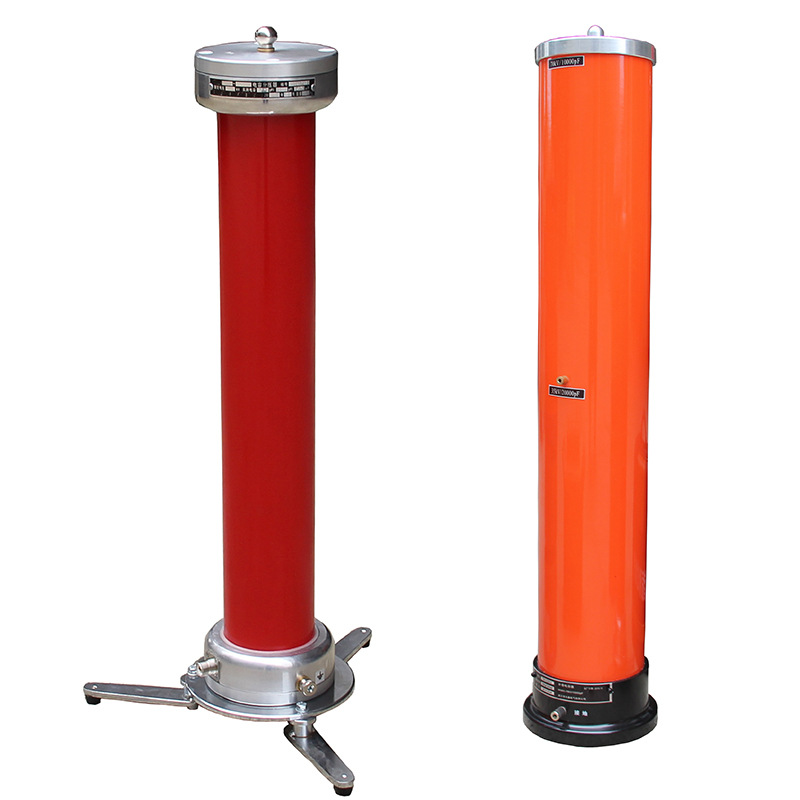

4、电容分压器FRC-110kV/1000pF 1套
(a)额定电压：110kV；
(b)高压电容量：1000pF；
(c)介质损耗：tgσ≤0.5%；
(d)分 压 比：1500：1
(e)测量精度：有效值1.5级;
(f)重 量：约15kg；

5、补偿电容器MSBC-70kV/10000pF 1套
(g)额定电压：70kV/35kV；
(h)高压电容量：10000pF/20000pF；
(i)重量：15kg
