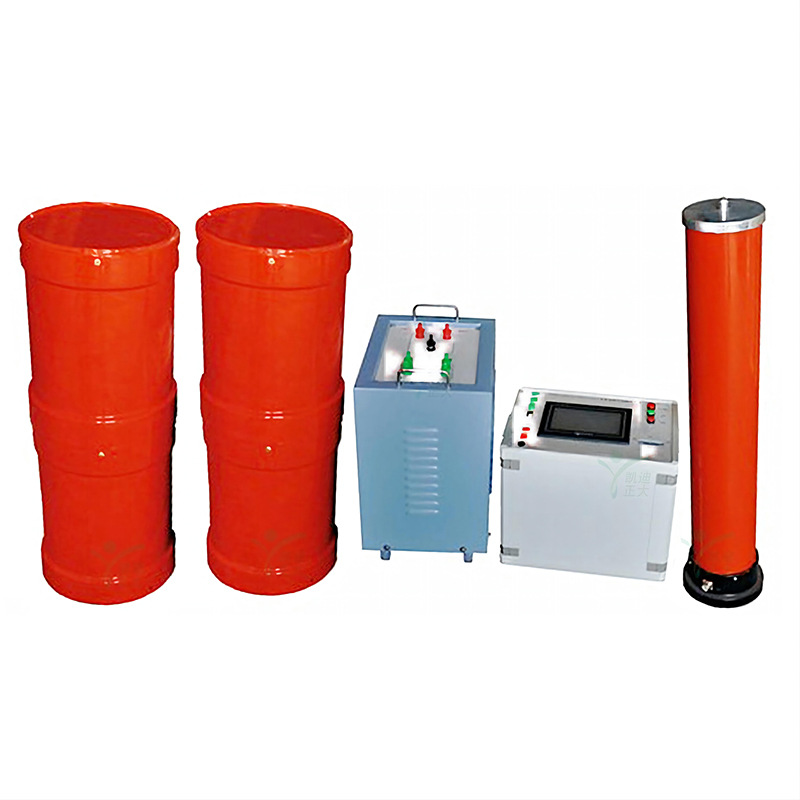

配置及其参数

1、激励变压器15kVA/4/8/16kV/0.4kV 1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：4/8/16kV
结构：干式；
重量：约58kg；

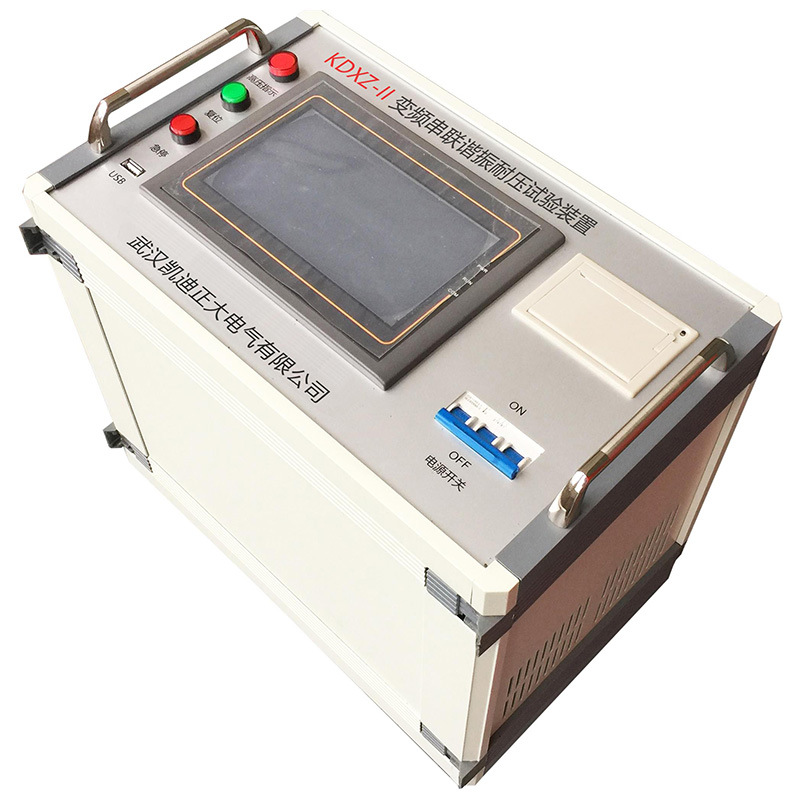

2、变频电源15kW/220/380V 1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0–400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30–300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：0.1%
运行时间：额定容量下连续60min
额定容量下连续运行60min元器件最高温度≤65K;
噪声水平：≤50dB

(1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

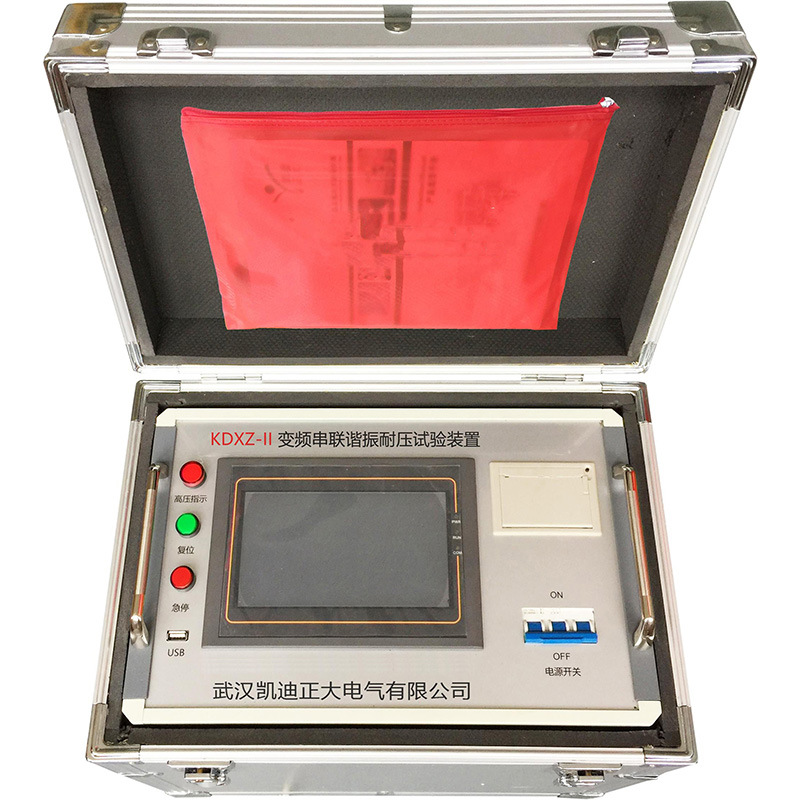

(2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；
(3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
(4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；
(5）试验模式：触摸屏和外接鼠标操作，有自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；
(6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；
(7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等
① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；
② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）
(8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；
(9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；
(10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在试验过程中不发生漂移；
  重 量：约12kg；

3、高压电抗器45kVA/45kV 6节
额定容量：45kVA;
额定电压：45kV；
额定电流：1A；
电感量：110H/单节；
品质因素：Q≥30(f=45Hz)
结构：干式；
重量：约45kg；


4、电容分压器270kV/500pF 1套
额定电压：270kV；
高压电容量：500pF
介质损耗：tgσ≤0.5%；
分压比：3000：1
测量精度：有效值1.5级;
重量：约26kg；
