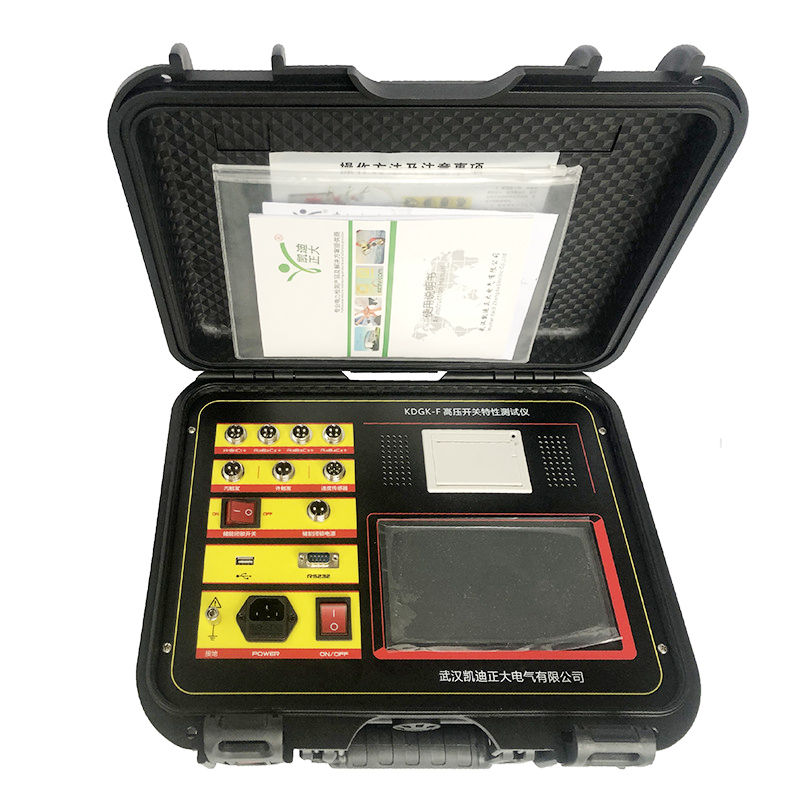

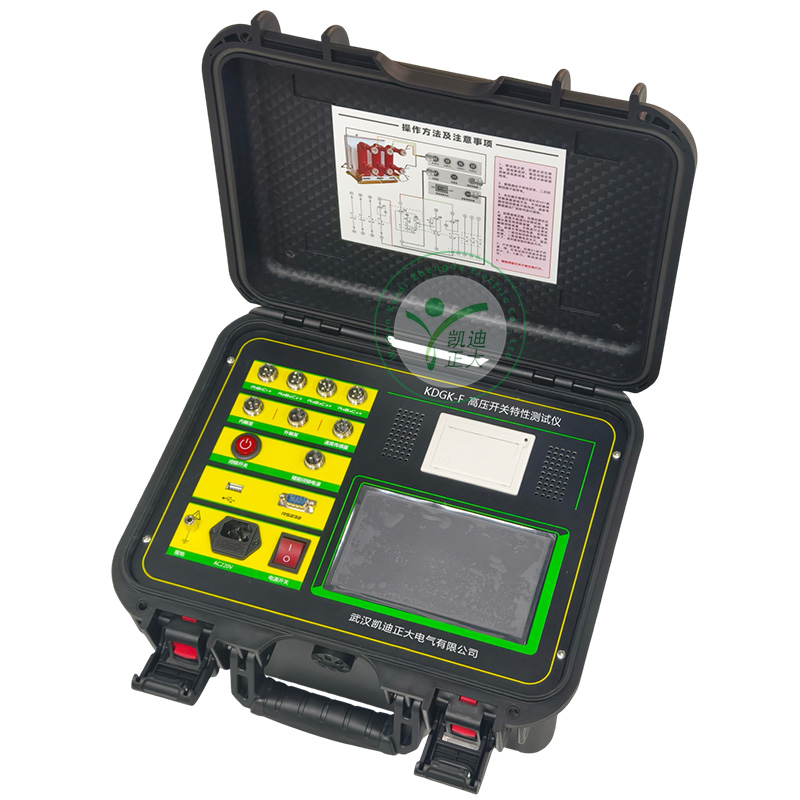

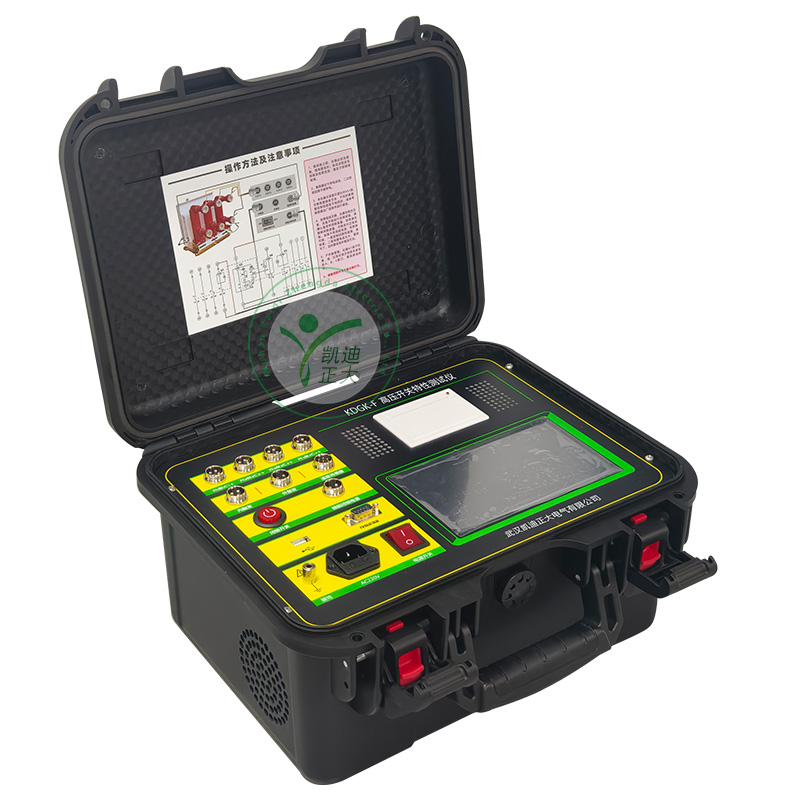

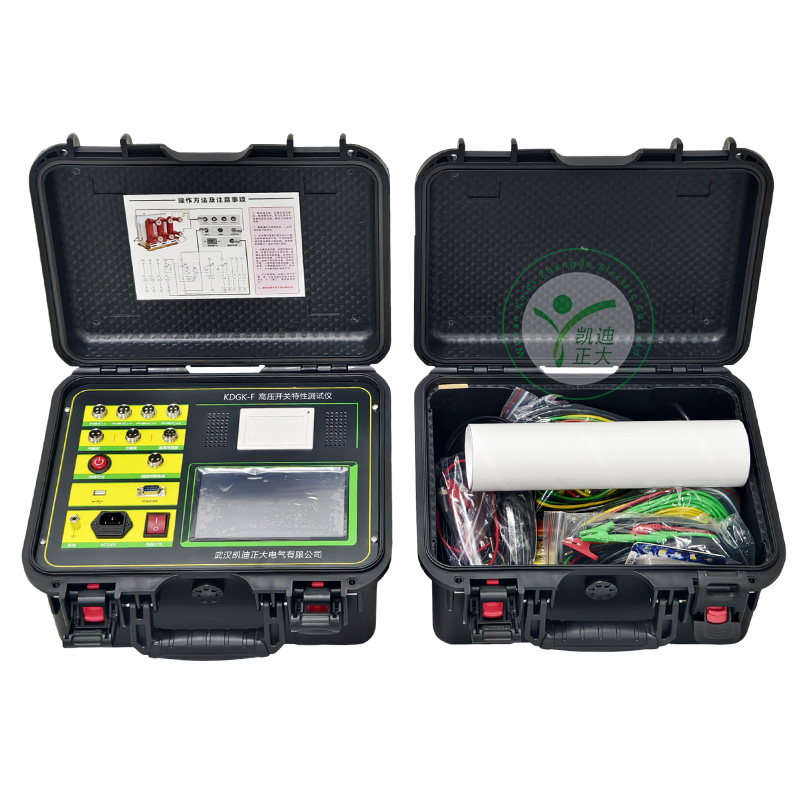

KDGK-F 断路器机械特性测试仪可用于各电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是方便的高压开关检修试验工具。

KDGK-F 断路器机械特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

性能：
时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

特点：
1．适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
2．抗干扰能力强，在500KV变电站旁路母线带电的情况下，也能轻松试验，准确测量。
3．通用式测速传感器，直线直线传感器，旋转传感器，安装方便、简捷。
4．开关动作一次，得到开关机械特性试验数据及相应的波形图谱。
5．主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
6．主机大屏幕、宽温度、直透视、背景光液晶、中文显示数据及图谱，液晶对比度电子调节、断电记忆。
7．中文菜单操作,使用方便。仪器内置打印机，实时快速打印数据及图谱。

基本参数
时 间： 量程：4000.0ms+6000ms 分辩率：0.1ms
误差：

①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
③同期

速度：量程：20.00m/s 分辩率：0.01m/s
误差：

①0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字

行程：
真空断路器
量程：50.0mm
分辩率：0.1mm
误差：1%±1个字

SF6断路器
量程：300.0mm
分辩率：1mm
误差：1%±1个字

少油断路器
量程：1000.0mm
分辩率：1mm
误差：1%±1个字

电流：量程 15.00A 分辩率0.01A
输出电源：DC30～250V数字可调/15A（瞬时工作）
外形尺寸：360mm(L)×280mm(W)×300mm(H)
重量：9kg
