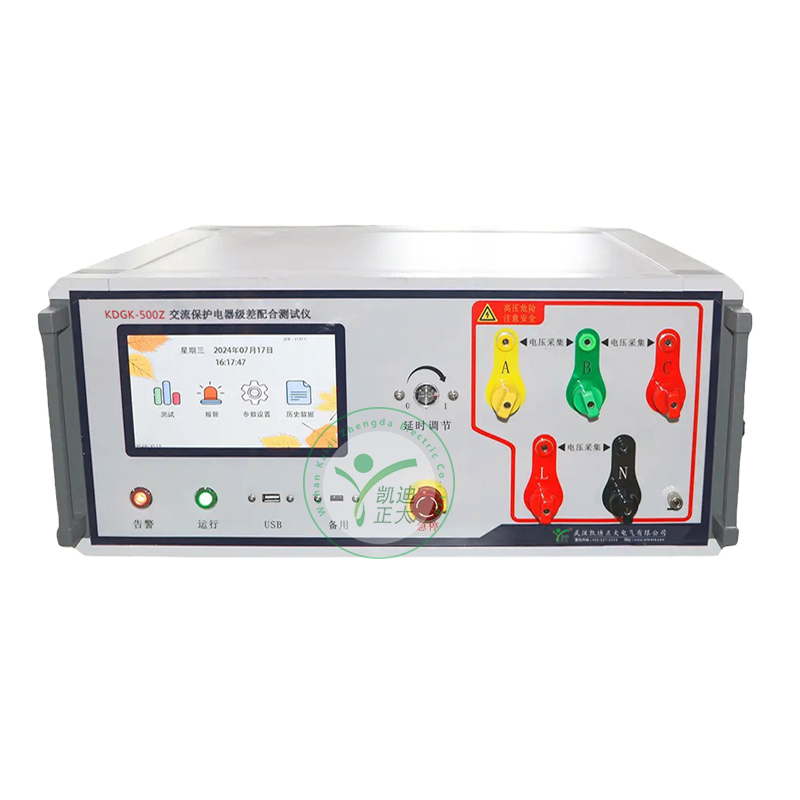

我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的交流及直流断路器级差配合测试仪，以方便运行维护部门对保护电器级差配合进行校验，提高电源系统运行的可靠性，保证电网安全可靠运行。

本测试仪适用电压等级AC220V、AC380交流电源系统，以及DC220、DC110V直流电源系统。

　　(1)采用32位168M高速微控制器作为主控芯片，配合1M采样速率，高精度ADC采样芯片，保障信号的可靠，准确记录;

　　(2)具有回路电阻、短路电流预估;

　　(3)模拟交流回路金属性短路故障试验，测试回路开关级差配合可靠性;

　　(4)模拟直流回路金属性短路故障试验，测试回路开关级差配合可靠性;

　　(5)智能交直流系统自动识别，避免因待测试系统选择错误而造成的故障;

　　(6)短路校验保护：提供自动延时断开和人工急停按钮切断回路保护方式;

　　(7)采用可控硅控制，稳定输出电流，保障装置安全运行;

　　(8)采用过零触发功能 ，不损伤交流开关;

　　(9)装置支持任意间的相相测试、相零测试、直流测试，可显示短路电流、分断时间、燃弧时间、熄弧时间及开关分断时波形曲线;

　　(10)模拟漏电开关的漏电流跳闸试验;

　　(11)装置使用可视图形化界面，自带数据库管理系统，可随时查看记录、生成EXCEL报表或转换成WORD报表供打印，存档;

　　(12)装置具有容量记忆功能，可以点击快速测试，不必每次重复输入同样的开关容量参数，方便快捷测量，提高工作效率。

　　(1)工作电源：AC220V±15%频率50Hz，功率：≤72W

　　(2)测试电源电压等级：AC220V、AC380V、DC220V、DC110V

　　(3)电压精度：0.2%FS

　　(4)电流精度：0.5% FS

　　(5)预估精度：<5% FS

　　(6)电流测量范围：预估测量范围：0-8000A

　　(7) 短路测量范围：≤5000A

　　(8)延时保护：≤1000ms

　　(9)存储容量：≥120M，可最少存储3000次测试数据。

　　(10)安全：采用3重保护：可控硅保护、时间继电器延时保护、手动强制断电保护

　　(11)短路方式：相线短路、相零短路、直流短路

　　(12)延时调节范围：5%～100%

　　(13)录波时间：测试前半个周期，测试后半个周期。

　　(14)录波分辨率：24位

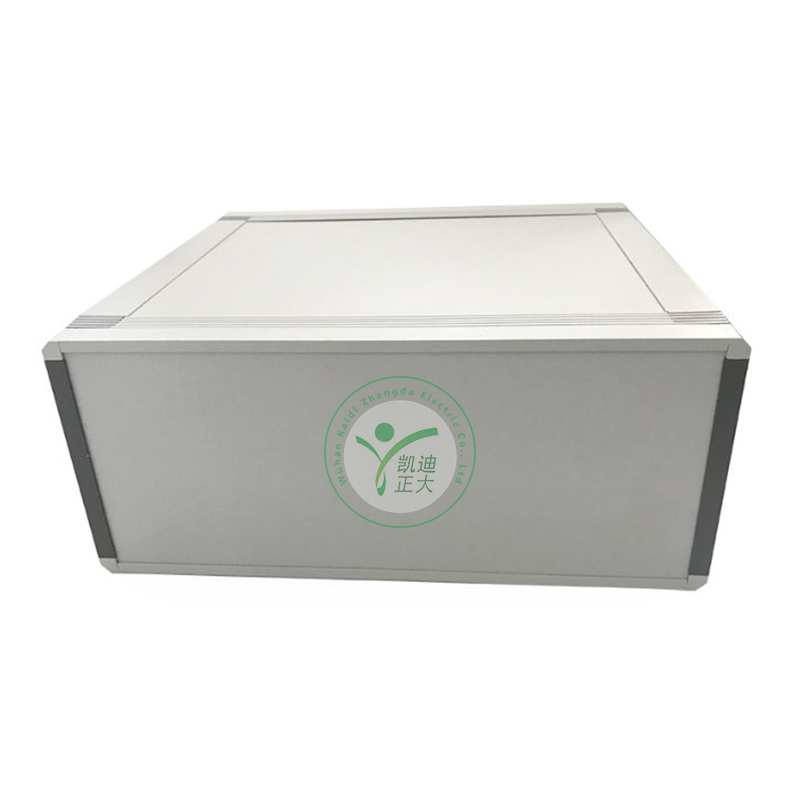

　　(15)装置外型尺寸：492*210*490(mm)，重量：20kg
