电力电网中高压设备常因受潮、老化、环境影响等原因导致绝缘劣化而发生闪络、接地或瓷瓶爆破等故障，对目前传统的开放式电站尤为明显，其主因是主设备长期暴露在室外，雨水、雾霾等原因将导致主设备绝缘下降而导致绝缘击穿，最终出现污闪、局部放电等现象，最终导致设备短路等事故，严重影响电网的安全运行。
    对于目前应用广泛的封闭式GIS电站，早期的观点认为GIS变电站比传统的变电站更安全、稳定，但实际上因为GIS的内部空间极为有限，工作场强很高，且绝缘裕度相对较小，GIS内部一旦出现绝缘缺陷，极易造成设备故障，引起的停电时间较长，检修费用也很高。有数据统计显示，GIS在使用25年后，主要故障率有明显增加。国内已经发生了数起较为严重的GIS事故，过去那种认为GIS设备免维护的观点已不被认同。经调查表明，50％ 以上的GIS故障是可预先发现的，在GIS的交接试验中监视局部放电信号，对运行中的GIS 进行定期监测，均是保障安全运行的有效手段。

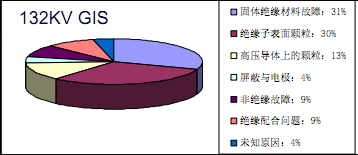

    以下应用德国几个大型GIS变电站的故障统计：


从以上两张图片可统计得出：

1. 60%-70% 故障可检测；
2. 50% 以上故障是残留在内部的颗粒引起的；
3. 1/3故障属设计不完善；
4. 1/2故障属加工和装配问题，可通过现场交接试验来发现。

    由于电气设备发生事故前最明显的特征是高温、放电等现象，因此，对电气设备事故前期的局部放电检测具有非常重要的意义。

    目前针对电气设备局部放电的检测主要有以下常用的方法：特高频法、高频电流法等。而大多数的局部放电检测产品在实际应用中面临很多问题，比如现场安装不便、检测效率低、故障定位不准确等，而有些局部放电产品则需要将电气设备停电后卸下主设备才能对其进行检测，这种离线式测量局部放电的方式使其在带电测试中变得毫无意义。

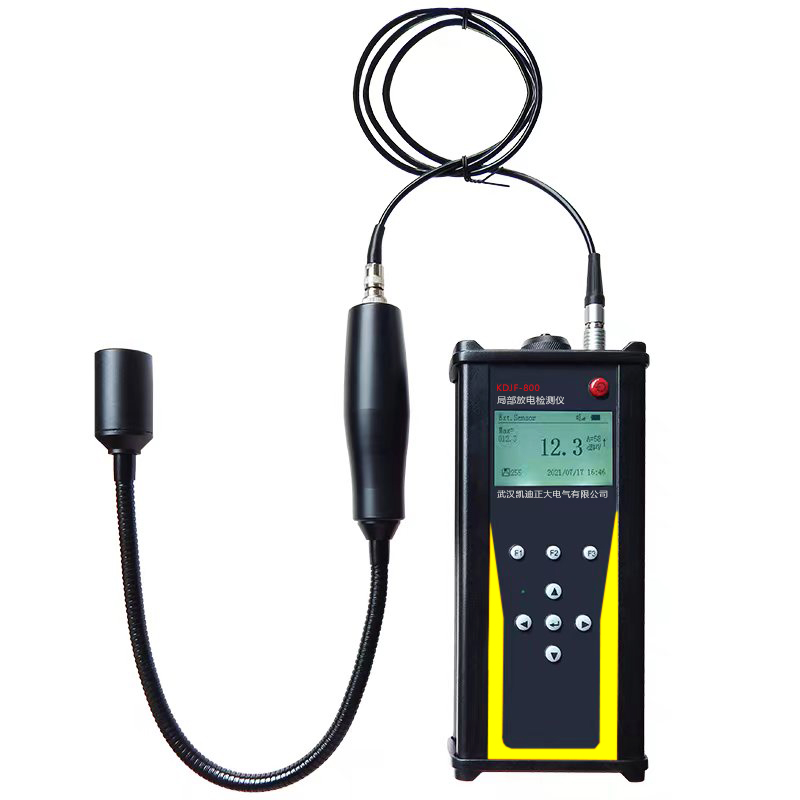

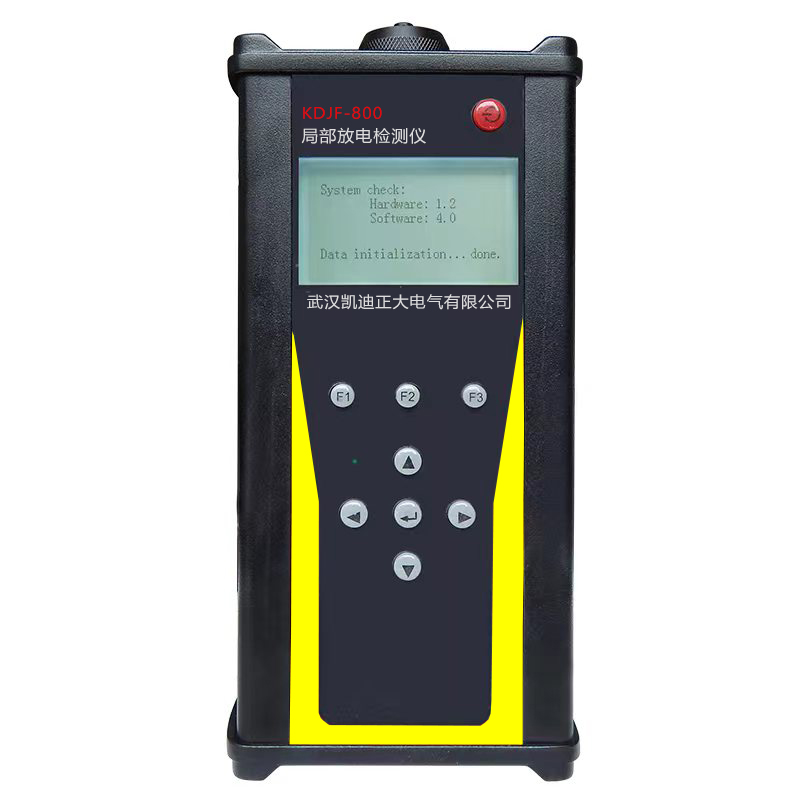

    KDJF-800局部放电测试仪正是方便现场局部放电检测而设计的高灵敏度检测产品。通过复阻抗采样方式的高灵敏度探头对放电信号进行数学分析，滤除复杂多变的无用的环境信号，使局部放电高频声谱变得纯净而突出，方便电气工程师更容易发现潜在的故障点。
    KDJF-800局部放电测试仪通过配置不同的传感器可对变压器、高压开关(柜)、电力电缆(尤其是接头部位)、绝缘子等设备实现检测。具体的传感器选型与应用范围可与我公司联系。

    KDJF-800 是目前使用广泛的带电检测型局部放电检测设备，可随时随地对运行中的变压器、开关(柜)、电缆、线路等设施进行现场检测，无需停电或拆卸电气设备，同时也广泛应用于铁路、化工等行业。

1. 变压器局部放电检测
2. 开关柜局部放电检测
3. 开关柜局部放电检测
4. 电力电缆局部放电检测
5. 线路绝缘子局部放电检测
6. 铁路绝缘子局部放电现场检测
7. GIS局部放电检测
8. SF₆ 气体气密性检测

功      能	多功能探测器
屏      幕	高分辨率，带背光液晶显示器（240×160像素）
内置的传感器	高灵敏内置传感器（标准配置）
外部传感器 数据记录器	通过特定的连接器链接（LEMO 8针连接器） 共有4000测量（测量数据）
电池组（*） 自动断电	可充电电池类型：标准容量：8Ah 寿命：1000至2000次充电/放电周期 充电时间：4-5小时 保护：短路、反接和温度保护 预设的时间后自动断电
工作温度	-15℃～+60℃
外壳	进口轧制铝材
重量	约900g（含电池）
尺寸	220mm×100mm×40mm（长×宽×高）
耳机	噪音隔离，NRR25分贝

（*）为最佳性能，此电池组配备了电子化管理系统（包括数字序列号、容量和温度管理）。

KDJF-800 设计规范
KDJF-800 根据 IEC60079-0，60079-11 和 60079-26 设计
在使用 KDJF-800 前请检查室温。最大、允许的室温是：

1. -40℃～50℃（T3）
2. -40℃～60℃（T2）


在使用 KDJF-800 前请先检查非 PDS 传感器的电气兼容性。

1. 最大. 外部电压 V0： 20.4V
2. 最大. 外部电流强度 I0： 68.1mA
3. 最大. 外部有效电容 C0： 96nF
4. 最大. 外部的有效电感 L0： 1mH
