KDJF-15kVA/150kV 局部放电测试系统是我司研发的新型数字式局部放电检测仪器，它保留了KDJF-15kVA/150kV 局部放电测试系统产品优点，同时缩小了体积，性能进一步得到优化，采用 10.1 寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。


该仪器采用 32 位高性能单片机电路，结合触摸屏操作，不仅提高了操作的使用寿命，同时也具有以下功能：一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据。该仪器具有检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强等特点。该仪器与校正脉冲发生器、输入单元配合使用，是电力部门、制造厂商和科研院所等单位广泛使用的实用型局部放电测试仪器。


局放仪：
1、可测试品的电容量范围 6pF~250µF
2、通道数：单通道
3、检测灵敏度及允许电流


输入单元序号	调谐电容范围	灵敏度（pC） （不平衡电路）	允许电流有效值
			不平衡电路	平衡电路
1	0～25 ～100pF	0.02	30mA	0.25A
2	25 ～100～400pF	0.04	50mA	0.5A
3	100～400 ～1500pF	0.06	120mA	1A
4	400～1500～6000pF	0.1	0.25A	2A
5	1500 ～ 6000 ~ 25000pF	0.2	0.5A	4A
6	0.006～0.025～0.1 μF	0.3	1A	8A
7	0.025～0.1～0.4 μF	0.5	2A	15A
8	0.1～0.4～1.5 μF	1	4A	30A
9	0.4～1.5～6.0 μF	1.5	8A	60A
10	1.5～6.0～25 μF	2.5	15A	120A
11	6.0～25～60 μF	5	25A	200A
12	25～60～250 μF	10	50A	300A
7R	电阻	0.5	2A	15A


 4、椭圆扫描时基
（1）频率 50/60、 100、 150、200、400Hz
（2）旋转：以 30°为一档，可旋转 120°
（3）工作方法：椭圆——正弦波——直线
5、显示单元
采用 10.1 寸电容式触摸屏。
6、放大器
（1）3dB 低频端频率 fL： 10、20、40kHz 任选
（2）3dB 高频端频率 fH：80、200、300kHz 任选
（3）增益调节，粗调 6 档，档间增益差 20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
7、时间窗
（1）窗宽：可调， 50Hz 下 5°~  170°
（2）窗位置：每一窗可旋转0°~  170°
（3）两个时间窗可分别或同时开。
8、脉冲峰值显示
触摸屏显示，显示 1 位小数（大于等于 10pC），显示 2 位小数（小于 10pC），误差：±3%（以满刻度计）
9、试验电压显示
（1）量程 150kV
（2）输入阻抗： >1MΩ
（3）显示：触摸屏显示，显示1 位小数
（4）误差：±1%
10、试验频率显示误差：小于±1%
11、零标系统
零标志与所有椭圆扫描频率相一致
12、结构
（1）尺寸： 370mm（宽），460mm（深），215mm（高）
（2）重量：约 12.5kg

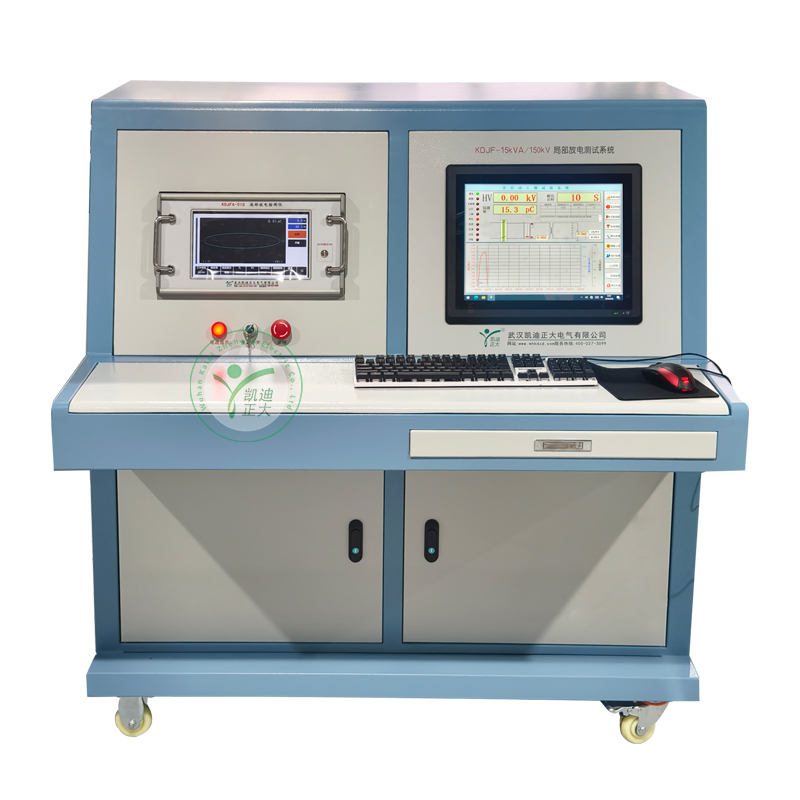

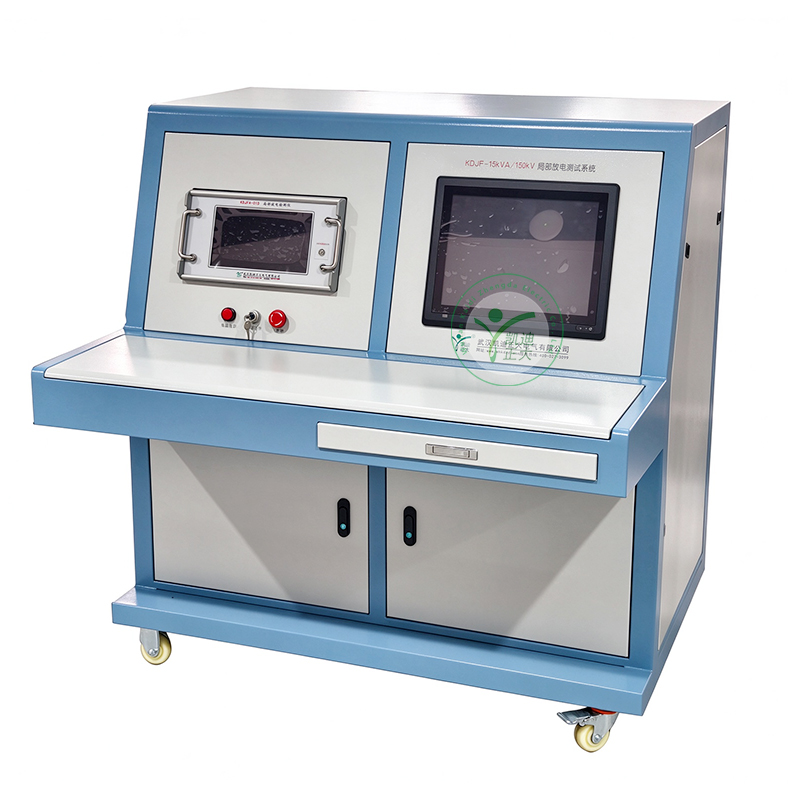

控制台：
（1）电源输入：AC380V ±10% 单相
（2）容    量：15KVA
（3）输入电流：37.5A
（4）输出电压：0—430V 单相
（5）输出电流：0-37.5A
（6）电压测量精度：0.5%
（7）电流测量精度：0.5%

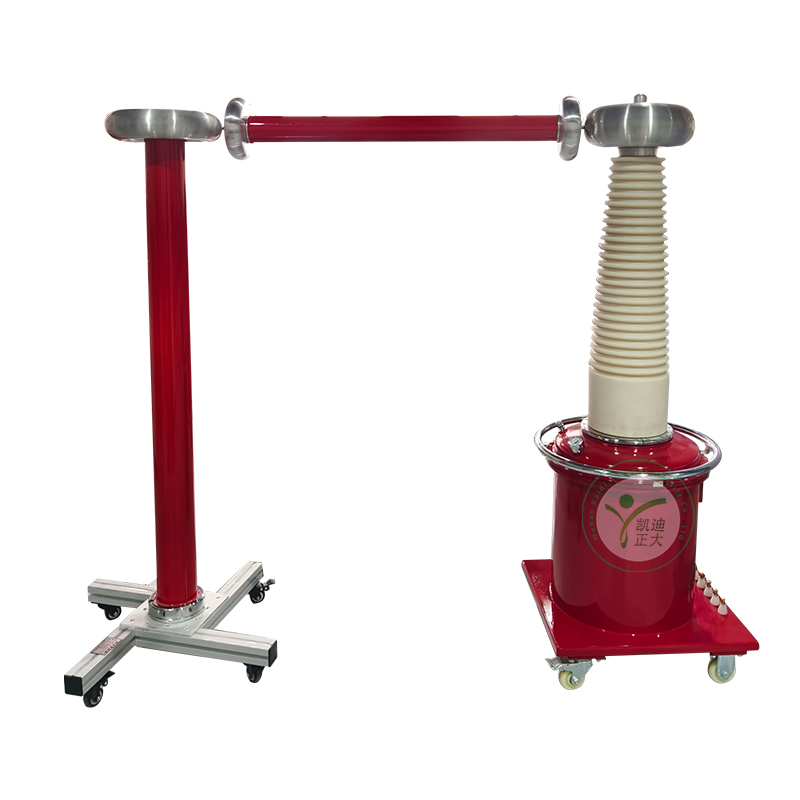

无局放试验变压器：
（1）输入电压：AC0-400V  单相
（2）容    量：15KVA
（3）输入电流：37.5A
（4）输出电压：0—150kV 单相
（5）输出电流： 0～100mA
（6）仪表电压：100V 单相
