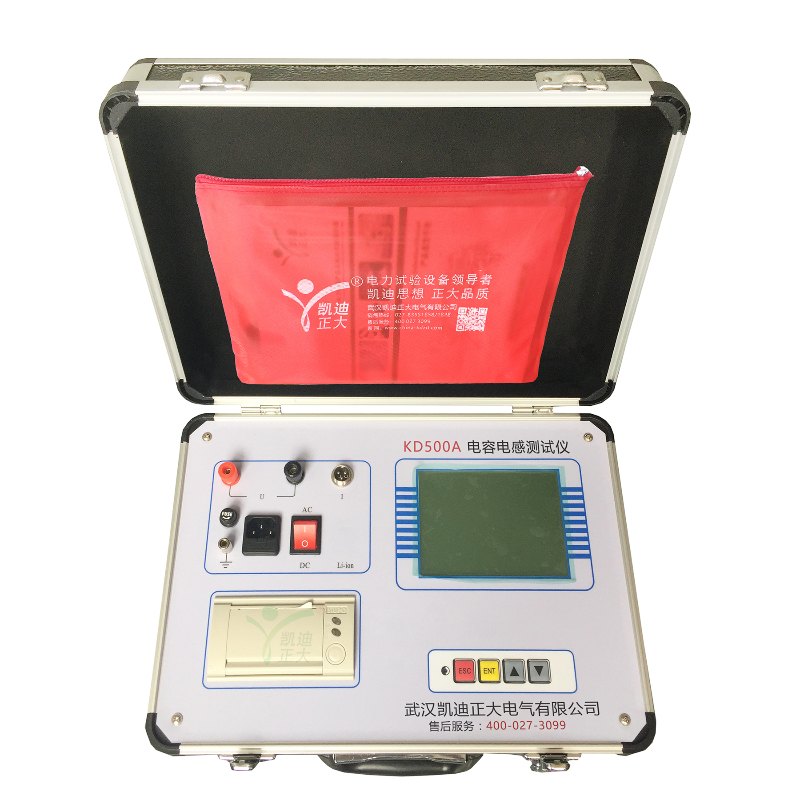

KD-500A智能电容电感测试仪是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此，无功-补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下安全隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的安全性。

　　KD-500A智能电容电感测试仪要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制。

　　本仪器采用了高新的测量原理与四端测量技术，可以精确测量、测试重复性能好;

　　大屏幕液晶显示屏(320X240点阵)，汉字菜单提示操作;

　　液晶屏幕自带触屏按键，使操作直观、简单;

　　电流自动分段补偿，使量程电流线性化，提高了仪器测量精度;

　　环境温度监测，便于电容器在不同温度下对容值的影响;

　　新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理;

　　采用微电脑控制，中文操作界面，测量过程自动完成，量程自动切换，结果直读，并可打印输出;

　　电流自动分段补偿，使量程电流线性化，提高了仪器测量精度;

　　钳形电流测试夹，加上新软、硬件设计，测试夹正、反向均能保证仪器测量精度，且重复性好;

　　环境温度监测，便于电容器在不同温度下对容值的影响;

　　工作电源具有过压、过流保护功能，误接380V电源不会损坏仪器;

　　抗干扰能力强，测量稳定,能在各种复杂现场进行测量。

　　1.测量范围、分辨率及误差值

　　2.电容测量档位：0.020μF-0.200μF 误差值：±0.5%

　　0.200μF-2.000μF误差值：±0.5%

　　2.000μF-20.00μF误差值：±0.5%

　　20.00μF-200.0μF 误差值：±0.5%

　　200.0μF-2000.μF 误差值：±0.5%

　　3.电感器无功功率：0-20.00Mvar误差值：±1%

　　4.电感器有功功率：0-20.00kW误差值：±1%

　　5.电感器损耗因数：0-20.00%误差值：±1%

　　6.电感器电阻分量：0-10.00MΩ误差值：±1%

　　7.电感测档位：0.10mH-0.200H 误差值：±0.5%

　　2.000H-20.00H 误差值：±0.5%

　　20.00H-200.0H 误差值：±0.5%

　　200.0H-2000.H 误差值：±0.5%

　　钳形传感器电流测量档位(AC):0.000mA-50.00A

　　钳形传感器测量误差值:± 0.2%

　　工作电源：220V±10%工频

　　额定频率：50Hz

　　额定输出：22V/25A/500VA

　　仪器体积：420×170×340mm
