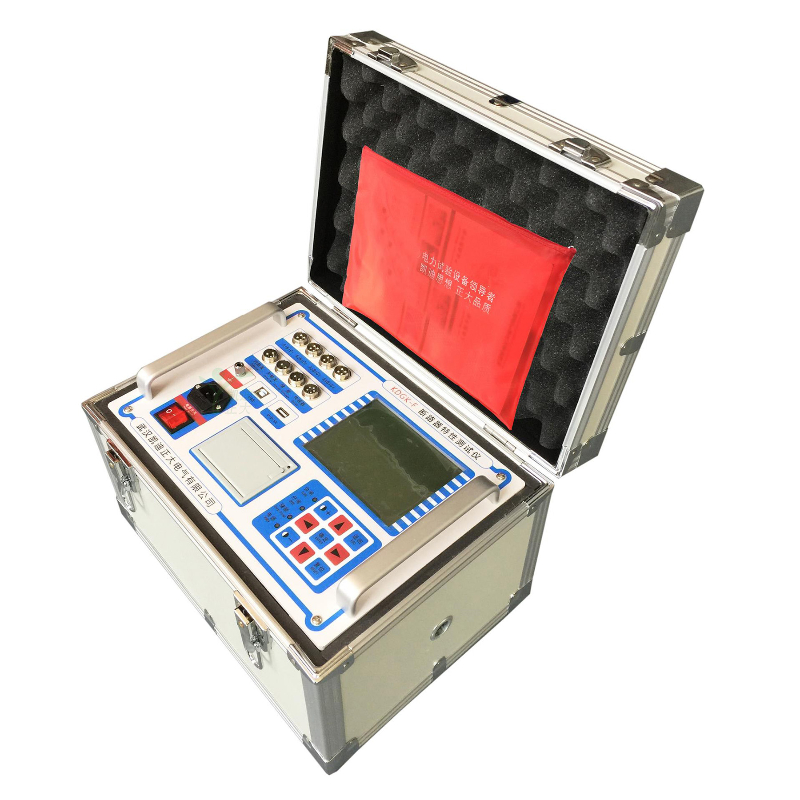

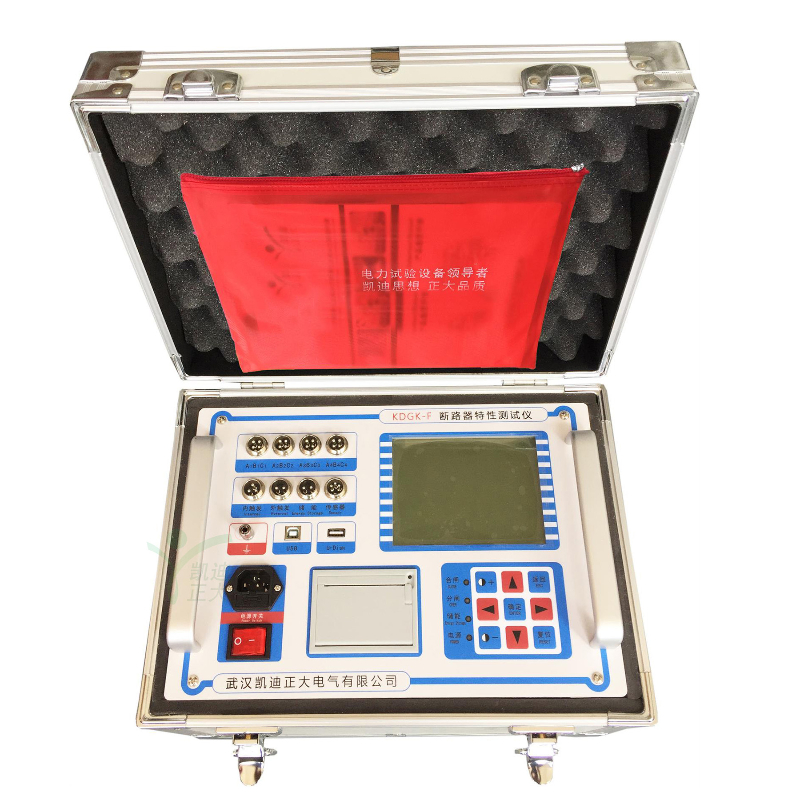

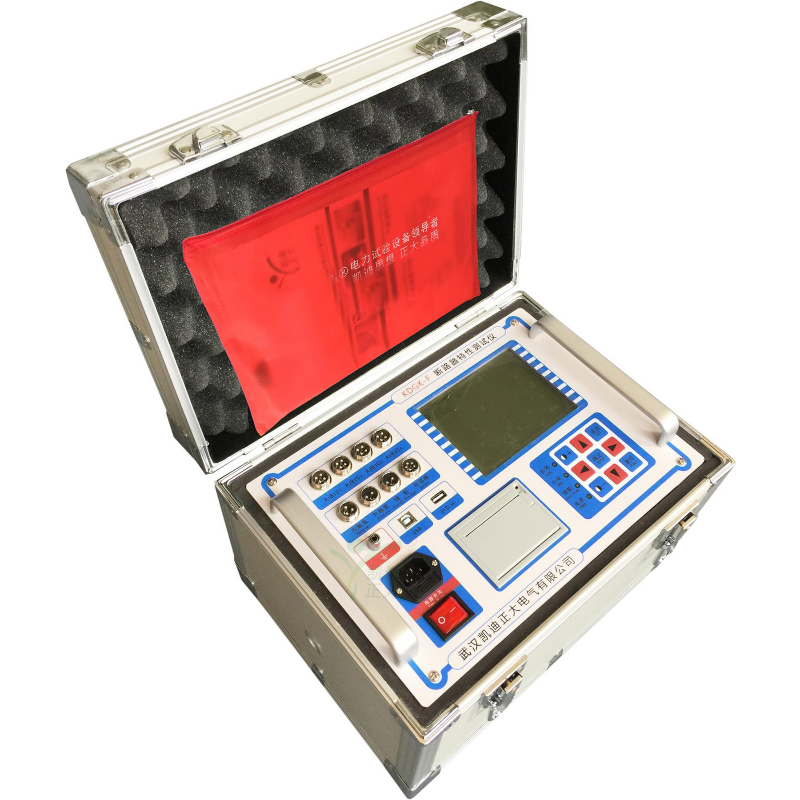

KDGK-C大功率断路器动特性测试仪可用于各电压等级GIS组合电器、真空开关、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500kV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验常备工具。
KDGK-C大功率断路器动特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

KDGK-C大功率断路器动特性测试仪性能：
● 时   间:  12个断口的固有分、合闸时间，同相同期、相间同期。
● 重 合闸:  每断口的合－分，分－合,分-合-分；金短时间、无电流间隔时间值。
● 弹   跳:  每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
● 速   度:  刚分、刚合速度，最大速度，时间－行程特性曲线。
● 行   程:  总行程，开距，超程，过冲行程，反弹幅值。
● 电   流:  分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
● 动作电压:  机内提供DC0～270V／40A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
KDGK-C大功率断路器动特性测试仪特点：
◆ 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便，简捷。三相速度、行程、开距、超程等参数显示。
◆ 闭锁解除电源：独立300W功率的闭锁解除电源，用于现场解除开关闭锁，方便完成开关机械特性试验。
◆ 触发方式：内触发、外触发、传感器触发、手动触发和电流触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
◆ 储能电源输出：仪器可提供最大启动电流40A的可调储能电源，一次性接好线后无须倒线就可以自动控制电机储能。注意：此款电源功率非常大，可以随意给各类断路器现场储能使用。
◆ 仪器具备“速度自定义”（非常规的移动光标速度分析）功能和测试后波形数据分析功能。（具体见仪器内部）
◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
◆ 主机可存储200组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。
◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。
◆ 通讯接口：RS232或RS485或者蓝牙（选配）

1、使用环境
     输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa
     温     度  -20～45℃                湿     度   ≤80%RH
1.2、安全性能
     绝缘电阻  ＞2MΩ
     介电强度  电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
1.3、基本参数
     ◆时    间： 量程 64000.0ms  分辨率  0.1ms    误差 ≤±（0.1％读数+0.1ms）
     ◆速    度： 量程 20.00m/s   分辨率 0.01m/s   误差 ≤±（1％读数+0.01m/s）
     ◆行    程：

◆线圈电流： 量程 40.00A     分辨率 0.01A        误差 ≤ ±（1％读数+0.1A）
◆线圈电阻： 量程 27.0KΩ    分辨率 0.1Ω        误差 ≤ ±（1％读数+0.1Ω）
◆输出电源：DC0～270V数字可调／瞬时40A  分辨率 1V    误差≤ ±（1％读数+1V）
 ◆尺寸重量：420mm(L)×345mm(W)×230mm(H)     8.7kg
