目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

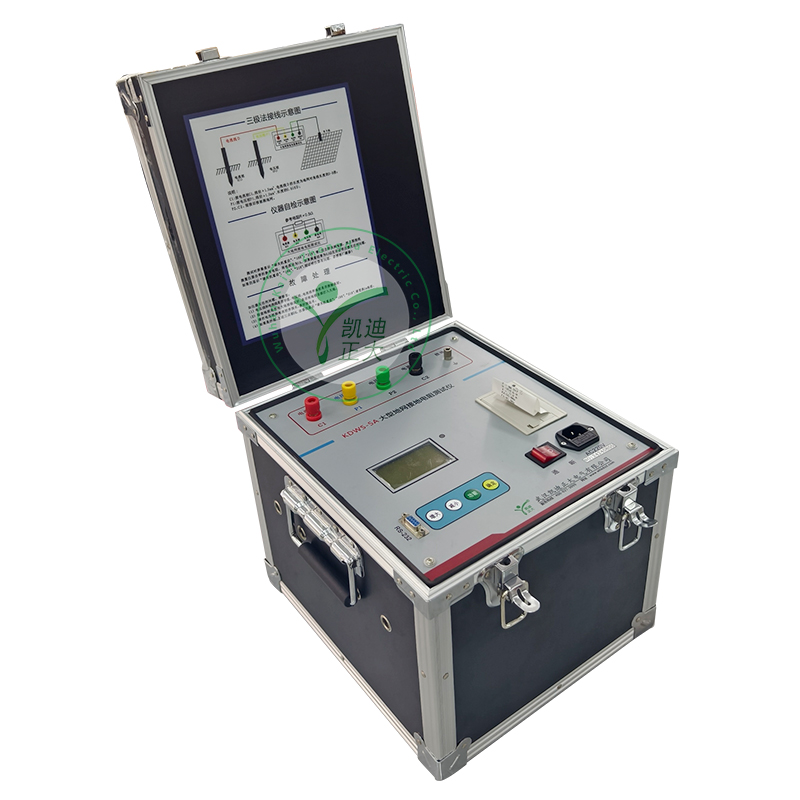

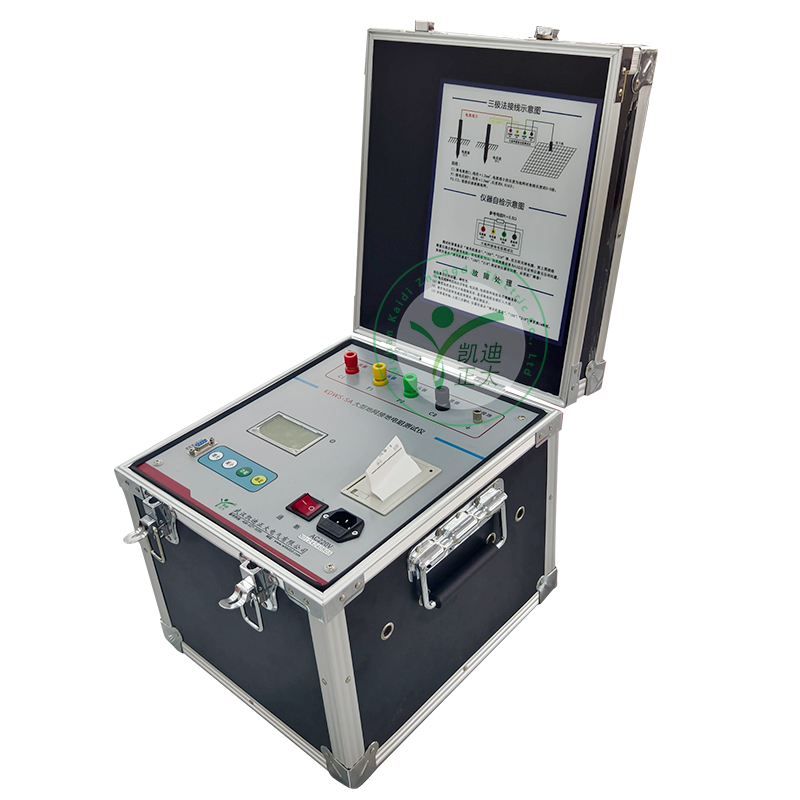

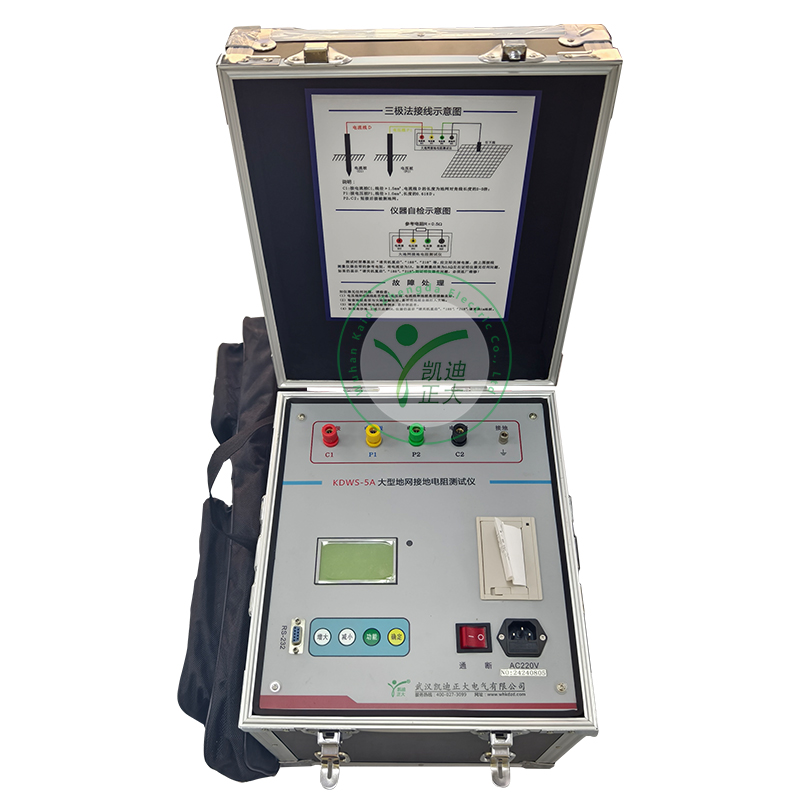

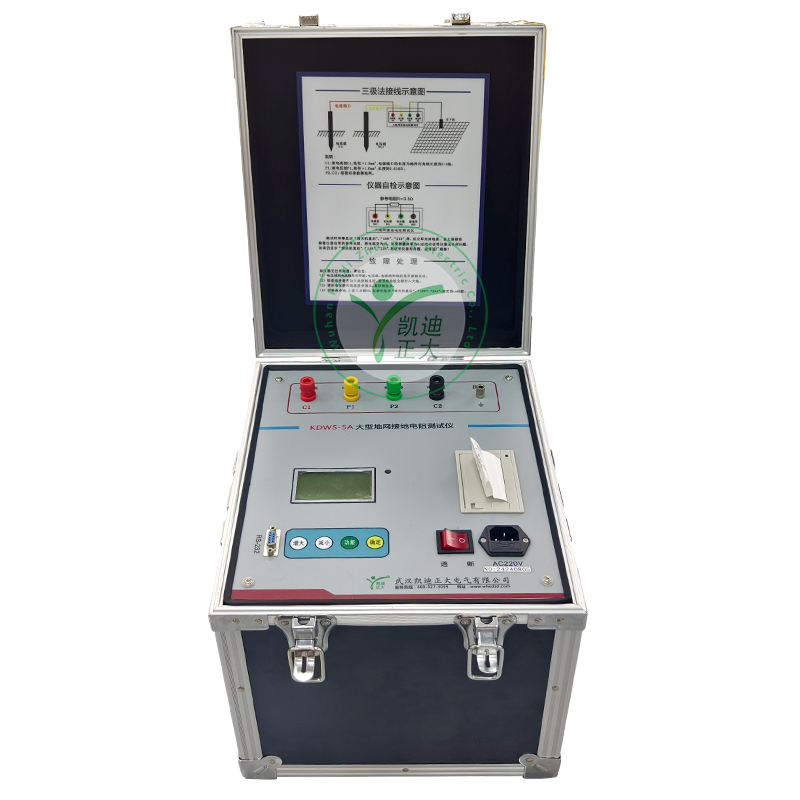

KDWS-5A型大型地网接地电阻测试仪，可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有很强的抗干扰能力，故可以在不停电的情况下进行测量。

　　1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。

　　2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

　　3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

　　4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

　　5、操作简单。中文菜单式操作，直接显示出测量结果。

　　6、布线劳动量小，无需大电流线。

　　1、阻抗测量范围：1MΩ～200Ω

　　2、分辨率：0.001Ω

　　3、测量误差：±(读数×2%+0.005Ω)

　　4、抗干扰能力：抗工频:50Hz电压:10V误差:0.001Ω

　　5、测试电流波形：正弦波

　　6、测试电流频率：45Hz、55Hz双频

　　7、最大输出电流：5A、(选配)(45Hz、55Hz，
