KDB-II 全自动变比组别测试仪

一、产品简介
KDB-II 全自动变比组别测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。
产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。

 二、功能特点

1. 全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。
2. 具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。
3. 在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。
4. 量程宽、精度高，变比测量范围可达10000，且最高值10000时测试精度保证0.3%。
5. 具有反接保护、输出短路保护等完善的保护功能。
6. 5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。
7. 配备热敏打印机，便于数据打印。
8. 具有本机存储和优盘存储，方便数据保存。

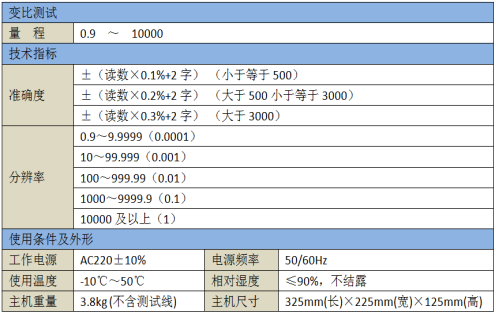

三、技术指标


一、测试条件：温度:  20   ℃         湿度:  40   ％
二、测试方法：整体测试               出厂编号： KD26062402
三、标准器具：
HDT-2060  绝缘电阻测试仪
DF2670B 交直流耐压测试仪
标准变比检验装置
四、测试结果：
1、外观检查                 结论： 合格
2、绝缘电阻≥20MΩ          结论： 合格
3、绝缘强度2000V·1分钟    结论： 合格
4、测试数据(见下表)         结论： 合格

表一：单相变比测量


实际变比值	测量变比值	相对误差%	极性
1	1.0000	0.00	正确
15	15.005	0.03	正确
40	40.000	0.00	正确
150	150.00	0.00	正确
500	500.21	0.04	正确
1500	1500.3	0.02	正确
5000	5000.6	0.01	正确
10000	9998.8	0.01	正确





表二：三相组别测试


标称联结方式及组别	测试结果
Y-y-0	正确
Y-y-4	正确
Y-y-8	正确
Y-d-3	正确
Y-d-7	正确
Y-d-11	正确
D-d-0	正确
D-d-6	正确
D-d-10	正确
D-y-1	正确
D-y-7	正确
D-y-11	正确


表三：实际三相全自动测量
全自动参数：Y-y-0，电压组合10KV±1×5%/400V

实际联结方式及组别	电压组合	当前档位	测量结果
Y-y-0	10KV±1×5%/400V	2	正确


表四：保护功能测试

功能类型	测试结果
输出短路保护功能	正常
高低压反接保护功能	正常


测试结论：合格
