KDZR-ZL 导电鞋直流电阻试验仪 导电鞋检测仪

一、概述

KDZR-ZL 导电鞋直流电阻试验仪是用于测量电力安全工器具导电鞋的电阻。主要为了发现导电鞋的隐患，预防性试验。按照DL/T1476-2015《电力安全工器具预防性试验规程》要求，导电鞋的的电阻必须小于100kΩ。不仅制造厂在出厂时必须按这一标准检验，合格后才能出厂。在工厂使用时也必须按这一规程定期检验，合格后才能穿用。
本仪器体积小、重量轻、准确度高。采用触控屏一体式设计，操作简单，一键测试，配备微型打印机，可以实时或者查询打印。


二、功能特点：

1.高精度的单片机系统同步采集电压与电流，测试数据精确度高
2.20Ω~1M宽电阻测量范围
3.电阻、电流、测试电压三者显示，同时判断试品的合格与否
4.具备短路保护功能，短路提示警告
5.体积小，重量轻


三、主要技术参数：

1. 测量范围：20Ω~1M

2. 测试电压：0-100V

3. 测试功率：3W以内

4. 测量精度：20Ω-100kΩ(0.5%) 100kΩ-1M(1%)

5. 分辨率：电流：0.01mA;电压：0.01V

6. 工作环境：温度：0~50C；湿度：<85%

7. 供电方式：AC 220V，50HZ

8. 重量：小于4.5kg

9. 尺寸：320mm*280mm*120mm

四、使用方法

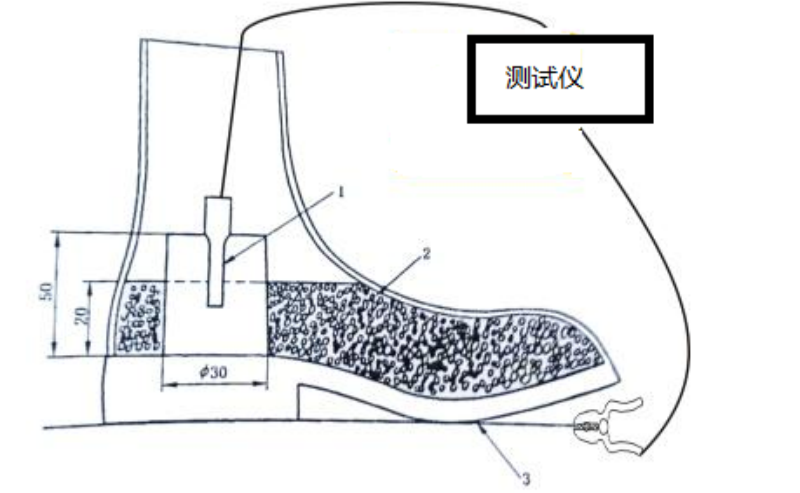

1. 30*50钢电极  2.钢珠   3.200mm*300mm铜板电极（相关器件尺寸）

按照上图所示，连接测试线，并将仪器良好接地。

1. 打开电源开关，进入测试界面，依据触控界面按钮提示进行操作，点击测试进行测试，测试完成可选择实时打印数据，也可进行保存，有需要时再进行查询打印。

2. 操作时，输出带有最高到100v左右的直流高压，所以人体不得接触相关器件，以免造成触电，测试完成设备会进行放电，界面恢复初始状态，此时可以进行拆装试品。

3. 本设备归属精密仪器，不使用时，请妥善保管，防潮防尘。

五、产品成套性
