串联谐振试验设备现场演示纪实

　　近日，湖北某泵业有限公司技术团队一行到访武汉凯迪正大电气有限公司，针对电力设备预防性试验中的设备——变频谐振耐压试验装置，开展了现场演示与答疑解惑。本次交流围绕凯迪正大 KDXZ-108/108 变频谐振耐压试验装置展开，通过实物展示、操作演示与理论讲解相结合的方式，全面展现了该设备在高压试验中的安全性、高效性与可靠性。

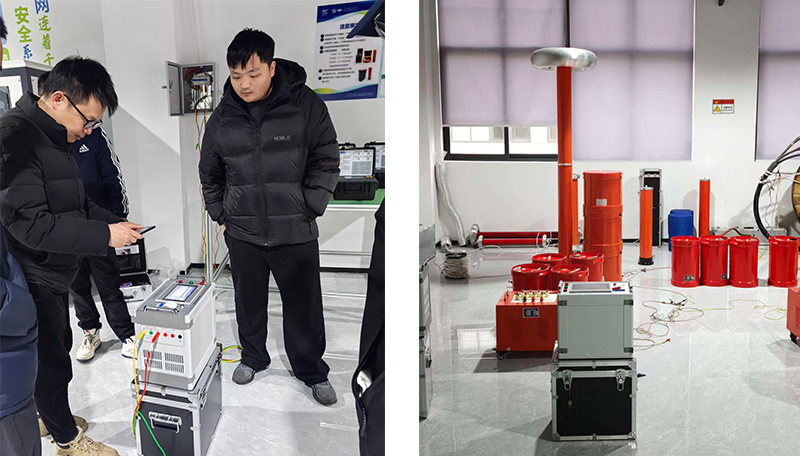

　　在凯迪正大高压电气试验车间，一套KDXZ-108/108变频谐振试验装置严阵以待。凯迪正大技术人员首先从设备结构入手，介绍了该装置主要由变频电源、激励变压器、电抗器、电容分压器四大模块组成，具备体积小、重量轻、输出波形好、安全防护全面等特点。

　　凯迪正大谐振耐压试验装与传统工频试验变压器相比，串联谐振装置通过电抗器与被试品电容谐振产生高电压，所需电源容量仅为试验容量的1/Q，大大降低了电源负担，也减轻了设备重量。单件电抗器重量不超过40kg，非常适合现场流动试验。

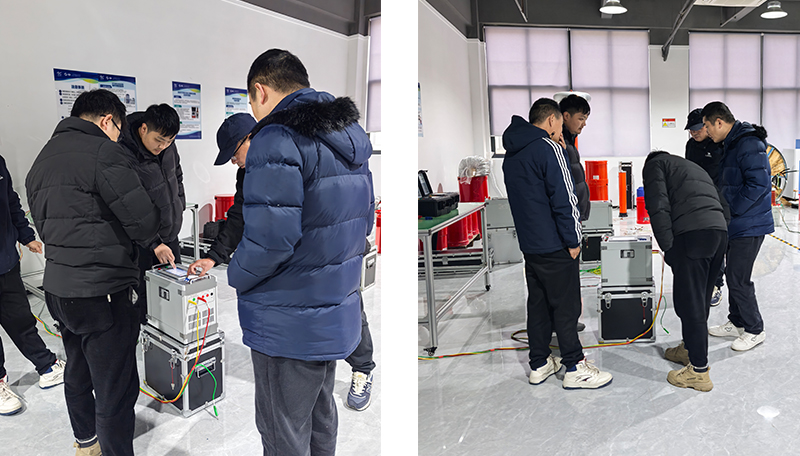

　　现场演示了设备接线与操作流程。从电源接入、接地检查到参数设置：

　　安全第一：演示前再次强调“所有接线端子可能带电”，必须确保接地可靠、操作人员穿戴绝缘防护用具。

　　智能操作：通过触摸屏设置试验参数，包括起始频率、终止频率、试验电压、耐压时间等。设备支持全自动、手动、半自动三种模式，适应不同试验场景。

　　谐振点查找：设备自动扫频，实时显示频率-电压曲线，精准定位谐振点，避免人工调谐误差。

　　结合泵业公司电力设备多为10kV–35kV变压器、电缆及开关柜的特点，凯迪正大重点展示了设备在以下试验中的应用：

　　电缆交流耐压试验：针对10kV/300mm²电缆(最长2km)和35kV电缆(最长1km)，设备可通过多台电抗器并联或串联，灵活匹配不同电容负载，输出纯净正弦波电压，有效检测绝缘缺陷。

　　变压器耐压试验：针对35kV及以下变压器，设备可在45–65Hz频率范围内进行耐压试验，避免工频试验对绕组的潜在损伤。

　　系统适应性：设备内置过压、过流、闪络保护等多重安全机制，在试品击穿时能瞬间降压，避免故障扩大。

　　本次现场交流不仅展示了KDXZ-108/108变频谐振试验装置的技术优势，也体现了凯迪正大在电力试验设备领域的专业积累与服务理念。武汉凯迪正大电气有限公司始终秉持“安全、精准、高效”的产品理念，致力于为电力行业用户提供可靠的试验解决方案。
