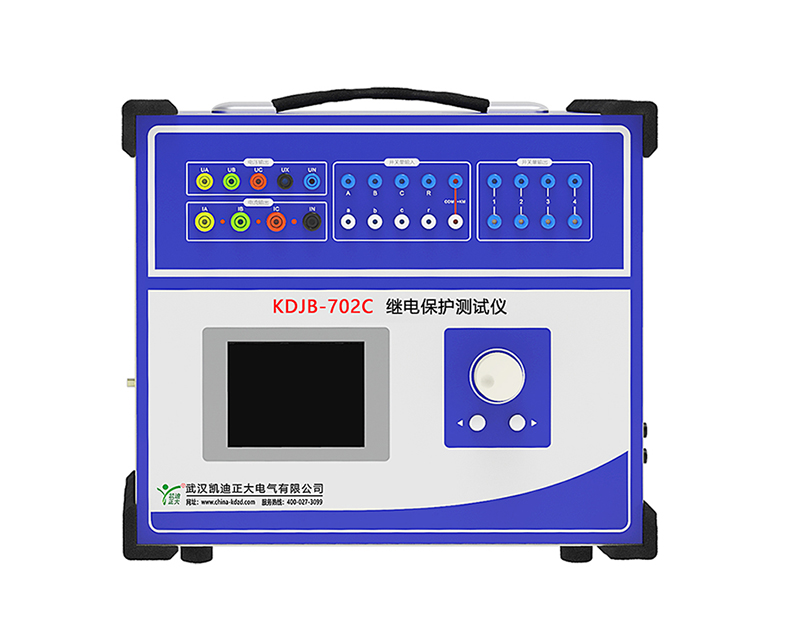

KDJB-702C三相继电保护测试仪是一种高精度、多功能的电力系统测试设备，具备4相电压、3相电流输出能力，支持单机操作与PC联机控制，适用于各类继电器及微机保护的测试与校验。本文介绍该测试仪在常见继电器试验中的使用方法。
交流电压/电流/反时限电流继电器校验 在“交流试验”模块中，设定Ua或Ia的初始值，设置合适的步长，通过手动或自动方式逐步增加或减少电压或电流值，记录继电器的动作值、返回值、动作时间及返回时间，并计算返回系数。例如，测试LL-12A过电流继电器时，将测试仪输出接至继电器线圈，动作接点接入测试仪开入量端子，通过步进变化电流值，即可完成测试。
直流电压/电流继电器校验 使用“直流试验”模块，设置Ua或Ia的初值与步长，逐步调节输出，测量继电器的动作值、返回值及相关时间参数。该方法适用于直流继电器、信号继电器、中间继电器等。
时间继电器校验 在“直流试验”或“交流试验”模块中，采用手动试验方式，设定额定电压输出，测量继电器的动作时间与返回时间。测试时需注意，若动作时间较长，应选择“手动试验”方式，避免自动模式下时间测量不准确。
功率方向继电器校验1. 动作区与灵敏角测量
在“功率方向及阻抗试验”模块中，设定Uab和Ia为额定值，逐步调节两者之间的相位角，测出动作区边界角φ1和φ2，灵敏角φLM = (φ1 + φ2)/2。
2. 最小动作功率测量
将相位角设定为灵敏角，固定Ia为额定值，逐步增加Uab，测出最小动作功率。
3. 潜动试验
电流开路，电压由零突增至额定值，继电器不应动作；
电压短路，电流由零突增至数倍额定值，继电器不应动作。
4. 记忆作用检验
在灵敏角下，设置Ia为0.5倍或数倍额定电流，Uab由100V突降至零，继电器应可靠动作。
阻抗继电器校验1. 灵敏角与整定阻抗测量
在“功率方向及阻抗试验”或“阻抗特性”模块中，设定Ia为5A，Uab为0.7倍整定阻抗对应电压，调节相位角测出动作边界，计算灵敏角与整定阻抗。
2. 精工电流曲线测量
固定相位角为灵敏角，逐步改变电流Ia，测出各电流下的动作电压，绘制Z = f(I)曲线。
3. “鸟啄”现象检查
电流回路开路，电压由额定值突降至零，继电器触点不应闭合。
同步检查继电器校验1. 线圈极性检查
在“交流试验”中，将Ua、Uc接至两线圈，继电器不动作；断开任一线圈则动作，说明极性正确。
2. 动作角度测量
调节两电压相位角，测出动作值与返回值。
3. 动作/返回电压测量
一相电压为零，另一相由零逐步增加，测出动作电压；再逐步减小，测出返回电压。
低周继电器校验 在“频率及高低周试验”模块中，设定电压、电流为额定值，逐步降低频率，测出动作频率与动作时间；再逐步升高频率，测出返回频率与返回时间。还可设置自动变频方式，检验滑差闭锁功能。
重合闸继电器校验方法一（PC软件操作）：
在“直流试验”中，设置Uab为220V充电电压，Uc为启动电压，充电完成后改变Uc极性启动重合闸，测量动作时间。
方法二（单机操作）：
在“直流试验”中，设置UAB为220V，充电完成后通过开出2闭合启动重合闸，测量动作时间。
差动继电器校验1. 直流助磁特性
在“差动试验”中，设置制动电流Izd为直流，逐步改变Izd，测量动作电流Idz，绘制制动特性曲线。
2. 比率制动特性
设置Izd为基波电流，逐步改变Izd，测量Idz，绘制比率制动曲线。
3. 谐波制动特性
在“差动谐波试验”中，设置Izd为二次或高次谐波，逐步改变谐波含量，测量动作电流。
KDJB-702C三相继电保护测试仪凭借其高精度输出、灵活的软件功能及丰富的测试模块，能够全面覆盖各类继电器的测试需求。无论是传统的电磁式继电器，还是现代微机保护装置，均可通过该设备完成精确的定值校验、特性曲线扫描及动作逻辑验证。其操作界面友好，支持手动与自动试验方式，提高了现场测试的效率与可靠性，是电力系统继电保护调试与维护的常用工具。
