近日，武汉凯迪正大电气有限公司在福建省成功交付了一批KD-2190智能电缆综合探测仪，并派遣专业技术人员前往客户现场，进行了全面的设备操作与功能应用培训。此次交付与培训旨在帮助客户快速掌握这款高性能探测设备的使用技巧，提升其地下管线探测、电缆识别及故障定位等工作效率与安全性。培训现场，技术人员通过理论讲解与实地操作相结合的方式，确保每位参训人员都能熟练掌握仪器的各项功能，为后续实际应用打下坚实基础。

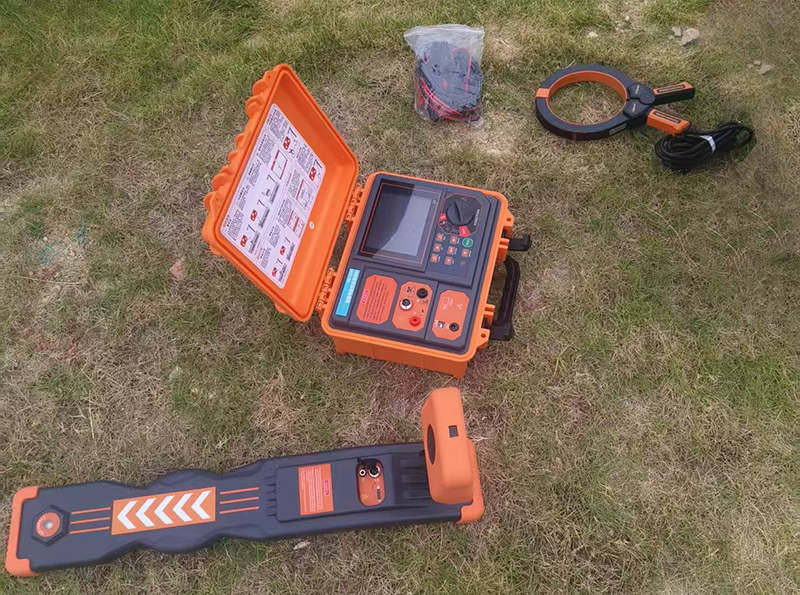

在交付现场，武汉凯迪正大的技术人员团队对KD-2190智能电缆综合探测仪进行了开箱验货，确认设备及配件完好齐全，包括发射机、接收机、发射电流钳、柔性电流钳、听诊器、测试线、接地针、充电器等标准配置，以及部分客户选配的A字架、RTK高精度定位套件和手机测绘APP。随后，技术人员围绕设备的基本结构、按键功能、接口用途、开机与设置等基础操作进行了详细讲解，并强调了使用过程中的安全注意事项，如防止电击、正确接地等。参训人员积极参与，现场互动频繁，气氛热烈。
管线路径探测：多种模式与频率灵活应用 KD-2190具备较强的管线路径探测能力，支持直连法、卡钳耦合法和感应法三种信号施加方式。培训中，技术人员重点演示了如何在不同的现场条件进行选择：
直连法适用于停电电缆或外露金属管道，能提供较强的信号输出，探测距离远、抗干扰能力强。技术人员现场演示了“芯线-大地”接法，强调了解开护层接地、使用接地针而非地网的重要性，以避免信号回流干扰。
卡钳耦合法适用于带电电缆，无需接触金属部分，通过钳口耦合信号，安全便捷。技术人员提醒，此法要求电缆两端护层良好接地，否则信号衰减严重。

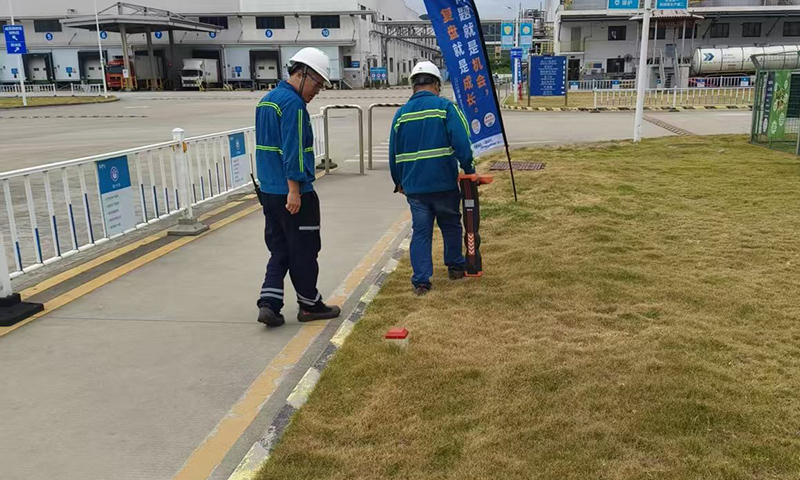

感应法适用于无外露点的埋地管线，通过发射机辐射电磁场感应管线。技术人员演示了发射机放置方向与管线走向垂直的技巧，并指出感应法适用于埋深2米以内的管线。
接收机提供经典定位、导线巡航、信号曲线三种显示模式，技术人员逐一讲解其应用场景：
经典定位模式通过罗盘和信号条指示管线方向与位置，适合精准定位；
导线巡航模式以360°全景箭头实时显示管线位置、深度和电流，界面直观，易于跟踪；
信号曲线模式记录信号强度历史曲线，便于分析信号变化趋势，识别复杂环境下的管线。
频率选择方面，KD-2190提供12种主动频率（577Hz–201kHz）和4种被动频率（50Hz/250Hz工频、33kHz/82kHz射频）。技术人员现场演示了扫频测试功能，指导学员通过观察各频率信号强度，避开干扰频段，选择最佳探测频率。
电缆识别：安全精准，支持多缆标定 电缆识别是KD-2190的又一核心功能，支持停电识别（直连法）和带电识别（耦合法）。培训中，技术人员重点强调了操作安全：
停电识别需确认电缆已断电并脱离系统，采用“芯线-大地”接法，避免误操作风险；
带电识别适用于三芯带铠电缆，通过卡钳耦合信号，不影响电缆运行。
智能识别流程包括近端标定和远端识别：
标定阶段：在已知目标电缆上，使用柔性电流钳或听诊器测量电流幅值与相位，可存储10条电缆或10种频率的标定数据；
识别阶段：在远端待识别点，卡钳卡测电缆，仪器自动比对电流幅值（75%-135%范围内）与方向（绿色箭头一致），显示“√”表示目标电缆，“×”表示非目标电缆。
技术人员现场演示了多缆识别流程：通过切换线缆编号L1–L10，配合近端切换发射钳所卡电缆，实现多条电缆的快速识别，极大提升了工作效率。
管线接地故障定位（选配功能）：跨步电压法精准查障 配合A字架选配件，KD-2190可实现接地故障的精确定位。技术人员在现场讲解了跨步电压法的原理：发射机向故障管线注入信号，电流在故障点入地，形成电压梯度场；A字架通过检测场强变化，指示故障点方向。
发射机接线：直连法接入故障线，黑色夹接地针，红色夹接故障相或护层；
近端验证：在接地针附近测试信号响应，确认信号强度与方向稳定；
故障追踪：沿管线方向以6–10米间距插测A字架，观察信号强度与箭头方向。接近故障点时信号增强，越过故障点后箭头反向；
精确定点：在信号突变位置，旋转A字架90°交叉验证，找到信号最低点即为故障位置。
技术人员特别指出，此法适用于绝缘管道破损、无铠装电缆接地、高压电缆护层故障等场景，但不适用于铠装多点接地的电缆相线故障。
GPS测绘与云服务（选配功能）：智能化管线管理 通过蓝牙连接手机APP，KD-2190可实现管线路径测绘与数据管理。培训中，技术人员演示了APP的七大功能：
工程向导：引导用户创建任务，绑定设备，选择定位系统（支持RTK厘米级精度）；
实时测绘：接收机按键上传测点数据，APP自动记录深度、电流、经纬度等信息，生成管线路径图；
报告生成：一键生成Word测试报告，包含电流衰减曲线、深度分级图、管线平面/立体图等；
数据管理：支持任务数据的导入、导出、上传云服务器，实现多账号共享与远程协作。
该功能提升了管线普查、工程验收与档案管理的数字化水平，深受客户好评。
