  在电机、变压器、电器线圈等由漆包线绕制的产品制造过程中，绝缘层的质量直接影响产品的性能与可靠性。为检测绕组匝间或层间绝缘强度，KD2684S匝间冲击耐压试验仪采用脉冲波形比较法，通过高压脉冲对线圈绕组进行等效过电压模拟试验，结合四种典型的自动检查判断方法，实现对线圈品质的快速、准确判断。

  一、线圈质量检查判断方法

  KD2684S匝间冲击耐压试验仪提供以下四种典型的自动检查判断方法，用户可根据被测线圈的实际情况组合或单独使用。每种方法均可灵活设定和修改判断门限，以适应不同线圈的检测需求。

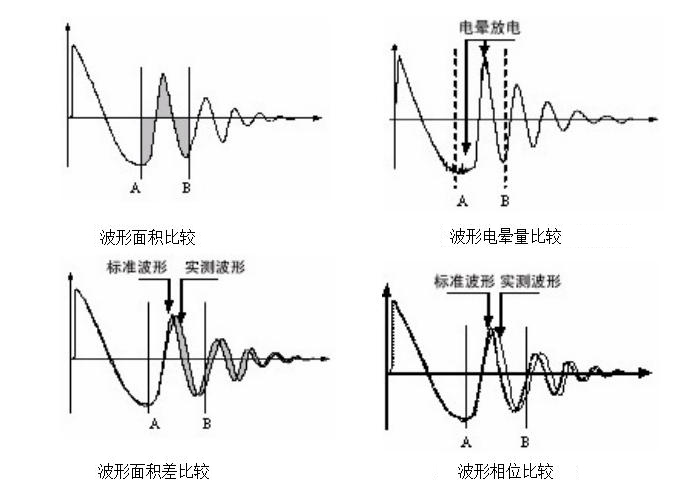

  1. 波形面积比较（AREA SIZE）
  在任意指定区间内，对标准线圈和被测线圈波形面积进行比较。通过计算A-B区间内的面积差异，以百分比（%）设定判定标准，判断线圈能量损耗情况。若被测线圈存在匝间短路，能量损耗增大，面积差异超出设定范围即为不合格。

  2. 波形差面积比较（DIFFERENTIAL AREA）
在指定区间内，计算标准线圈和被测线圈波形偏差部分的面积，并与标准波形面积进行对比。该方法综合反映电感值及能量损耗的变化，适用于全面检查线圈的电感L值及绝缘状态。

  3. 波形电晕量比较（FLUTTER VALUE）
在指定区间内，检测被测线圈波形中的电晕放电高频成分，进行面积计算并与设定值比较。该方法专注于判断电晕放电量，模拟传统高频滤波器检测方式，适用于检出绝缘层局部放电缺陷。

  4. 波形相位（过零点）比较（ZERO CROSS）
在指定区间内，比较标准线圈和被测线圈波形的振荡周期，以百分比设定判定基准。由于振荡周期与电感L值密切相关，该方法偏重于检查线圈电感是否正常。

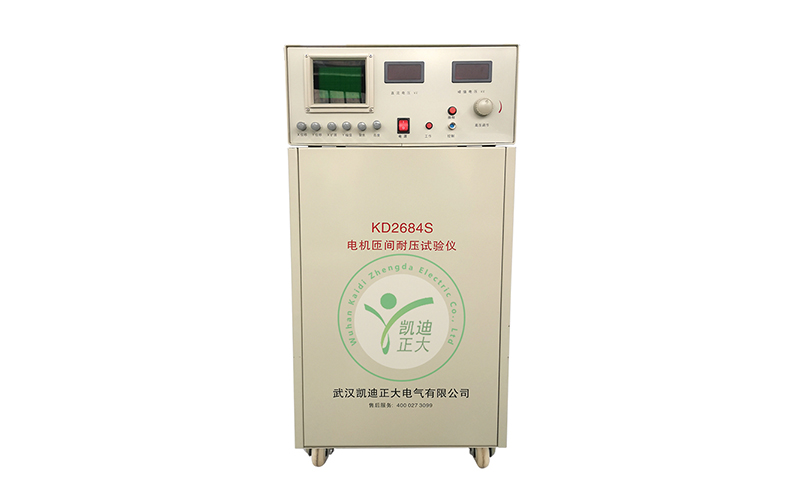

  二、KD2684S绕组匝间冲击耐电压试验仪

  产品概述
  KD2684S试验仪适用于电机、变压器、电器线圈等漆包线绕制产品的匝间绝缘强度检测。依据GB14711-93、GB755-87、GBT22714-2008等国家标准，对成品或半成品绕组在浸漆前后进行匝间耐压试验，有效发现绝缘层损伤、漆膜缺陷、工艺失误等导致的绝缘强度下降问题。

  产品特点
  采用脉冲波形比较法，通过高压脉冲模拟过电压状态，结合示波器波形显示与数字表直读峰值电压，实现对匝间短路、电晕放电、局部短路、接线错误、线圈平衡等多种故障的精准判别。
  整机电子集成度高，Y轴幅值与X轴扫描速率连续可调，具有精度高、故障率低、操作简便等特点。
  广泛适用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器、继电器等含电磁线绕组的电器产品。

  详细参数
  峰值电压：500V～10kV连续可调
  峰值测试误差：±5%（1kV-10kV）
  波形上升时间：0.2μS（容差+0.3μS/-0.1μS）或1.2μS（容差±30%）
  工作电源：220V±10%，50Hz
  功耗：≤800W
  外形尺寸：90×46×55cm
  重量：70kg
