西安交通大学采购我司计算机控制电气强度测试仪
作者：来源：武汉凯迪正大电气有限公司日期：2023-09-06 10:18:18阅读：
西安交通大学，简称“西安交大”，位于陕西省西安市，是中华人民共和国教育部直属的综合性研究型全国重点大学，由教育部、陕西省与国家国防科技工业局共建，国家“双一流”建设高校，首批进入国家“211工程”和“985工程”，国家“七五”“八五”重点建设高校，入选“珠峰计划”“强基计划”“2011计划”“111计划”、卓越工程师教育培养计划、卓越医生教育培养计划、卓越法律人才教育培养计划，是环太平洋大学联盟、九校联盟（C9）、中国大学校长联谊会、全球能源互联网大学联盟、中俄综合性大学联盟、中俄交通大学联盟、CDIO工程教育联盟、丝绸之路大学联盟成员高校，是中国人工智能教育联席会理事长单位、学位授权自主审核单位、中国三所开设少年班高校之一。
我司在电力学院教学器材有着多年的经验，曾与郑州高等电力学院赵教授共研电气设备局放性能试验装置、沿面放电、尖端放电、平面放电教学装置；海南大学电缆故障采购及故障模拟再现装置、新乡职业学院电力试验教学设备、华中科技大学交流耐压试验装置、武汉职业技术学院试验设备、华北电力大学交联电缆油杯终端等。
这次西安交通大学采购的KDZD5520计算机控制电气强度测试仪由：KDZD5520微机绝缘材料击穿试验系统、KDYD-DJ油缸20mm球球电极、1000W隔离稳压电源等设备组成；满足GB1408-2006 绝缘材料电气强度试验方法，GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验 GB/T3333 电览纸工频电压击穿试验方法 HG/T 3330绝缘漆漆膜击穿强度测定法 GB12656 电容器纸工频电压击穿试验方法及ASTM D149 标准要求.主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。

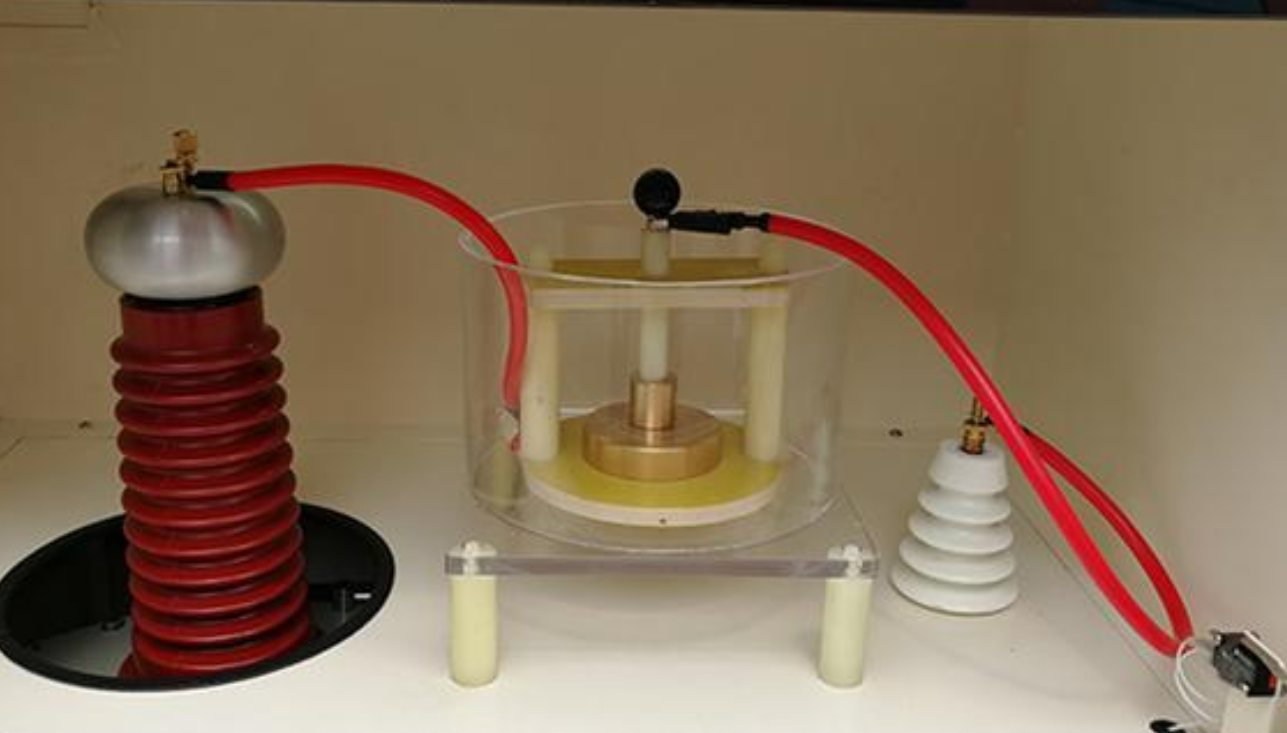

KDZD5520计算机控制电气强度测试仪（参考图）
油缸电极参考图
KDZD5520计算机控制电气强度测试仪软件程序控制功能（开机界面：西安交通大学）：
1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。
2．可对试验数据进行编辑修改，灵活适用；
3．试验条件及测试结果等数据可自动存储；
4．试验报告格式灵活可变，适用于不同用户的不同要求。
5．可对一组试验中曲线数据的有效与否进行人为选定。
6．试验结果数据可导入EXECL。
7．软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。
KDZD5520计算机控制电气强度测试仪设备安全保护功能：
1、设备要安装单独的保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
2、可定制直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
3、增配试验手动放电装置，随主机为一体化，当直流试验过程中突然断电，可采用手动放电棒进行放电，保证试验人员的人身安全。
4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电保护等。
KDZD5520计算机控制电气强度测试仪主要技术要求：
输入电压： AC 220 V（加隔离稳压电源，精度10V）
输出电压：AC 0－20 kV ;
电器容量： 2 kVA
击穿电压： 0-20kV
击穿电压升压速率共分七级（可选定）：
A、0.1 kV/s
B、0.2 kV/s
C、0.3 kV/s
D、0.5 kV/s
E、1.0 kV/s
F、2.0 kV/s
G、3.0 kV/s
升压方式：1、匀速升压 2、阶梯升压 3、耐压试验
过电流保护装置：试样击穿时在0.1S内切断电源.
漏电电流选择：1—500 mA.
调压器可均匀连续的调节电压.
KDZD5520计算机控制电气强度测试仪设备主要配置
主机一台
试验装置一套
控制系统一套
数据采集系统一套
试验用电极 ￠20mm两个，试验油箱一套
放电棒一支
试验用软件一套
品牌计算机一套
打印机一台
使用说明书一份
凯迪正大深耕电力试验设备20年，拥有过硬的专业技术、良好的设备质量和完善的售后服务，以客户需求为中心，在行业内保持着良好的口碑。始终不忘初心，坚持以打造精品电测产品为目标，产品开发以国家相关行业标准和规程为依据，严格贯彻 ISO9001 质量管理体系。让客户买的安心，用的放心。
