KD-216F智能型电缆故障测试仪工作原理及操作说明
作者：来源：武汉凯迪正大电气有限公司日期：2023-08-01 10:16:19阅读：
一、简介 KD-216F智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。KD-216F智能型电缆故障测试仪主机集测距、路径一体，整机采用高档PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。
该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。
二、工作原理 KD-216F采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。
三、仪器操作面板及界面说明

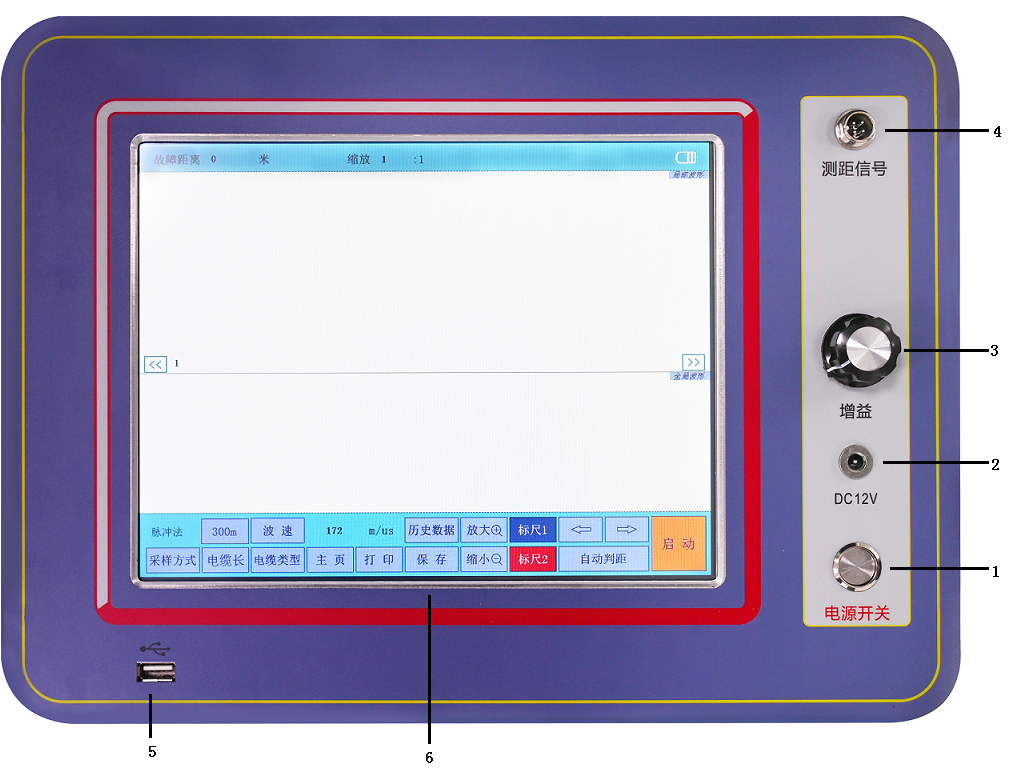

- 操作面板介绍
1、开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。
2、充电端口：用于连接充电器，给电池充电。
3、增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）
4、测距端口：测量电缆故障点距离时，从该端口发出信号。
5、USB接口：插入U盘，拷贝数据。
6、触摸式彩色液晶屏：详见“工作界面介绍”。
2.操作界面介绍：
四、测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离
1）接线：
先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相，黑夹子也可以夹在接地的铠上。
低压脉冲法连线示意图
2）开机：
按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、电缆长度“300m”、电缆类型为“交联乙烯”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。
3）采样：

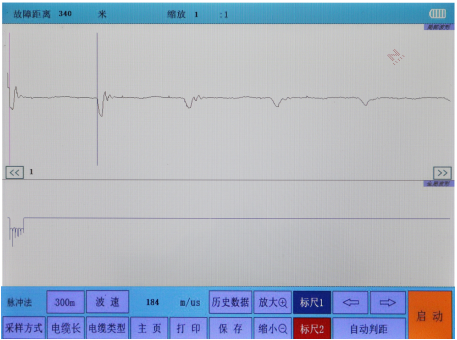

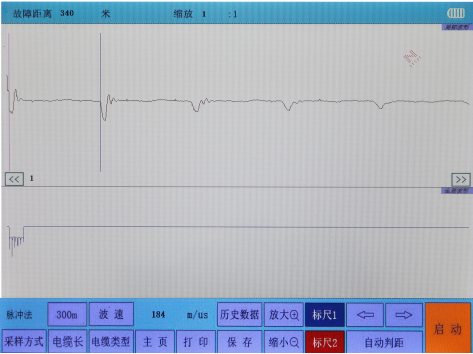

点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。
4）判读：
低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。
2、低压脉冲法测试电缆长度（全长）
1）接线：
先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。
2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。
3、波速测量
仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：
1）选一条已知长度的电缆，最好是100米以上，越长测量结果越准确。
2）接线：与“低压脉冲法测试电缆长度”中的1）相同。
3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。
4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。
4、冲击闪络法测试电缆的高阻故障距离

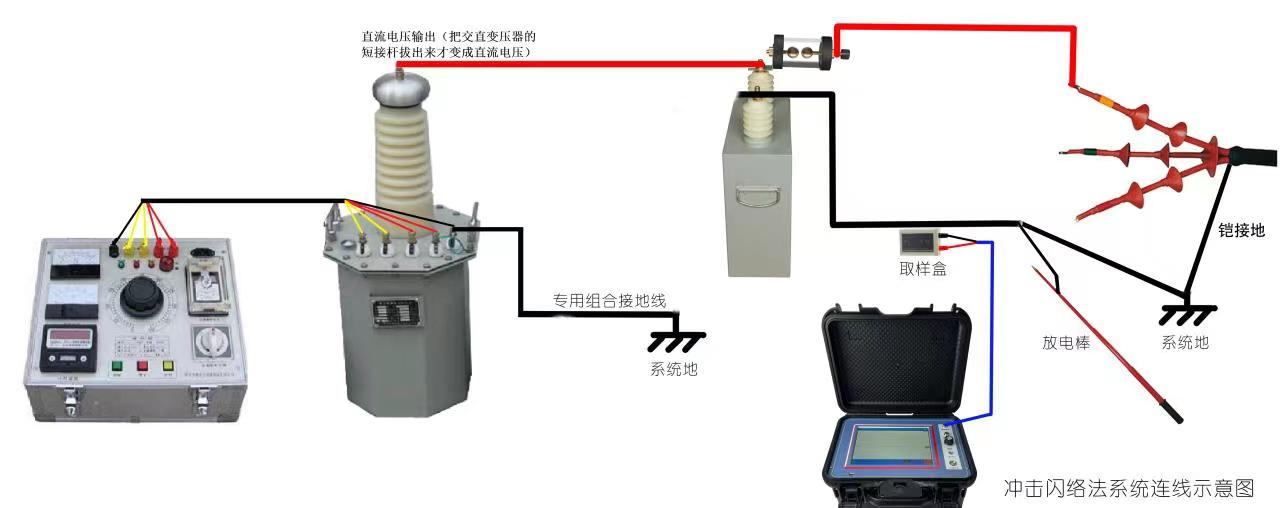

1）分体式高压电源接线：
首先，按要求完成高压闪络的接线；
然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。
如下图示：

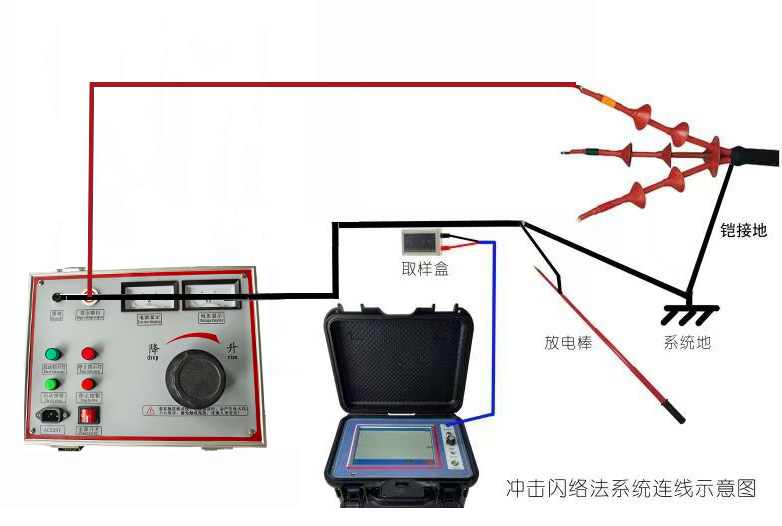

２）、一体化高压发生器接线图：
3）、开机：
首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。
4）、采样：
点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器自动采样刷新一次，同时可调节增益旋钮配合采样，如果波形的尖峰成方形，这是增益调的过大现象，这时要适当的减小增益，直到波形适合分析为止。采到了合适的波形后，要停止采样，如果不停止，就会再次刷新数据。
5）、分析数据：
按照闪络波的分析分析方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。
