全自动绝缘材料耐压试验装置操作说明

自动绝缘材料耐压试验装置操作说明。

阶段升压模式：

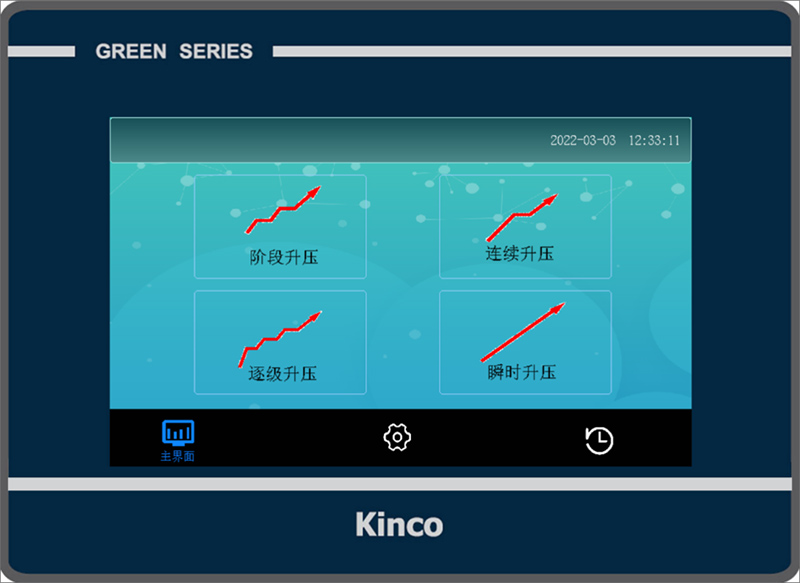

1、按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图：

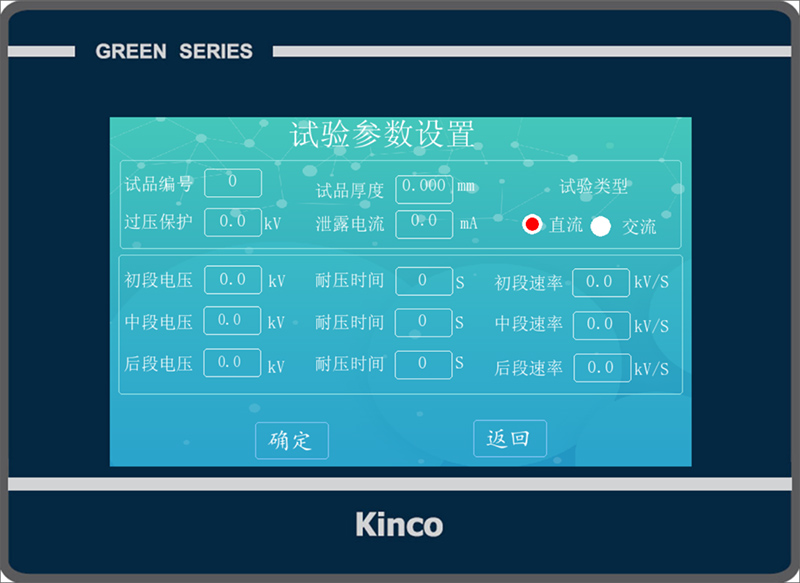

2、点击“阶段升压”图标，进入阶段升压模式的试验参数设置：如图



①：输入试品编号、试品厚度参数及试验类型；
②：输入过压保护及泄露电流保护值，输入保护值超过设备的最大上限值，软件会提示“参数超限制”并且确定按钮会消失！
③：本模式为3阶段模式，输入对应的电压值及耐压时间，设备会按照：初段-中段-后段来执行；

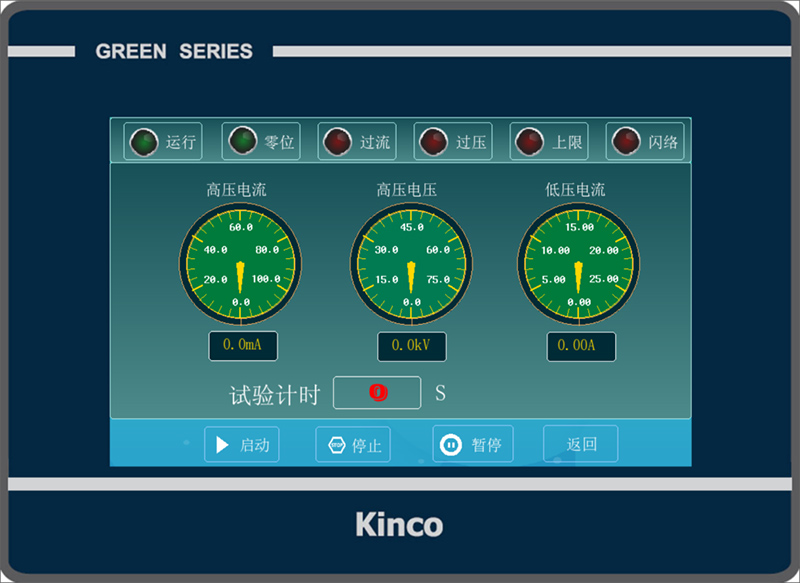

④：例如：设置初段电压为：5kv,耐压时间为10s;中段电压为：10kV.耐压时间为：30S；后段电压为：20kV,耐压时间为：60S；点击“确定”图标后，软件会进入试验界面（见图4）；点击“开始试验”图标，设备开始合闸升压到初段电压：5kV后，然后开始初段耐压计时；计时结束后，设备开始升压到中段电压：10kV后，开始中段耐压时间；中段耐压计时结束后，设备开始升压到后段电压20kV,然后开始后段耐压计时；后段耐压计时结束后，设备会自动降压归零分闸，点“返回”图标返回主界面。
⑤：升压速率方式同上一样。




连续升压模式：

点击“连续升压”图标，进入连续升压模式的试验参数设置：如图



1、输入相应的试品参数及试验类型；
2、此模式为2阶段模式；操作方式同“阶段升压”方法相同；


琢级升压模式:

点击“琢级升压”图标，进入琢级升压模式的试验参数设置：如图




1、输入相应的试品参数及试验类型；
2、此模式为无限阶段模式；操作方式如下：
3、例如：设置初段电压为：10kV，初段耐压时间为10S;琢级电压为：2kV,琢级耐压时间为：5S；过压保护为：50Kv;泄露电流为：50mA;
升压速率同阶段模式原理相同；点击“确定”图标进入到试验界面，点击“启动”图标，设备会自动升压到初段电压10kV;耐压10S;然后设备会继续升压2kV,至12kV，然后计时5S；然后一直无限次数循环，一直到试品击穿泄露电流超过设备的保护值，设备会自动断电并且弹出击穿时的电压电流记录值；


瞬时升压模式：

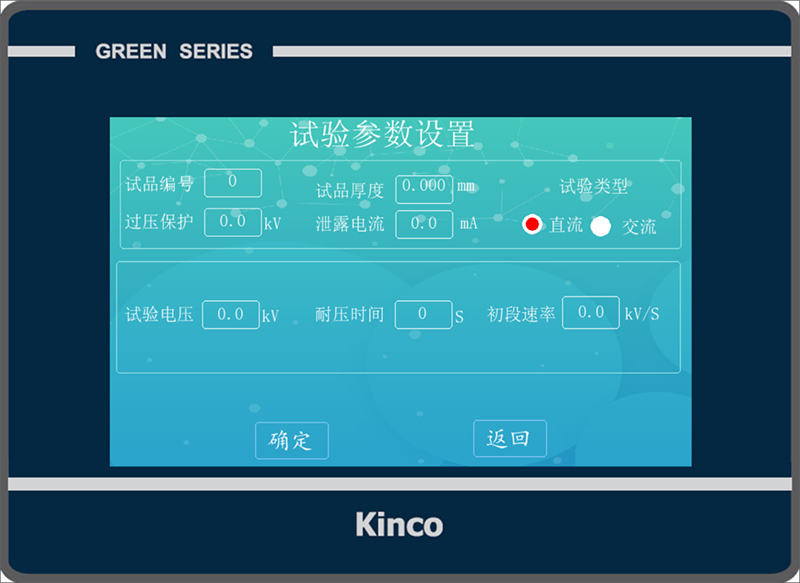

1、输入相应的试品参数及试验类型；
2、此模式为1阶段模式；操作方式为普通工频耐压模式；见图：
