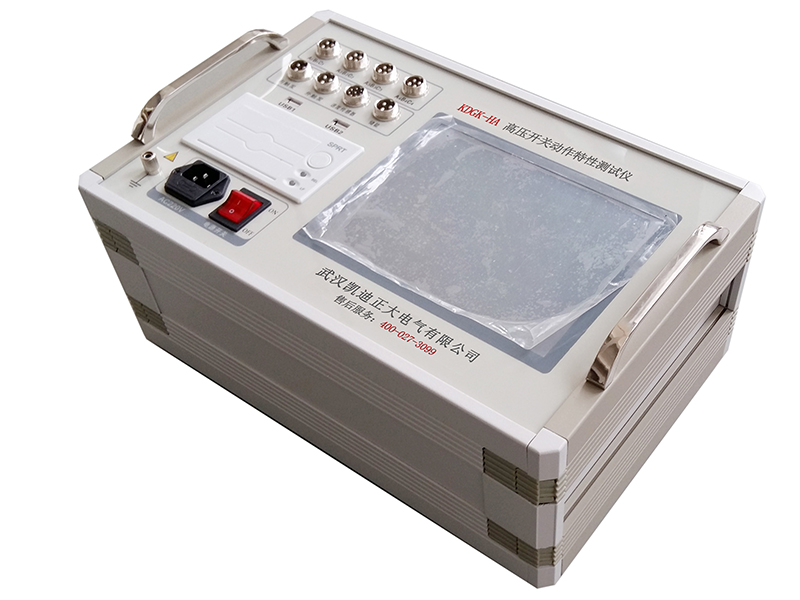

KDGK-HA高压开关动作特性测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压开关动作特性测试仪产品特点1．8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。
2．高速热敏打印机，方便现场打印测试数据。
3．机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4．配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5．同时可测12路金属触头断口、6路合闸电阻，量程0-2000Ω，分辨率1Ω。
6．重合闸：每断口的合-分，分-合，分-合-分过程时间；金短时间、无电流时间值；
7．弹跳：每个断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每个断口的分闸反弹幅度值；
8．速度：刚分、刚＆速度，最大速度，时间-行程特性曲线；
9．行程：总行程，开距，超行程，过冲行程，反弹幅度值；
10．辅助触点：可以进行合、分辅助触点时间测量；
11．定义速度：可以在一起上实现速度定义的增加，、删减；
12．速度再计算：做完一次实验，可以选择不同的速度定义，进行刚分、刚合速度的重新计算，无需再次实验；
13．动作电压：机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
14．配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
15．适用于国内生产的大多数型号的SF6开关、GIS组合电器、真空开关、油开关。
16．开关动作一次，得到大多数数据及图形。
17．主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
18．配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
19．内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
20．内部抗干扰电路可满足800KV变电站内可靠使用。
高压开关动作特性测试仪技术参数1.时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～200s，分辨率：0.01ms，准确度：0.1%±2个字
2.合闸电阻测量：
6路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
合闸电阻投入时间
3.测量范围：10～1200Ω,分辨率0.1Ω,精度1%
4.速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
5.测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
6.行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器
7.电流：最大电流输出为20A。
8.交直流电源 ：AC 220V ± 10%；50Hz ± 2%
9.直流电源：输出电压：30-265V连续可调，输出电流：≤ 20A(短时)
10.隔离开关测量范围：
⑴、电压输出：DC30～265V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11.主机体积：380×280×170mm
12.使用环境： -10℃~+50℃
13.相对湿度：≤90%
