昌图曲家风电场 高压室加装SF6监测装置技术方案

　　昌图曲家风电场高压室加装SF6监测装置技术方案项目概况

　　1、施工要求：35kV高压室位于昌图曲家风电场220kV设备区内，工作要求实现在35kV高压室外能够观察SF6气体浓度、声光告警、控制轴流风机排出毒气等。

　　2、基本情况介绍：35kV高压室内排风扇是否需更换(如不满足工作条件需更换)，031 SF6断路器对应室内墙体下部分有排风扇一个，墙体上部分有排风扇4个，031 SF6断路器下方是电缆夹层，无排风口，两侧有楼梯上下。

　　开关柜位置 风扇样式、整体环境 电缆夹层环境

　　一、计划工期及施工地址*

　　时间：计划2021年11月30日前完成         地址：辽宁省昌图县曲家店镇范家村7组

　　二、项目实施依据的法律、法规和技术规范*

　　当发生SF6气体泄漏时，由于SF6气体的密度是空气的5倍多，积累于低层空间，并造成局部缺氧，引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器，当室内SF6及O2的浓度发生微小变化时，传感器立即能响应这一些变化，哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器，A/D模块、485通讯模块及单片机控制转换成485通讯数字信号，通过现场RS-485总线将信号送至主控制器内，由主控制器进行数据处理和存储，并判断是否报警，启动风机及远程通讯等功能。

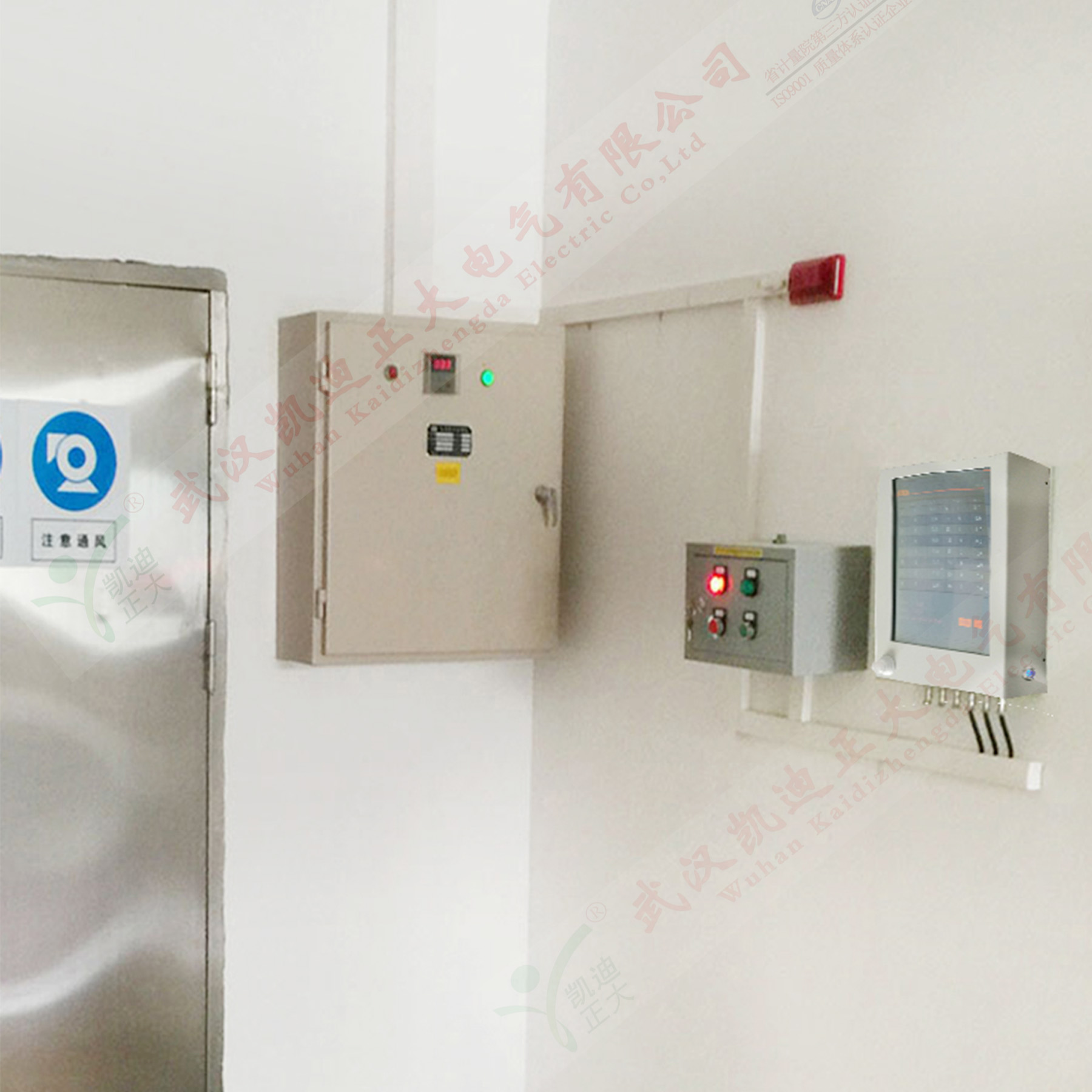

    KDXJ-8 SF6气体泄漏报警系统最多可监控环境中32个监测点，也可采用多重主控单元组网控制，并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控，很大地提高了无人值守变电站运行的安全性，特别是对日常巡视和维护人员的人身安全得到可靠的保障。
    KDXJ-8 SF6气体泄漏报警系统系统分为三大模块：(1)、气体取样模块，主要完成各测量点气体分别取样功能；(2)、气体分析模块，主要完成SF6定量分析，O2定量分析、温湿度测量功能；(3)、主机及辅助功能模块，主要完成各模块协调工作，显示、报警、启动风机等功能。符合电网规范要求。
