电力单位电缆故障测试方法及检测仪接线图

     工矿单位、电力单位、电建等单位避免不了高压电力电缆直埋、架空、管道走线长时间运行、人为因素引起的故障、二次损伤等问题，那么电缆潜在的问题在我们无法准确的得到位置怎么办？武汉凯迪正大电气有限公司专业研发电缆故障检测仪多年，KD-216A电缆故障测试仪采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度，可测出故障点到测试端的距离为：S=VT/2式中：S代表故障点到测试端的距离；V代表电波在电缆中的传播速度；T代表电波在电缆中来回传播所需要的时间。在速度V已知和时间T已经测出的情况下，就可计算出故障点距测试端的距离S 。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。

    使用KD-216A电缆故障测试仪故障测试一般分以下几个步骤：首先摸清故障电缆的基本情况：用摇表及万用表测量故障电缆的绝缘电阻，并用低压脉冲测量电缆的全长、是否有断线、短路等。第二、根据故障的具体情况确定合适的测试方式，测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻（开路）故障，采用低压脉冲法测试，其它的故障采用冲闪法或直闪法。第三、探测故障点附近电缆埋设的路径及深度。最后确定故障点的准确位置。测试前将电缆始端和终端头的大多数连线断开。测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的输入信号幅度和波形的上下位置。

  1、KD-216A电缆故障测试仪低压脉冲方式：低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。

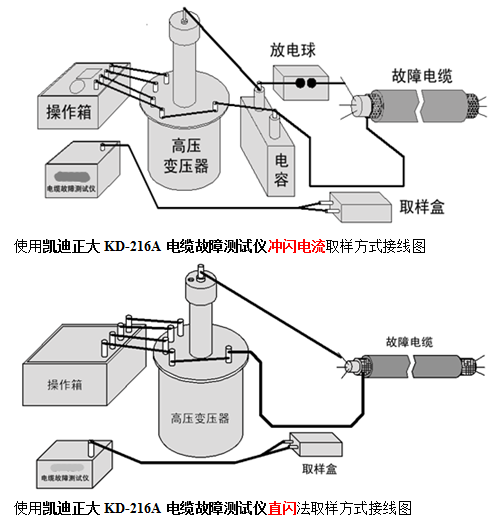

  2、KD-216A电缆故障测试仪冲闪方式冲闪方式用于测试高阻泄漏性故障，大部分电缆故障都可以使用冲闪方式测试。通常采用接线简单、人身和设备均非常安全的电流取样法。

  3、KD-216A电缆故障测试仪直闪方式直闪法用于测试高阻闪络性故障，用直闪法时一定要注意监视高压电流，以防电流过大而烧坏高压变压器。
