干式高压试验变压器使用方法及注意事项

干式高压试验变压器使用方法及注意事项

  1、使用武汉凯迪正大电气有限公司专业生产干式高压试验变压器、带测量绕组变压器、带串接绕组变压器

前，须详细阅读变压器的使用说明书和与之配套的控制箱（台）的使用说明书。根据说明接好连接线，接地线应良好接地。

   2、武汉凯迪正大电气有限公司专业生产干式高压试验变压器控制箱（台）的电源分别为交流220V、380V两种，经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。

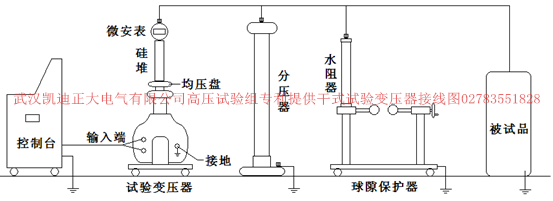

   3、从干式升压变压器的安全和高压试验的严谨性来考虑，避免设备或试品受到破坏。本厂可提供如下图所示的成套设备以满足用户：

成套设备包括：高压试验变压器、变压器控制箱（台）、分压器、球隙保护器、放电棒、高压油杯、高压硅堆（直流试验用）、数显微安表（直流试验用）。

  4、当做直流耐压或泄漏电流试验时，可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上，然后逐渐升压，即可进行直流试验。

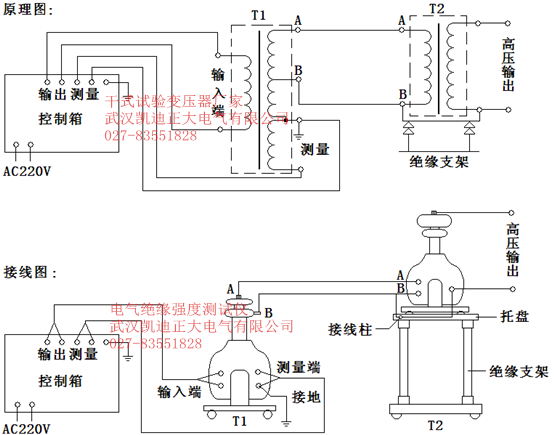

  5、当两台试验变压器作串级连接时（原理图如下），第1台和第2台的额定输出电压相等，其容量之比为2 ：1，第2台变压器须放置在绝缘支架上，以保证绝对地绝缘，串接时要注意变压器上的标记（参见接线方式示意图），使其极性连接正确，以保证输出预定的电压。否则，输出电压为零。

注： (1)、若A、B接反，会造成高压输出为零（T1+T2=0），将A、B换位即可。

(2)、T2试变底盘，须与绝缘支架的托盘连接。

6、当不使用串级式接线时，此两台变压器可各自作为独立的干式试验变压器使用。
