高压试验变压器工作原理是什么？

    高压试验变压器是电气试验常用设备，一般常用的试验变压器分为三种：油浸式试验变压器、干式试验变压器和充气式试验变压器。



    YDJ系列高压试验变压器为单相变压器，连结组I. I. 用工频220V（10KVA以上为380V）电源接入（详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ（试验变压器的初组绕组，根据电磁感应原理，在高压试验变压器高压绕组可获得试验所需的高电压。

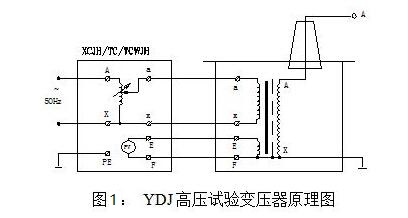

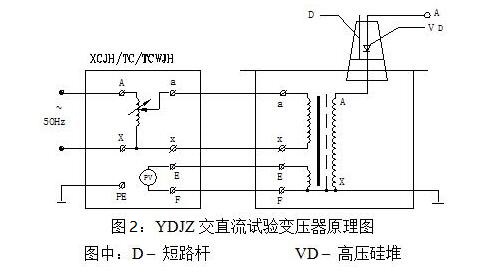

    1、高压试验变压器的工作原理图见图1、图2。 图2中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。

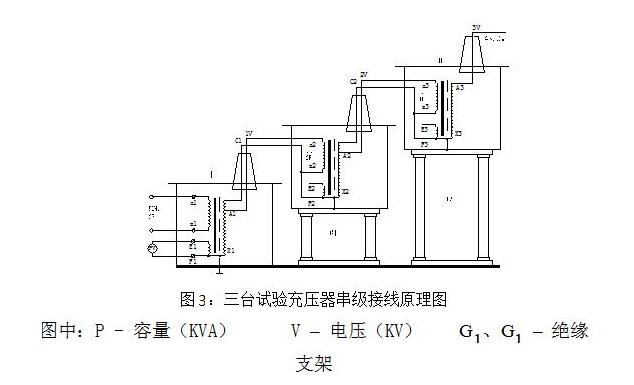

    2、三台高压试验变压器串级获得更高电压的结线原理见图3。



    串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台高压试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的输出电压组合使用，又可分开成几套单台单独使用。整套装置投资小，经济实惠。图3中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变器基本原理图中，低压电源加在高压试验变压器I的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级高压试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级高压试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，高压试验变压器I的箱体是接地的。这样第一级、第二级、第三试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。
