电缆故障测试仪：电缆故障造成的原因分析

作者：凯迪正大电气来源：武汉凯迪正大电气有限公司日期：2017-03-13 11:43:00阅读：

电缆故障测试仪是查找定位电缆故障点的仪器。电缆故障的最直接原因是绝缘降低而被击穿。导致绝缘降低的因素很多，根据实际运行经验，可以总分为以下几类：

　　1. 外力损伤。直接受外力作用而损伤，如重物由高处掉下砸伤电缆、挖土不慎误伤电缆等。敷设时电缆弯曲过大使绝缘受伤，装运时电缆被严重挤压而使绝缘和保护层损坏。直埋电缆因地层沉陷而承受过大压力，导致绝缘受损，严重时甚至拉断电缆。

　　2. 绝缘受潮。这种情况也很常见，一般发生在直埋或排管里的电缆接头处。比如：电缆接头制作不合格和在潮湿的气候条件下做接头，会使接头进水或混入水蒸气，时间久在电场作用下形成水树枝，逐渐损害电缆的绝缘强度而造成故障。或者由于电缆内护层破损而使水分侵入，如内护层直接机械损伤；铅包电缆敷设在振源附近，因长期振动而产生疲劳龟裂；电缆外皮受化学腐蚀而产生孔洞；由于制造不良，铅包上有小孔或裂缝等。

　 3. 电缆接头故障。电缆接头是电缆线路中最薄弱的环节，由人员直接过失(施工不良)引发的电缆接头故障时常发生。施工人员在制作电缆接头过程中，如果有接头压接不紧、加热不充分等原网，都会导致电缆头绝缘降低，从而引发事故。

　　4. 化学腐蚀。电缆直接埋在有酸碱作用的地区，往往会造成电缆的铠装、铅皮或外护层被腐蚀，保护层因长期遭受化学腐蚀或电解腐蚀，致使保护层失效，绝缘降低，也会导致电缆故障。化：单位的电缆腐蚀情况就相当严重。

　　5. 长期过负荷运行。超负荷运行，由于电流的热效应，负载电流通过电缆时然导致导体发热，同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗也会产乍附加热量，从而使电缆温度升高。长期超负荷运行时，过高的温度会加速绝缘的老化，以至绝缘被击穿。尤其在炎热的夏季，电缆的温升常常导致电缆绝缘薄弱处首先被击穿，因此在夏季，电缆的故障也就特别多。

　　6. 电缆年久老化。电缆本体的正常老化或自然灾害等其他原因。

　　7. 环境和温度。电缆所处的外界环境和热源也会造成电缆温度过高、绝缘击穿，甚至爆炸起火。

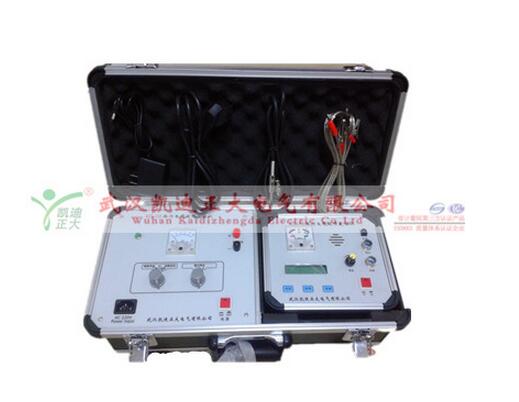

电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
