电缆接地环流在线监测系统简介

    电缆护层绝缘良好是电缆运行不可避免的电气条件之一，随时报告电缆外护套绝缘情况具有重要的意义，电缆接地环流在线监测系统可以有效监测电缆金属护套有无多点接地，主绝缘是否损害等，甚至对接地线偷盗能够立即报告。通过连续监测电缆金属护层环流和电缆终端头、接头或本体表面温度并分析比较来监测护层绝缘情况，是目前不改变线路连接，不影响电缆运行的少有可行有效的办法。



    35kV以上的电缆主要采用带有金属护层的单芯电缆。因单芯电缆金属护层与芯线中交流电流产生的磁力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施，使感应电压处在安全电压范围内（通常不超过50V，有安全措施时不超过100V）。通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或保护电阻接地的方式；长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式。不论采用哪种接地方式，良好的护层绝缘都是要的，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。同时，保证高压电缆线路金属层护套直接接地点的接地良好也十分重要，如果接地点由于各种原因不能有效接地，那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏，很容易把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧。

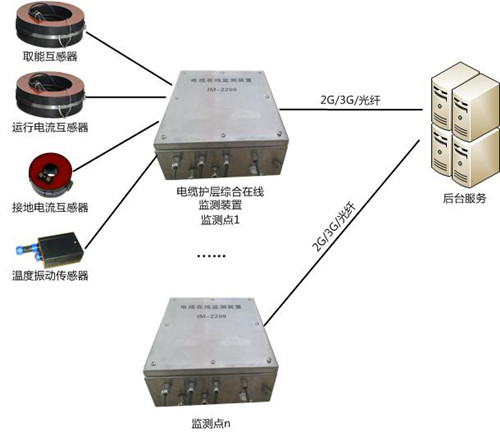

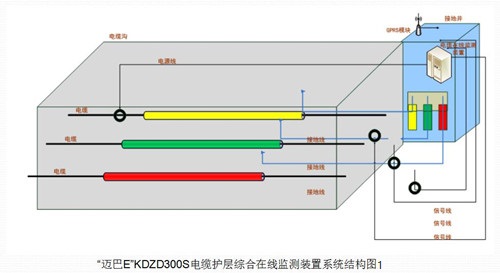

    武汉凯迪正大电气有限公司利用最高新的电子技术、计算机技术和通讯网络技术等研发的“迈巴E”KDZD300S电缆接地环流在线监测系统。该系统采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的90%以上。实时监测电缆金属护层环流和电缆表面温度，并以GPRS/CDMA无线通讯方式或者光纤传输将测量数据发送给后台服务器，后台软件保存实时数据，通过绘制各种参数的变化趋势波形图、记录数据表等方法向用户提供分析前提，并采用软件分析判断电缆绝缘情况是否良好，若某个运行参数出现异常时在显示屏上闪烁告警，从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。

    “迈巴E”KDZD300S电缆接地环流在线监测系统产品特点：

    1、实时采集如下电流数据：

      a.三相每相护层接地电流；

      b.总接地电流；

      c.任意一相主缆运行电流；

    2、装置具备暂态录波功能；

    3、具备CAN通信接口，可接入温度振动传感器对电缆接头的温度和振动状态进行监测；

    4、具备一路RS485接口，可接入其他监测设备；

    5、具有多种通信方式：

       I型：采用GPRS或CDMA（订货时选择）无线通信方式；

       II型：内部集成工业级以太网交换机，具备一路以太网电口可接入其他监测设备；具备两路100M光纤接口与监测后台通信，支持环网冗余技术，支持多种环网结构，自愈时间＜20ms；

    6、“迈巴E”KDZD300S电缆接地环流在线监测系统装置内部具备16G大容量存储空间，可储存长时间历史数据；

    7、装置采用低功耗设计，支持多种电源输入：

      a.220VAC/DC供电；

      b.感应取电；特殊的感应取电设计，内置超级电容储能，极小的电缆本体运行电流（10A）即可满足装置间歇性工作，主缆停电后仍具备1次以上数据上传能力；具有完善的过热、过载、大电流限流保护措施，承受一次持续长时间工作电流1000A，耐受冲击电流31.5kA；

    8、全部采用工业级元件，内部电路采用三防处理，具有良好的可靠性、稳定性。

    9、“迈巴E”KDZD300S电缆接地环流在线监测系统支持远程维护和升级；
