如何定位电缆故障？

    武汉凯迪正大电气有限公司生产的KD-214A带电电缆识别仪利用脉冲偶合法原理，采用高稳定电路，有限抑制现场的电磁干扰，判断准确、快速。内部采用大功率隔离变压器，确保操作者的安全。KD-214A带电电缆识别仪性能可靠，对于超长电缆也能准确识别，一经推出，在市场上很受欢迎。



    什么是脉冲偶合法？带电电缆识别仪内的大功率信号发生器发出周期性的脉冲信号，驱动大口径卡钳将信号耦合到带电电缆上，接收机探测加到电缆的特定信号的大小。用接收侧卡钳逐一夹到电缆上，看电流表指针的摆动情况。

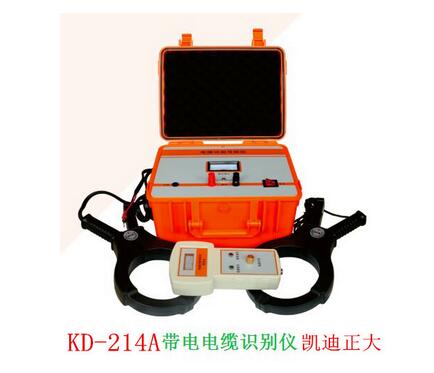

    KD-214A 带电电缆识别仪由电缆识别发射机，电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф125适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。很大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。

    定位电缆故障电缆故障小技巧:

    电缆故障的发生伴随电缆的敷设使用而产生，电缆故障的定位随电缆敷设方式的不同，其定位难度在逐步加大。其中桥架，隧道，沟内明敷方式定位查找相对简单，直埋方式定位查找难度最大。故障性质简单时，采用专用电缆故障定位设备，几十分钟内即可定位，故障特殊时，往往要花费4-5天，甚至更长的时间进行故障定位。　　

    在利用回波法进行电缆故障定位时， 有时通过转移故障相，接线方式，往往会将复杂的故障转变为简单的故障，快速确定故障位置，为现场线路的抢修赢得时间，这对于供电使用部门意义重大。　

    低压电力电缆一般为多芯电缆，敷设后连续使用中出现故障后，一般都呈现两芯及多芯相间或相对地短路故障。有时在检测到某一芯采集到的故障波形不理想时，可考虑将接线转换到其他故障线芯上进行故障波形检测，往往会出现意想不到的效果，采集和检测到的波形，会变得比较典型和规则，于是就能很快确定电缆故障点的具体位置。　

    长期的电缆客户现场测量过程中发现，小截面铜芯直埋电力电缆(35mm2及以下)及铝芯电缆发生故障后，可能同时伴随短路及断线故障，现场检测时，根据各故障芯故障性质的不同将短路故障转换为断线故障测量，往往会事事半功倍。　　

    对于内衬层采用挤包铠装的中压直埋电力电缆，故障原因大多为外部机械损伤所致，在绝缘线芯发生故障的同时，内衬层可能已经破损。在遇到电缆绝缘故障比较特殊，利用专业电缆故障仪采集波形困难时。可考虑利用声测法，将高压脉冲直接施加在电缆的钢带和铜屏蔽层之间，往往会很快定点。　

    在现场测量过程我们还发现，在利用声测法进行低压电缆故障定点时，将高压线和地线接在坏相与金属屏蔽或铠装之间时，由于二者绝缘电阻呈现低阻金属性连接状态，声音很小，无法利用探头进行侦听定点，效果不理想。通过多次现场实际听侧，发现将放电球隙之间的距离适当加大，同时将高压和接地线改接在发生故障的两相之间，往往放电声会变大，很快确定故障点。





      武汉凯迪正大KD-214带电电缆识别仪技术参数：

       1.功率：1kVA（断续瞬时）

       2.脉冲序列：1-2秒间隙调制

       3.钳口：≥140mm     闭合时内径≥120mm

       4.识别方式；以表针摆动方向来判断

       5.灵敏度：6级

       6.外形尺寸：320mmX300mmX180mm

       7.电源：AC220V/50HZ或DC/9V

       8.仪表：0-100mV

       9.重量：3.8kg
