绝缘子与避雷器

作者：凯迪正大股份来源：武汉凯迪正大电气有限公司日期：2017-07-31 11:26:00阅读：

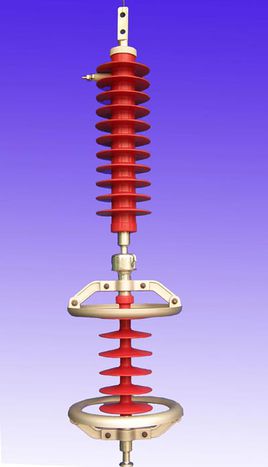

避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。避雷器有时也称为过电压保护器，过电压限制器。

适用范围：交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

特点与原理：交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压

绝缘子：是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

分类：1.绝缘子通常分为可击穿型和不可击穿型。

2.按结构可分为柱式（支柱）绝缘子、悬式绝缘子、针式绝缘子、蝶式绝缘子、拉紧绝缘子、防污型

绝缘子和套管绝缘子。

3.按应用场合又分为线路绝缘子和电站、电器绝缘子。其中用于线路的可击穿型绝缘子有针式、蝶形、盘形悬式，不可击穿型有横担和棒形悬式。用于电站、电器的可击穿型绝缘子有针式支柱、空心支柱和套管，不可击穿型有棒形支柱和容器瓷套。

4.架空线路中所用绝缘子，常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。

5.常用的绝缘子有：陶瓷绝缘子，玻璃钢绝缘子，合成绝缘子，半导体绝缘子。

检验项目汇总表

序号	试验项目	标准规定值	试验值	结论
1	复合外套外观检查	符合技术要求	通过	合格
2	爬电比距检查	不小于25mm/kV	31mm/kV	合格
3	直流参考电压试验	不小于73.0kV	77.0kV	合格
4	0.75U_1mA下泄漏电流试验	≤50µA	6-7µA	合格
5	工频参考电压试验	阻性电流1mA下电压≥48.4kV(峰/√2）	54.0-54.5kV	合格
6	持续电流试验	运行电压40.8kV下全电流≤1000µA（峰值）阻性电流≤400µA（峰值）	470-490µA 70-80µA	合格
7	局部放电试验	局部放电值≤50pC	7-8pC	合格
8	残压试验	8/20µ s U_5kA≤134.0kV 1/10µ s U_5kA≤154.0kV 30/60µ s U_25CA≤114.0kV	132.0kV 143.4kV 111.1kV	合格
9	长持续时间电流冲击耐受试验	2ms方波电流150A，18次	通过	合格
10	密封试验	在含0.1%NaC1的沸水中煮42h，浸泡24h，放置24h	通过	合格
11	大电流冲击动作负载试验	应通过40kA大电流冲击动作负载	通过	合格
12	工频电压耐受时间特性试验	1.15Ur、0.1s、1.0Ur 30s、0.9Ur、24h	通过	合格
13	热机试验和沸水煮试验	耐受2次50±5℃～-35±5℃冷热循环，沸水煮42h，浸泡24h，放置24h	通过	合格
14	复合外套外绝缘耐受试验	雷电冲击耐受185kV正、负各15次工频耐受干95kV，湿80kV各1min	通过	合格
15	抗弯负荷试验	774N，10s	780N，10s	合格
