KDFQ-100A无线遥控电动放电测试器

   放电保护测试器是在高压测试环境下，对被试品的一种保护装置，也可以根据不同形状的电极模拟不同的放电现象。根据电极形状的不同可以分为：尖端电极、平板电极、球形电极，当其与高压试验变压器、控制台、调压器、水电阻等组成成套测试设备后，可在工频高压试验时用于高压测量及保护被试物品之用，也可以根据不同形状的电极模拟不同的放电现象。

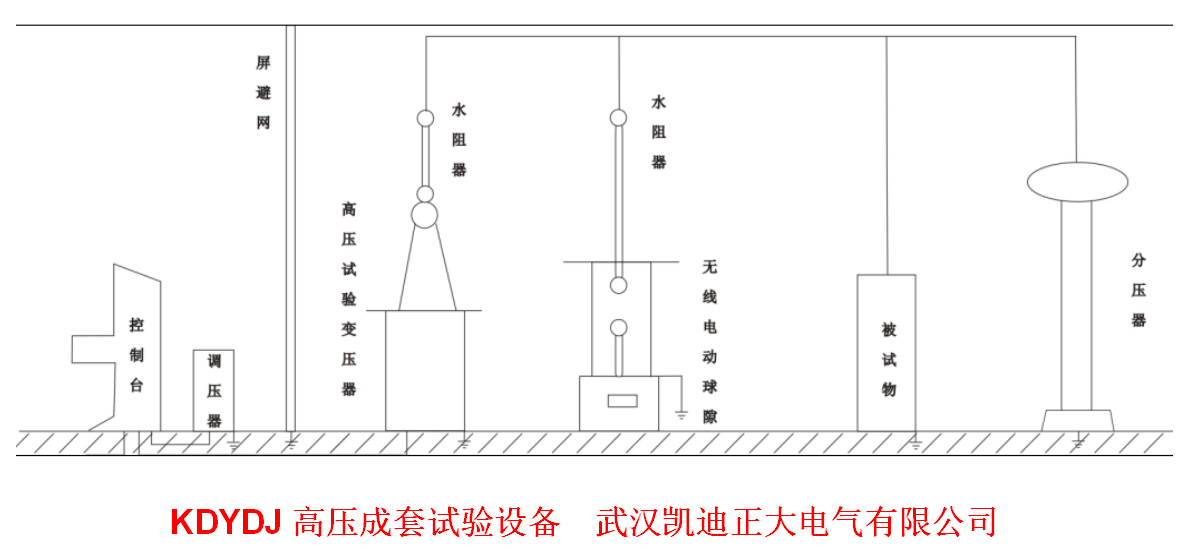

成套试验设备（包括YDJ高压试验变压器、KDYD控制台、调压器、以及球隙器、水电阻、分压器和被试物）装配联结示意图。

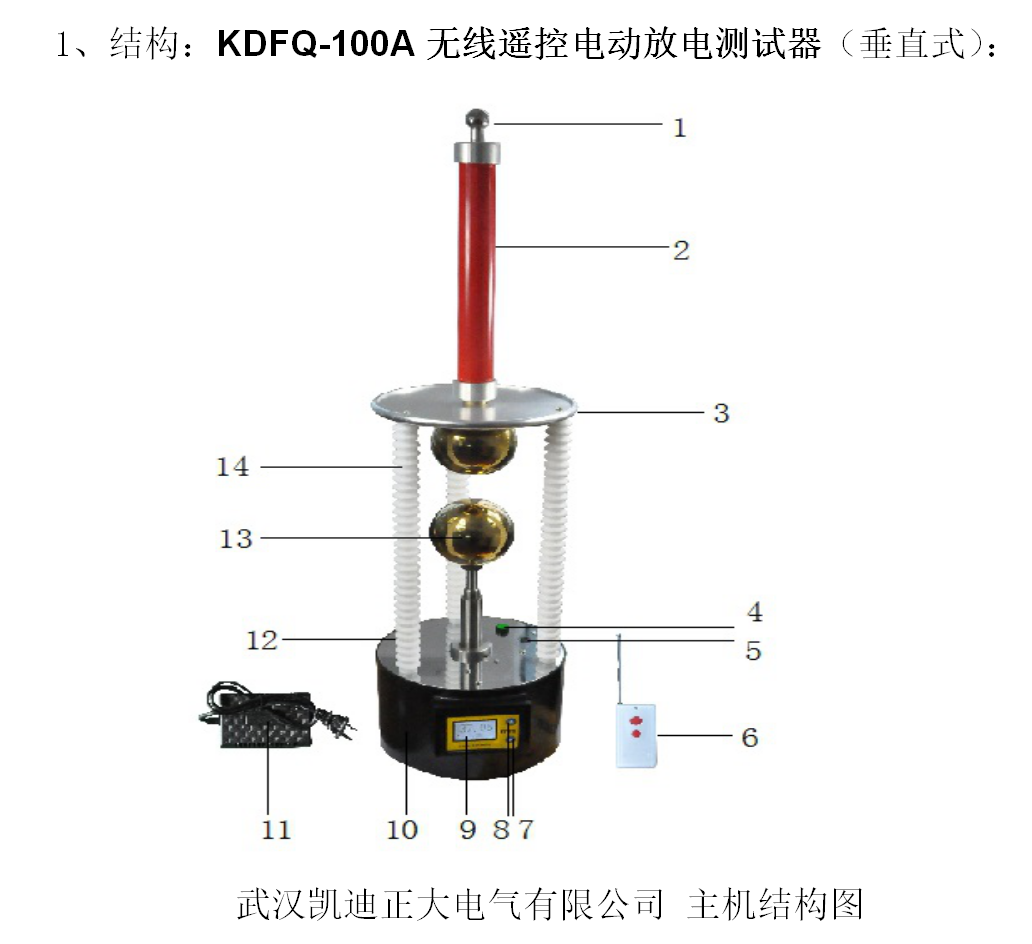

KDFQ-100A无线遥控电动放电测试器（武汉凯迪正大电气有限公司 ）：垂直式主机结构：均压球、手动升按钮、水电阻 、液晶显示模块、均压罩、壳体（内含电机、电池）、电源开关、电源充电器、电源适配器接口、接地柱、无线遥控、高压电极（根据不同要求，更换不同形状电极）、手动降按钮、绝缘支杆、测试电极分类：球形电极（直径100mm，2只)尖端电极（2只）平极电极（直径75mm，2只）

KDFQ-100A无线遥控电动放电测试器功能特点

    1、智能校准功能：自校准球隙距离，可避免均压球极因运输机械松动而造成的误差；

    2、多种调节模式：手动和智能调节球间隙，满足不同客户的差异化设置需求；

    3、多种操作选择：遥控与触控按键两种操作模式，使用更简单快捷；

    4、丰富界面显示：可视化距离标尺显示球极运动状态，直观的手机式电量指示，动态的升降指示等；

    5、安全性高：可在高压试验区外通过遥控器调节球隙的间距，避免因手动调节带来的操作风险；

    6、智能预设电压：可根据均压球极的距离，计算在参比条件下的放电保护电压，并实时的显示；

    7、距离超限保护：当装置超过机械运动上限时，将提供限位保护同时发出警报提示音，防止误操作造成的仪器损伤；

    8、绝缘程度高：采用伞状高强度尼龙绝缘杆，增加沿面爬电距离，提高纵向绝缘程度；

    9、可靠性高：绝缘支撑呈120度均匀水平分布，增强了装置的牢固性，保证了均压球的绝对中心水平；

    10、高精度采集：两路高精度AD芯片信号采集，同时取得距离和电池电量信息；

    11、频段免申请：无线通信频率433MHz，收发距离为500m(空旷可视条件下)；

    12、抗干扰性强：系统在气隙放电击穿产生的冲击电干扰和磁干扰不会造成仪器死机或误动作。

KDFQ-100A无线遥控电动放电测试器 主要技术参数

    1、最大遥控距离: 500m（空旷，无干扰）

    2、间隙调节精度: 0.1mm

    3、间隙调节范围: 0～45mm

4、耐压试验范围: 0～100kVpp

5、绝缘电阻：2MΩ@DC500V

6、交流耐压：1500v耐压1min，无飞弧和击穿

7、工作电源：锂电池供电

8、充电电压：DC12V，2A

9、待机时间：6～8小时

10、使用环境：环境温度 -10℃～40℃，相对湿度 ≤80%

11、结构形式： 一体便携式

12、外形尺寸：550 * Φ230

    13、重    量： 约10kK
