南昌轨道交通1、2号线SVG变压器试验项目技术要求
作者：王志龙来源：武汉凯迪正大电气有限公司日期：2019-01-09 10:25:00阅读：
南昌轨道交通1、2号线SVG变压器检测试验项目技术要求
2018年9月7日晚维修中心供电二车间按施工作业计划对学府大道主变电所1号、2号SVG变压器及SVG动态无功补偿装置清扫保养作业。在作业时发现1号SVG变压器A相绕组分接头方形位置（左侧）多处裂痕，C相绕组分接头方形位置（左侧）裂痕；2号SVG变压器A相绕组分接头方形位置（右侧）裂痕、B相绕组分接头方形位置（左侧）裂痕最严重。
2018年10月17日晚，维修中心供电一车间按施工作业计划对彭家桥主变电所1号、2号SVG变压器及SVG动态无功补偿装置进行清扫保养作业。在作业时发现1号SVG变压器低压线圈气道口表面的环氧树脂出现不同程度的裂痕，其中A相低压线圈较为明显。后期再次检查中又陆续发现多处裂纹共10处。
经公司研究决定需要对三台变压器进行相关检测试验。
一、技术指标要求
三台SVG变压器为海南金盘智能科技股份有限公司产品，具体参数如下：
2.1 彭家桥主所1#SVG变压器
产品型号：SC10-4500/35 冷却方式：AN
额定频率：50HZ 3相 额定容量4500 kVA
高压侧
额定电压：35000 额定电流：74.2
低压侧
额定电压：6000 额定电流：433
短路阻抗：11.99% 联结组标号：Dyn11
绝缘系统温度：F 温升限值：100k
气候等级：C2 环境等级：E2
燃烧等级：F1
绝缘水平：LI170AC70/LI75AC35
2.2 学府大道主所1#SVG变压器
产品型号：SC10-4500/35 冷却方式：AN
额定频率：50HZ 3相 额定容量4500 kVA
高压侧
额定电压：35000 额定电流：74.2
低压侧
额定电压：6000 额定电流：433
短路阻抗：10.05% 联结组标号：Dy11
绝缘系统温度：F 温升限值：100k
气候等级：C2 环境等级：E2
燃烧等级：F1
绝缘水平：LI170AC70/LI75AC35
2.3 学府大道主所2#SVG变压器
产品型号：SC10-4500/35 冷却方式：AN
额定频率：50HZ 3相 额定容量4500 kVA
高压侧
额定电压：35000 额定电流：74.2
低压侧
额定电压：6000 额定电流：433
短路阻抗:10.05% 联结组标号：Dy11
绝缘系统温度：F 温升限值：100k
气候等级：C2 环境等级：E2
燃烧等级：F1
绝缘水平：LI170AC70/LI75AC35
二、项目管理要求
拟对彭家桥主所1#SVG变压器、学府学府大道主所1#、2#SVG变压器这三台变压器进行相关检测试验，根据现场勘察，本项目具备实施可行性。
3.1 SVG变压器检测试验项目为：
交流耐压、吸收比、绝缘（绝缘电阻）、直流电阻、变比和介损（介质损耗）

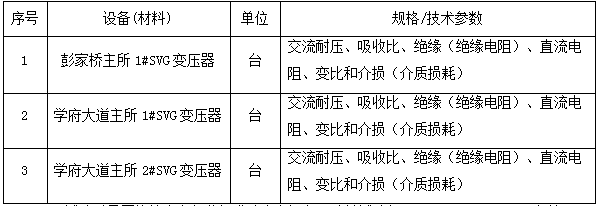

3.2 工程量清单
试验时需严格按电力行业标准《电力设备预防性试验规程（DL/T 596-2005）》等国家及行业现行的规范和标准具体实施。
