凯迪正大：使用高压试验变压器做耐压试验注意事项

凯迪正大：使用高压试验变压器做耐压试验注意事项

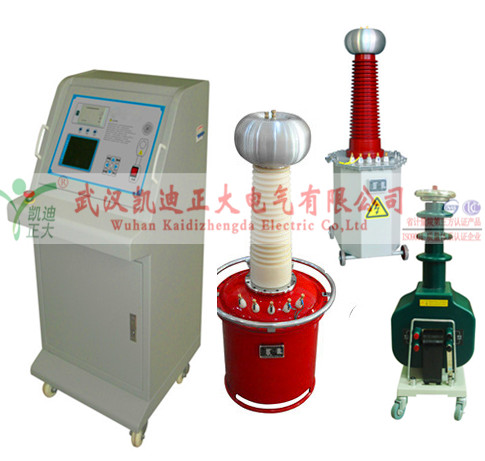

高压试验变压器又名交直流试验变压器。交直流试验变压器是供电局、发电厂及科研单位等用来做交流耐压试验的基本试验设备，用于对各种绝缘材料、电器元件、电气产品等进行规定电压下的工频耐压试验和直流泄漏试验。



交直流试验变压器工作原理：

将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。



工频耐压试验操作过程注意事项：

1.试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及高压试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。

2.被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。

3.做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

4.对大型设备的试验，一般都应高新行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。

5.在升压或耐压试验过程中，如发现下列不正常情况：

（1）被试品发出不正常响声，（2） 电压、电流表指针摆动很大，（3）发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。



直流泄漏试验操作过程注意事项：

1.试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及高压试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。

2.被试品做试验前，应拆除大多数对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。

3.对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，要时应分级加压分别读取各电压下微安表的稳定读数。

4.试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。
