10kV架空线路短路故障的形成原因以及故障查找方法

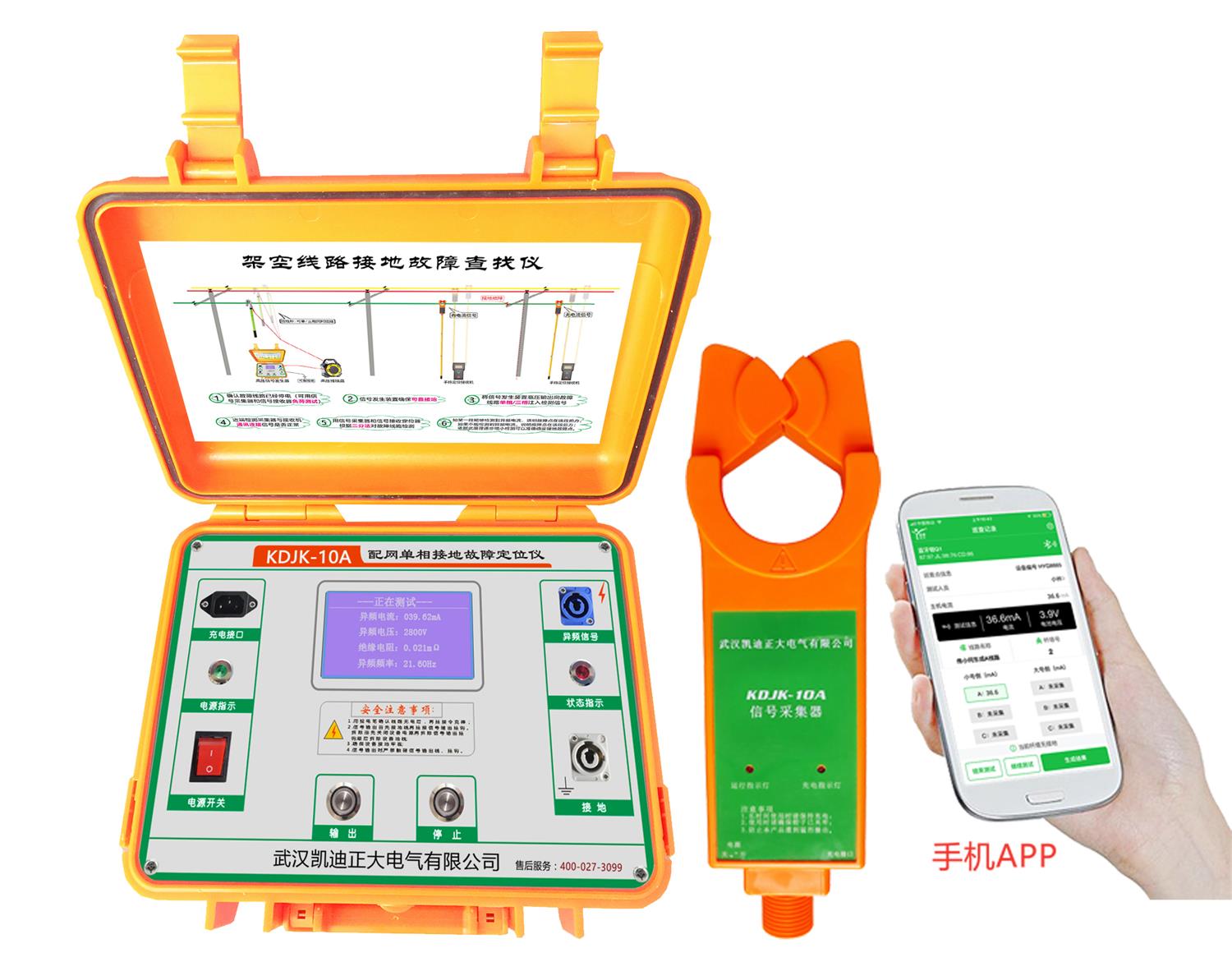

上一篇文章给大家详细介绍了《配电网单相接地故障检测仪 10kv线路接地故障判断及查找方法》，今天主要讲一下线路故障形成的原因及具体的查找技巧。
一、线路短路故障
一是线路瞬时性短路故障（一般是断路器重合闸成功）；
二是线路短路故障（一般是断路器重合闸不成功）。
常见故障有：线路金属性短路故障；线路引跳线断线弧光短路故障；跌落式熔断器、隔离开关弧光短路故障；小动物短路故障；雷电闪络短路故障等。
二、短路故障形成原因
1、线路金属性短路故障
① 外力破坏造成故障有：架空线或杆上设备（变压器、开关）被外抛物短路或外力刮碰短路；汽车撞杆造成倒杆、断线；台风、洪水引起倒杆、断线。
② 线路缺陷造成故障，弧垂过大遇台风时引起碰线或短路时产生的电动力引起碰线。
2、线路引跳线断线弧光短路故障
线路老化强度不足引起断线；
线路过载接头接触不良引起跳线线夹烧毁断线。
3、跌落式熔断器、隔离开关弧光短路故障
①跌落式熔断器熔断件熔断引起熔管爆炸或拉弧引起相间弧光短路；
②线路老化或过载引起隔离开关线夹损坏烧断拉弧造成相间短路。
4、小动物短路故障
①台墩式配电变压器上，跌落式熔断器至变压器的高压引下线采用裸导线，变压器高压接线柱及高压避雷器未加装绝缘防护罩；
②高压配电柜母线上，母线未作绝缘化处理，高压配电室防鼠不严；
③高压电缆分支箱内，母线未作绝缘化处理，电缆分支箱有漏洞。
5、雷击过电压
三、短路故障查找
故障查找的总原则是：先主干线，后分支线。对经巡查没有发现故障的线路，可以在断开分支线断路器后，先试送电，尔后逐级查找恢复没有故障的其它线路。
一条10kV线路主干线及各分支线一般都装设柱上断路器保护，按理论上来讲，如果各级开关时限整定配合得很好，那么故障段就很容易判断查找。
在发生变电所断路器跳闸的时候，首先应查看主干线柱上分段断路器及各分支线柱上断路器是否跳闸，尔后对跳闸后的线路，对照上面讲过的可能发生的各种故障进行逐级查找，直到查出故障点。
另外，对装有线路短路故障指示器的架空线，还可借助故障指示器的指示来确定故障段线路。
还有一点那就是当查出故障点后，即认为只要对故障点进行抢修后，线路就可以恢复供电，而中止了线路巡查，这样是非常错误的。
因为当线路发生短路故障时，短路电流还要流经故障点上面的线路，所以对线路中的薄弱环节，如线路分段点、断路器T接点、引跳线，会造成冲击而引起断线，所以还应对有短路电流通过的线路全面认真巡查一遍。
