变频串联谐振做交流耐压试验有哪些操作方法
作者：廖工来源：武汉凯迪正大电气有限公司日期：2020-09-15 12:06:00阅读：
变频串联谐振做交流耐压试验有哪些操作方法
串联谐振（也称为谐振装置）做交流耐压试验有：试验超低频法、试验振荡电压法、试验谐振耐压法三大方法。
试验超低频法
由于常用的工频耐压试验中，电缆容量大，试验变压器容量大、且需要现场提供相当大的试验电源，来给电缆提供无功功率，因此，工频耐压试验并不适用于现场，所以就需要采用超低频作为试验电源，不仅可以让试验变压器的容量降低，而且在现场试验操作起来更简单，但由于此方法检测出的绝缘缺陷效果不太好，所以词方法一般在中低压电缆试验中应用。
试验振荡电压法
试验原理是对电缆进行直流充电，电压达到一定值后，通过间隙对电阻电感放电，就得到一个阻尼振荡电压，以此检查电缆主绝缘和附件的绝缘缺陷，这一方法要比直流耐压试验更有效，不过震荡电压存在衰减，不能满足长电缆的需要，且高频率电压对电缆有非常大伤害，这是这一方法存在的问题。
谐振耐压试验方法
此方法可以满足高电压、大电流的试验要求，谐振耐压法按调节方式分为调感式和调频式，按谐振方式分为串联谐振和并联谐振，调感式谐振耐压是经过调解回路电抗器的电感量，让电抗器和电缆的电容在工频（50Hz）下产生谐振，来达到试验要求；调频式谐振耐压是改变试验电源的输出频率，使回路中固定电感量的电抗器与试品产生谐振来达到试验要求。
串联谐振是当试验变压器的电流满足试验要求而电压达不到试验电压时，采用电抗器与试品串联的方式进行试验，当回路处于谐振状态时，试品上可以产生Q倍（Q为回路品质因数）的变压器输出电压，电源供给的能量仅仅是回路中消耗的有功功率；并联谐振法是当试验变压器的电压满足试验要求而电流达不到要求时，采用电抗器与试品并联的方式使回路参数满足谐振要求进行试验，此时电抗器的感性电流补偿试品的容性电流。
凯迪正大串联谐振耐压装置产品：
10kV 电缆（变压器）串联谐振耐压试验装置
35kV电缆（变压器）交流串联谐振耐压装置
110kV电缆（变压器）交流串联谐振耐压装置

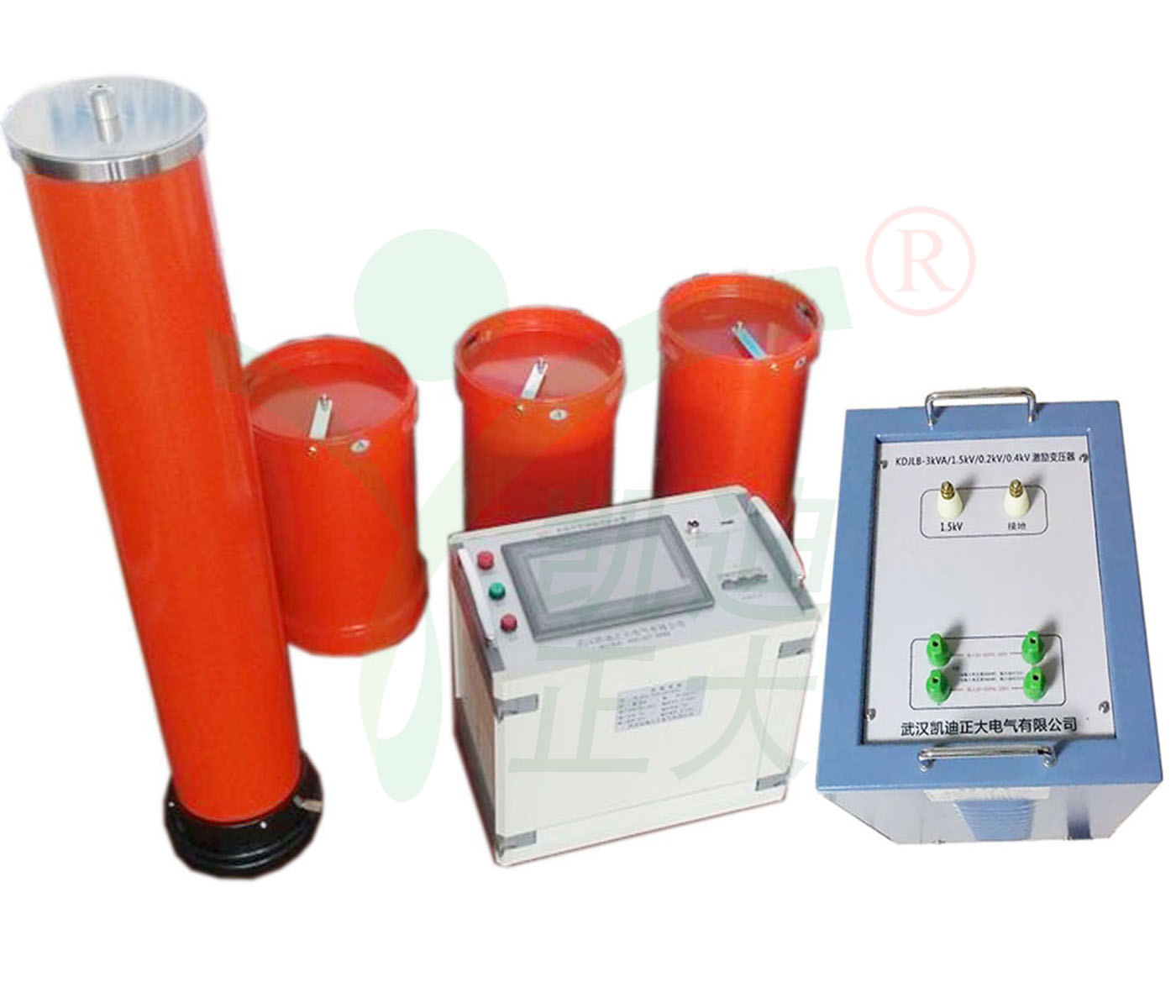

变频串联谐振由变频电源、激励变压器（也可称为励磁变压器）、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
