KDGK-MH高压断路器磨合测试系统控制面板以及电源信号接口说明
作者：廖工来源：武汉凯迪正大电气有限公司日期：2020-09-17 08:35:00阅读：
KDGK-MH高压断路器磨合测试系统控制面板以及电源信号接口说明

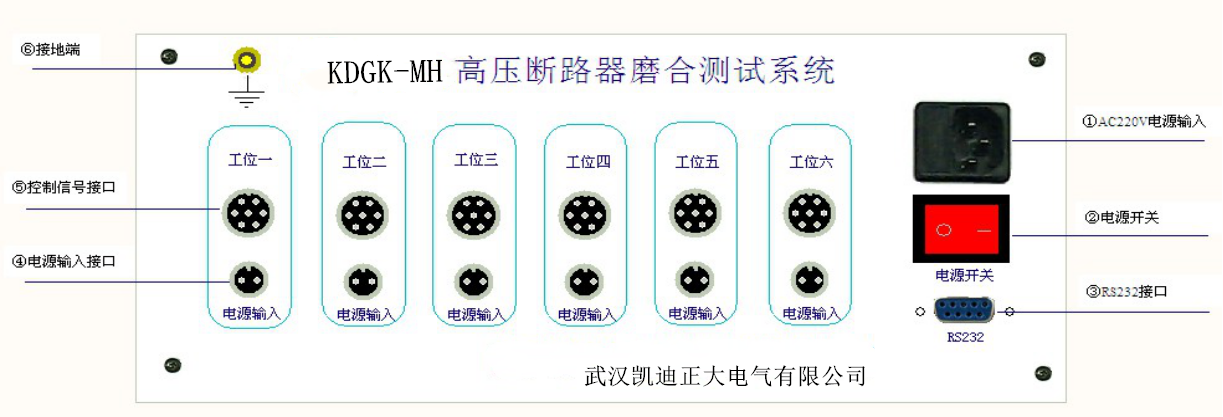

一、面板介绍
1、AC220V 电源插座 （系统电源输入）
2、电源开关 （系统电源开关）
3、RS232接口 （连接电脑通讯）
4、操作电源输入 （断路器操作电源输入）
5、控制信号输入输出口 （控制开关动作，及开关状态反馈。）
6、仪器接地端 （系统安全地）
二、电源输入接口说明
1、电源输入接口每个工位独立，即工位一输入为直流所控制的断路器为直流；工位二输入交流所控制的断路器为交流，互不影响。当大多数工位电源相同时可将电源输入接到同一电源。
2、电源输入外部需接保险或空开进行短路保护，仪器内部没有短路保护。
3、电源输入为交流或直流，最高电压为240v。
4、直流输入时1脚为正，2脚为负。如图2
5、如需控制输出为触点信号，无需电压输入时，请将电源输入的1脚和2脚短路，此时输出为干接点。（如有些永磁机构断路器控制合分闸为触点信号控制）
6、电源输入为直流时可选用本公司的KDZD-20A开关操作电源箱
7、电源输入为交流时可用交流调压器。
三、控制信号接口说明
1、各引脚说明
1脚------------------合闸（直流时为正）
2脚------------------分闸（直流时为正）
3脚------------------公共端（直流时为负）
4脚------------------储能状态（须接空接点，不能外加电源）
5脚------------------储能状态地（须接空接点，不能外加电源）
6脚------------------开关状态（须接空接点，不能外加电源）
7脚------------------开关状态地（须接空接点，不能外加电源）
2、合闸，分闸输出最大电流为10A当开关分合闸线圈电流大于10A时，须外接辅助继电器
3、开关状态和储能状态的输入须接空接点，不能外加电源。
4、储能状态4脚和5脚可以不接，悬空。
5、电源输入直流时合分闸输出为直流，电源输入交流合分闸输出为交流。
6、合分闸输出端不能短路。（需在电源输入端或输出端加短路保护）
接线方法：首先将开关状态信号（6脚和7脚）夹夹在断路器断口上（或与断口状态对应的辅助开关上），储能状态（4脚和5脚）可不接悬空，需要接线时连接到与储能到位对应的辅助开关两端（须为空接点不能有电压），根据需要输入对应的电源（直流或交流），其中合闸（1脚）连接对应的合闸线圈，分闸（2脚）连接对应分闸线圈，公共端对应负极。如需合分闸控制信号为触点信号时（部分永磁机构断路器）请将电源输入的1脚和2脚短路。将RS232接口连接计算机的RS232接口。(如果计算机没有RS232接口，可用USB转串口的连接线。
