35KV验电器试验装置（遥控型）组装及试验接线方法

35KV验电器试验装置（遥控型）组装及试验接线方法

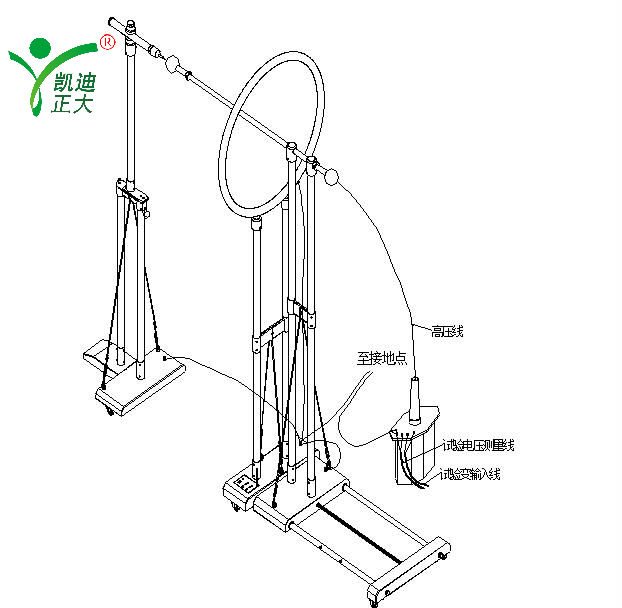

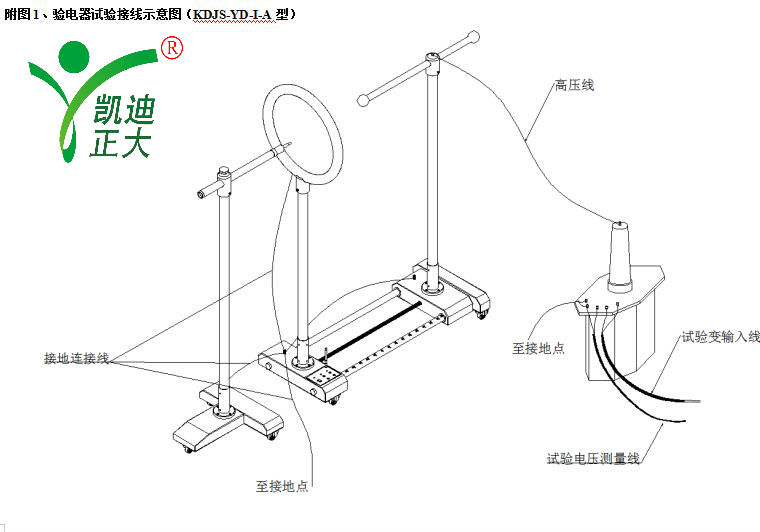

验电器试验接线示意图（KDJS-YD-I-A型）组装及试验接线示意图

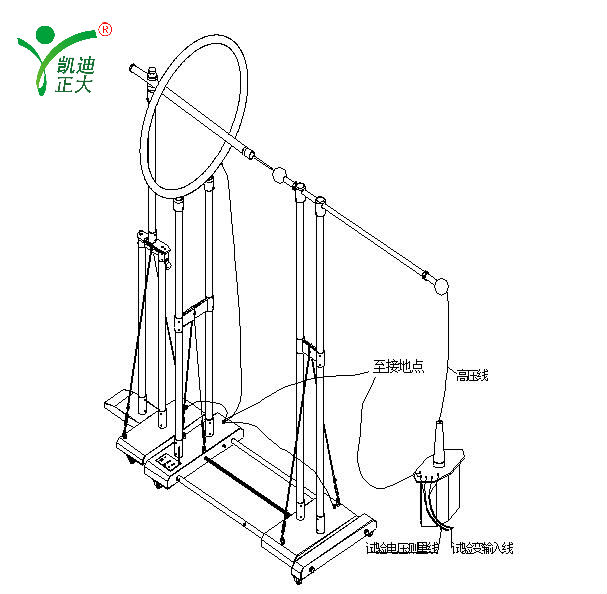

带接触电极延长段验电器试验接线示意图（KDJS-YD-I -B型）



不带接触电极延长段验电器试验接线示意图（KDJS-YD-I -B型）



电动验电器支架操作

本设备采用电动控制，高压电极可以电动驱动向左右移动，电动机构采用按键和无线遥控两种方式控制，同时还有微调控制，便于精确调整距离。

五、售后服务

本产品自售出之日起，一年之内免费维修。若非仪器正常使用情况损坏，酌收成本费。保修期外，终身维修，只收成本费。



配件清单

序号 材料规格 数量

1 验电器耐压支架说明书 1份

2 验电器支架杆 1根

3 验电器支架座 1个

4 静电环 2只

5 静电环支架杆 1个

6 高压电极 2个

7 高压电极支架杆 1个

8 底座 1个

9 遥控器 1个

10 电源线 1条

11 接地线 1条

12 高压线 1条
