氧化锌避雷器密封试验装置如何选型？怎么使用

    氧化锌避雷器用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。一旦出现不正常电压，避雷器将发生动作，起到保护作用。它的密封性能的测试非常重要。KDYZ-MF氧化锌避雷器密封试验装置是根据JB/T7168-2011《避雷器密封试验方法》标准的要求研制的，用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的密封性能检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。主要用于避雷器、避雷器监测器等具有空气内腔产品的密封性能试验。采用全不锈钢材料制作，防腐性能好。电热管加热，热效率高，安全可靠。微电脑数控仪表，直观、清晰、准确。

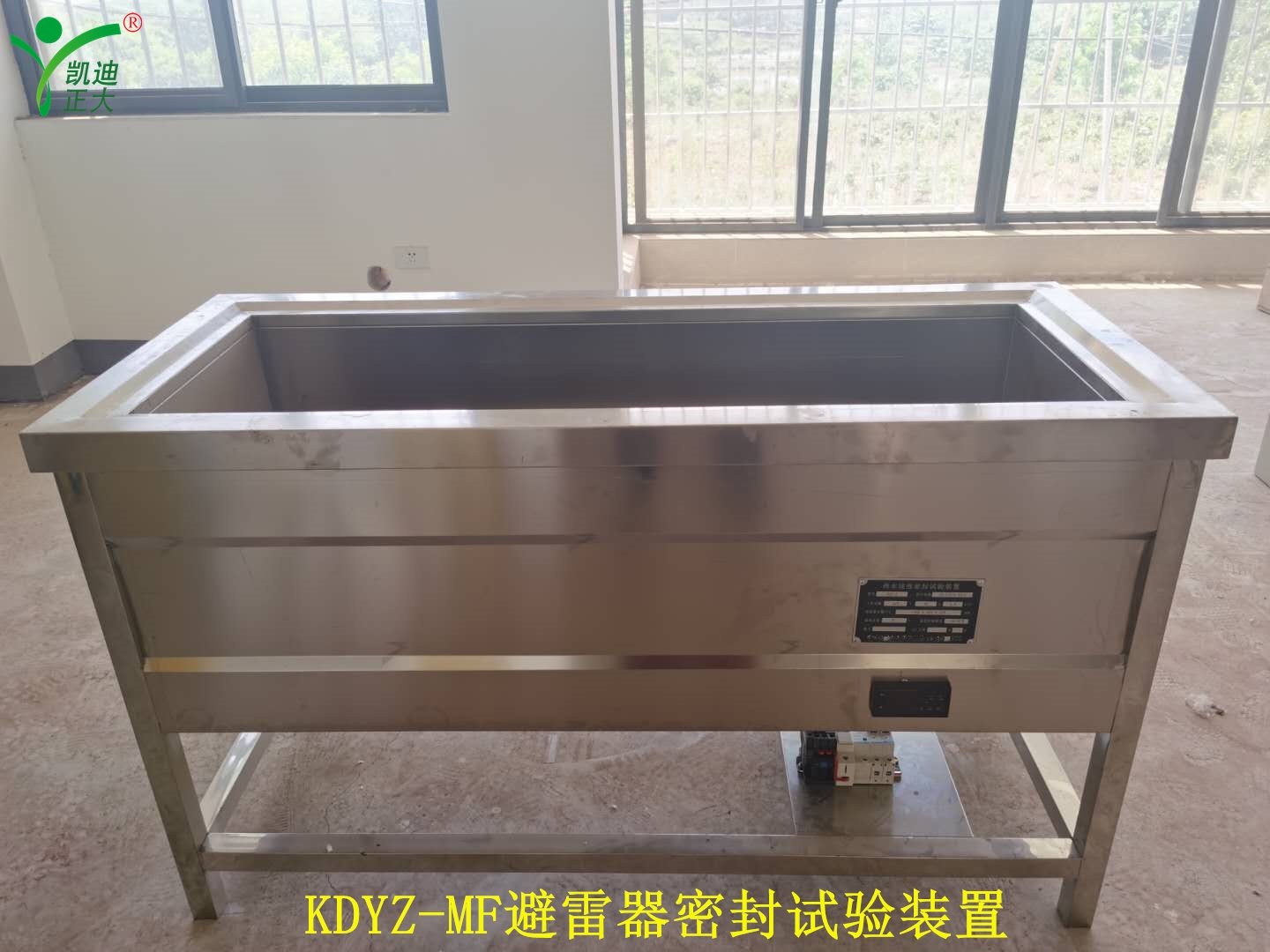

    KDYZ-MF 氧化锌避雷器密封试验装置又称避雷器水煮密封试验装置简要工作原理：具有空气内腔的产品，在热水中浸泡，空气受热膨胀,使其内壁压强增大，一旦有密封缺陷，膨胀的空气就会外溢，在水中产生连续性气泡，并以此判定被试验品是否漏气。

二、产品特点

  1、结构紧凑，体积小、携带方便；

  2、不需维护，接线、操作简单。

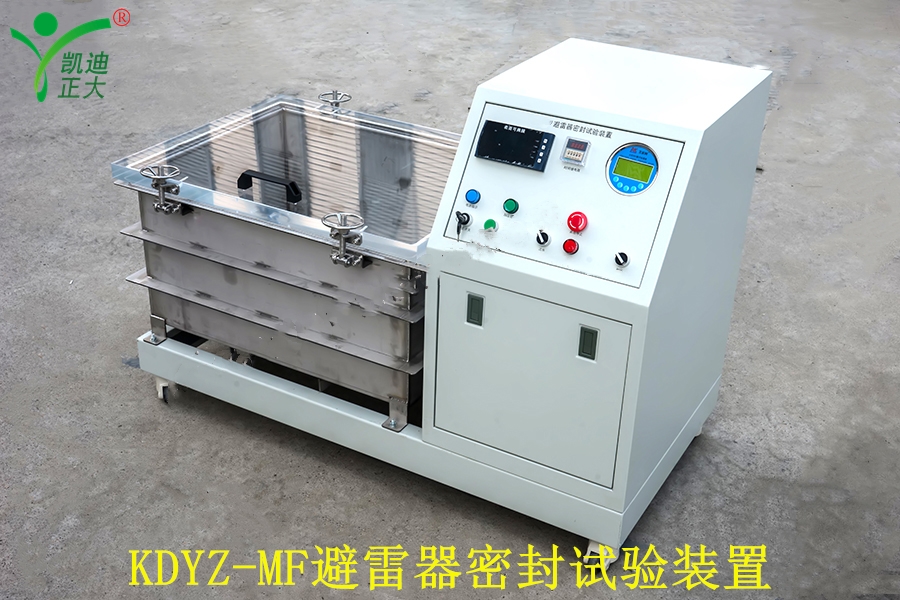

3、本装置主要包括水箱、水箱盖、真空泵和操作面板（控制部分）；

　4、水箱腔体侧壁开有真空口，进水口，出水口；

　5、进、出水口分别连接进、出水管；

　6、真空口与数字压力表一端连接；

　7、水箱盖上是透明玻璃，方便观察试验结果。

　8、上述组成部分集成为一个箱体，底部四角设置有脚轮，便于装置移动。

三、产品参数

  1、最高水温：RT～﹢100℃温度均匀性±2℃

2、温控精度：3%+2个字

3、加热系统：固态全独立系统，钛合金电加热式加热器

4、控制系统：可编程控制器

5、加水排水系统：自动补水排水

6、外箱材质 ：304不锈钢镜面板

7、内箱材质 ：SUS304不锈钢优质镜面光板

8、选配件：水质调节系统纯水机（选配），氯化钠（选配）

9、工作电源：220V±10%  50Hz 4.5kW

10、水槽内尺寸：长*宽*深900*600*500mm和1500*800*800mm（可定制）

四、操作规程

1、准备：使用220V50Hz电源，连线截面＞4m2；水箱接地端牢固接地，向水箱内注入适量的清洁水，一般约1/2高度。

2、开机：合闸水箱下面的总电源开关，温控器显示当前温度（室温），如果当前温度低于设定温度，温控器接通加热电源，开始加热，反之，温控器关断加热电源。

试验温度设定：开机状态下，按 或  键修改成新的设定温度，即SV窗口显示值。

开始加热（注意：严禁缺水干烧），当达到设定的“试验温度 ” 时，温控器自动断电保温，显示屏显示试验温度，随后温度慢慢降低，当降到设定的Hy：2（主控输出回差=2）后，又开始加热→保温→加热→保温→依次反复。

加热过程中，由于热水向上，使得水箱中的水温呈现上面高、下面低，应适当的搅拌，致水温均匀。

 3、试验：将被试品（避雷器或其他被试品）依次放入水箱内，并密切观察：在规定的浸泡时间10min后，如无连续性气泡溢出则视为合格（如开始有少量断续气泡溢出，但随后不再有气泡溢出，仍视为合格），如不能明确判断时，应进行电气性能试验加以判断。

 试验中，如发现不合格品，当即捞出，擦拭干净，放入不合格品区；剩下的为合格品，捞出后，擦拭干净，放入合格品区。试验完毕，进入下一批次试验。

 4、关机：全部试验完毕，关闭总电源开关。水箱里的水根据需要是否保留。长时间不用建议排除水箱里的水，箱体擦拭干净。

5、KDYZ-MF 氧化锌避雷器密封试验装置简易操作程序：注水→合闸→仪表显示室温→计算试验温度（试验温度=室温+45℃±5K）→按 或  键修改成新的设定温度开始加热→达到设定温度→自动保温→开始试验→
