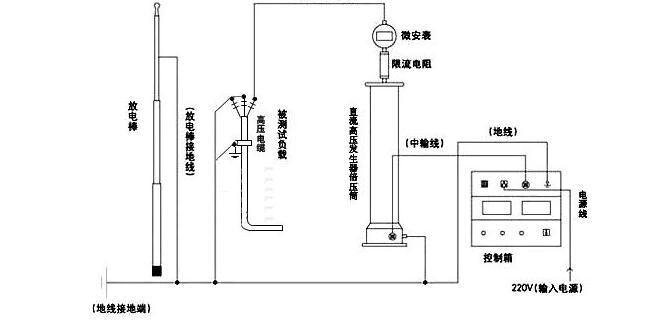

直流高压发生器接线图 KDZG-IV智能直流高压发生器

直流高压发生器接线图 KDZG-IV智能直流高压发生器

注：使用直流高压发生器进行容性负载试验时，应接入限流电阻。

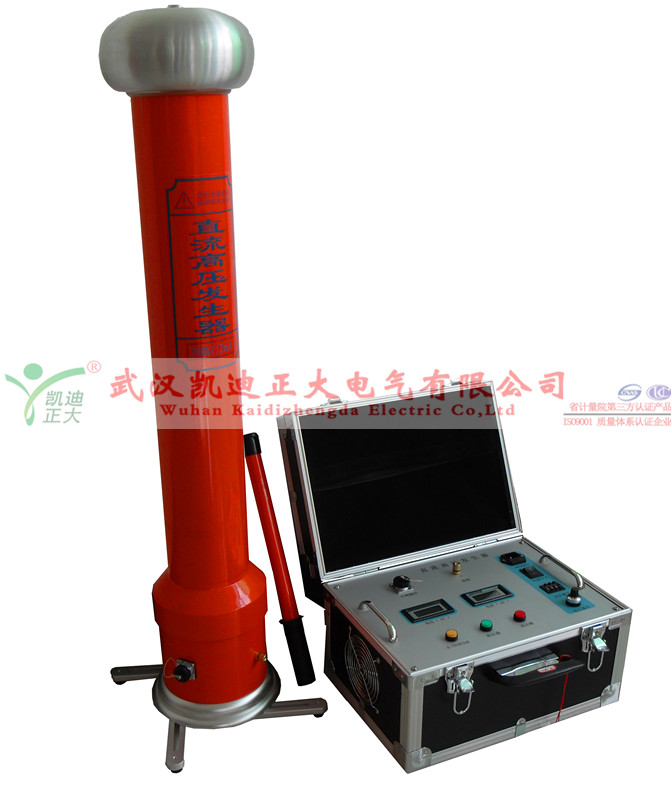

KDZG-IV智能直流高压发生器采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。

KDZG-IV系列智能直流高压发生器仪器主要部件选用美国、德国、日本等国高新技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。

KDZG-IV智能直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

KDZG-IV系列智能型直流高压发生器。应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，保持手动0.75UDC1mA功能。

   1. 自动氧化锌避雷器直流参数测量

   2. 自动油浸式变压器测量功能，

   3. 自动打印试验报告及保存实验报告，

   4. 保留了手动打印方式，

   5．增加了任意电压、电流下打印功能，

   6．总时间T1和分段计时T2功能。

   7．增加了万年历和时间功能，实验报告带有时间和日期。

技术条件

      1）电源：AC220V±10%，50Hz±1%

      2) 输出电压指示精度：数显表±（1.0 %读数±0.2KV）

      3) 输出电流指示精度：数显表±（1.0 %读数±2ma）

      4) 纹波系数：≤0.5%

      5) 0.75倍输出电压指示精度：＜ 1级，带锁存

      6）额定输出电压：0-60、0-120、0-200、0-300、0-400KV

      7) 额定输出电流：2mA、5mA、10mA

      8) 高压指示误差：＜±1.5%

      9) 泄漏电流指示误差：＜±1%

      7) 额定输出电流：2mA、5mA、10mA

使用条件

      1）相对湿度：25℃时不大于85%，无凝露

      2) 工作方式：间断使用30分钟

      3) 环境温度：- 10~ 40℃

      4) 海拔高度：1500m以下

注：400KV一体化的设备高压直接用拖地电缆引出。如需其它型号可与武汉凯迪正大电气有限公司直接联系定做。
