200KVA/30KV 工频交流耐压试验系统

作者：凯迪正大电气来源：武汉凯迪正大电气有限公司日期：2018-03-12 15:42:00阅读：

概述：工频交流耐压试验系统是最基本的试验设备。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。它由高压试验变压器、电动控制台、柱式调压器等组成。下面就各个部分的使用加以说明。

一、试验变压器：

1、结构：交流试验变压器铁芯采用优质冷轧取向硅钢片叠制而成。线圈为同心宝塔形多层圆筒式。低压线圈在内，高压线圈在外，箱体为八角形，装有移动铁轮。具有外形美观、移动方便等优点。

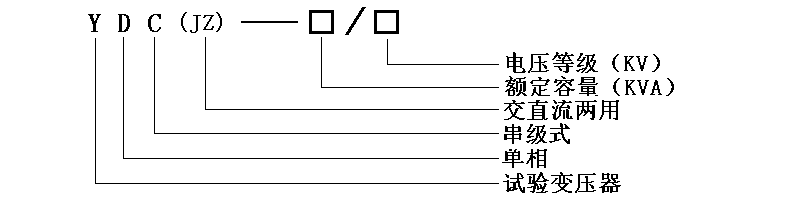

产品型号：

2、工作原理：

交流试验变压器：将工频两相380V电源接入TCWJH电动控制台，经调压器调节0～400V电压输入至试验变压器初级绕组，根据电磁感应原理，在次级绕组可得到可调的工频电压。

二、技术参数：

容量：200KVA

输入电压：400V

输入电流：500A

输出电压：30KV

输出电流：6.66A

仪表电压：100V

变比：300

三、控制台：

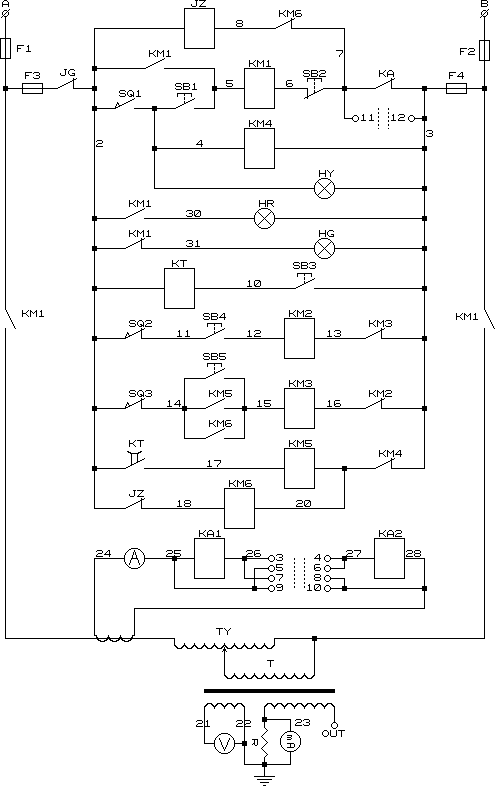

这部分是高压试验变压器的配套设备。具有调压，过流保护，耐压计时，高压电压、高压电流指示，计时时间到自动降压，过流自动降压等功能。

四、操作方法：

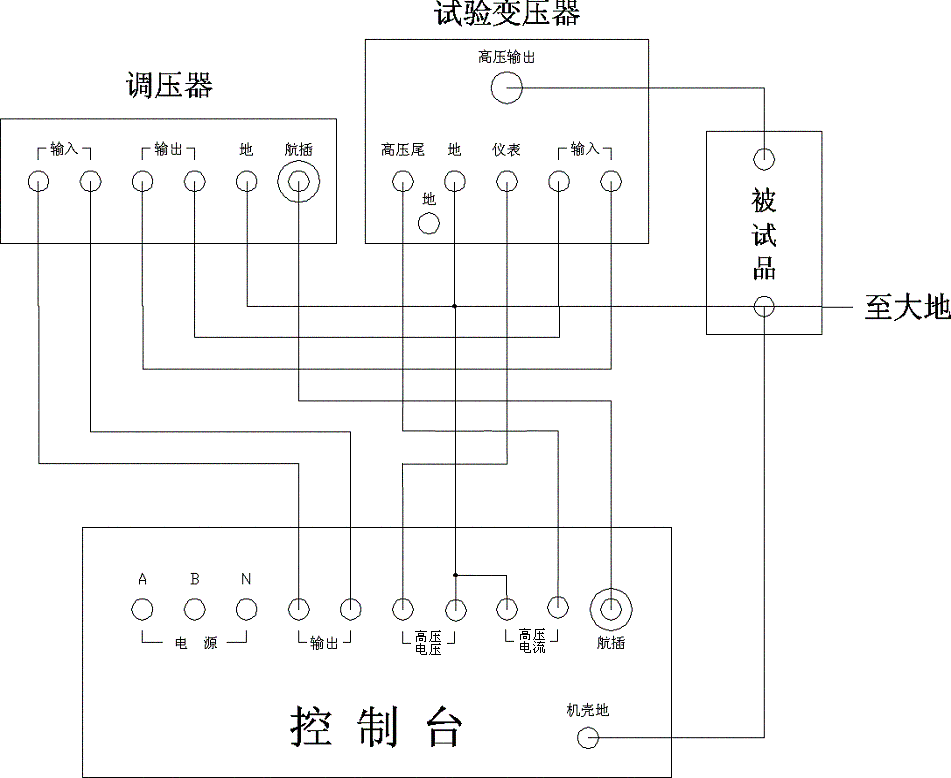

a) 按上图所示将电源（两相380V及零线）、TCWJH控制台、调压器、试验变压器、被试品及地线连接好，在联结调压器至TCWJH之间的航插时，特别注航插凸出槽和凹下槽对准，插进去再拧紧，千万不要不论位置强行插，这样很容易损坏航插。检查无误后再合上电源开关。合上电源开关后，电源指示绿灯（—HG）、零位指示黄灯（—HY）亮；如果零位指示灯不亮，则说明调压器不在零位，此时可按“点动降压”按钮使调压器降压直至零位指示灯亮为止。

b)按照被试品正常试验所需电流大小和耐压时间选定“电流倍率/切除”（—SA）开关的位置并设定好过流继电器（－ＫＡ）、时间继电器（－ＫＴ）的动作值。

过流继电器可按如下设定：过流动作设定值=过流继电器刻度盘读数ｘ50K，其中K为电流选择开关的状态值，分别为1，2及无穷大（OFF位置），用来变换过流继电器线圈的串并联及过流继电器的切除，无穷大不用，因为这样会切除过流继电器。

c)以上大多数工作就绪后，可合上操作台侧面的电源开关送电操作。按下“启动”按钮，送电指示灯亮，一次主回路接触器吸合，调压器受电。

d)按下“点动升压”按钮不放，调压器升压，同时，密切注视电压表的指示，当升到接近被试品规定的耐压值时，及时松开“点动升压”按钮，按下“计时”按钮并留意被试品的情况。

e)当耐压计时到时，操作台发出报警，调压器自动回零位，按下“停止”按钮和“计时”按钮，此时时间继电器及主回路断电，试验即告完成，可切断电源开关。

f)在升压或耐压过程中，如发生短路、闪络击穿等过流时，过流继电器（－KA）动作，切断主回路，调压器自动回零，表示被试品不合格。需要指出的是在耐压过程中出现过流的情况，调压器自动回零的同时应及时按下“计时”按钮切除过流继电器。

h)在升压或耐压过程中。如发生调压失控，应立即按下“总停”按钮停止升降压。

五、使用条件：

a)环境温度：0～40℃

b)海拔高度：＜1000m

c)相对湿度：＜85％

d)工作场所无严重影响绝缘的气体、蒸汽、化学性尘埃、及其它爆炸性和浸蚀性介质。
