为什么要对变压器直流电阻进行测试？

变压器是输电系统中的主要设备，其故障可能会引起爆炸甚至火灾等一系列事故，因此在变压器使用之前和使用的过程中都有一系列不可缺少的试验项目。其中包括变压器直流电阻测试。

什么是变压器直流电阻测试？

在采购新的变压器，或者进行维修后，电厂等电力企业须要对变压器做一系列的试验项目来保证变压器质量良好，而对变压器的直流电阻测试是其中不可避免的试验项目

那么什么是变压器直流电阻呢？

变压器直流电阻是指绕组的纯电阻阻抗，通过测量变压器的直流电阻可以判断变压器内部线圈的绝缘程度。检验三相绕组内部是否存在匝间短路，绕组接头的焊接质量等问题。

应该如何测量变压器直流电阻呢？

电流，电压表法，通过直流电流，用电压表测量其电压，用电流表测量电流，根据欧姆定律即可算出被测电阻值，值得注意的是，电流表和电压表自身也有电阻，会对变压器的直流电阻测量结果产生误差，不建议使用

平衡电桥法，常用的平衡电桥包括单臂电桥和双臂电桥，这种测量方法需要断电，同时拆去高压引线。然而，此种方法在每次测量时都需要花费很长时间来等待电流表和电压表稳定，导致试验的效率低下，耗费时间长

除了采用传统的压降法和电桥法以外，可以直接采用变压器直流电阻快速测试仪进行试验。直流电组快速测试仪采用新的电源技术，解决了电桥法测试速度慢的弊端。同时自身具备自动消弧功能和自动校准功能，解决了压将法的测量不准确的问题

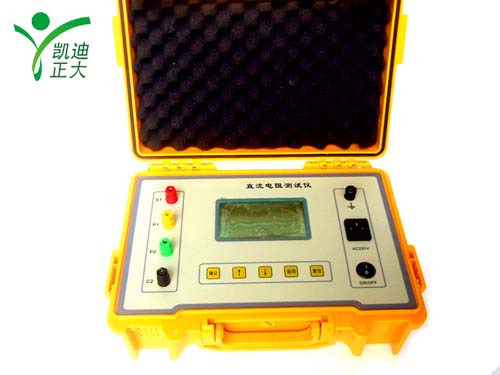

凯迪正大KDZR系列变压器直流电组快速测试仪可检测变压器，互感器，电抗器操作机构等感性线圈制造中半成品，成品出厂试验，安装，交接试验及电力部门预防性试验的测项目，能有效发现感性线圈的选材，焊接，连接部位松动，缺股，断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要仪器采用全新电源技术，具有体积小，重量轻，输出电流大，量程宽，数字显示，内部锂电池供电等特点。整机由单机片控制，自动完成自检，数据处理，显示等功能，具有自动放电和放电指示功能。技术上采用“四端”测量，消除引线电阻与接触引起的测量误差。是测量电力变压器及大型电机等各种感性负载电阻及低压开关接触电阻，电线电缆或焊接口电阻的理想仪器，其测量速度比电桥快一百多倍

功能特点

输出电流大，范围宽，速度快，体积小，重量轻，操作简单；

具有完善的保护电路和放电报警功能，减少误操作，可靠性强

采用高速微控制器，自动完成稳流判断，数据采集和阻值显示

仪器采用交直流两种模式;采用16Ah大容量电池，继续测试可达8小时

测试过程由微机控制，自动完成自校，稳流判断，数据处理，阻值显示

自动切换交流与直流供电，具有充电指示功能，过充保护

对于有载调压变压器直流电阻的纵向测试可一次供电完成

适用于110KV及以下电压等级变压器的直流电阻快速测量

可根据负载情选择不同档位输出电流，可选输出3~50A电流

仪器测量范围宽，0.001Ω~50KΩ

采用了大屏幕汉字显示，菜单操作界面友好，一目了然，方便操作

可存储500组测量数据，微型热敏式打印机现场随时打印实时数据

通过RS232串行口对设备内数据进行管理，实现无纸化办公.

参数要求

KDZR~3A  1mΩ~20mΩ  20mΩ~200m  0.2Ω~2Ω  20Ω~200KΩ

KDZR-5A  5A:200mΩ  2A:2Ω  0.2A:20Ω  0.02A:200Ω  0.002A~2000Ω

KDZR~10A  10A:0.001Ω ~0.8 Ω   5A:0.03Ω~1.6 Ω 1A:0.06 Ω ~8 Ω  200mA:0.1Ω~40Ω

40mA:0.3Ω~200Ω  <5mA:100Ω~50kΩ

KDZR-20A 1A:20mΩ~100Ω 3A:6mΩ~100Ω 10A:2mΩ~100Ω 20A:0Ω~100Ω

 KDZR-50A 2.5A:10mΩ 5A:1mΩ~2Ω 10A;1mΩ~2Ω 20A；1mA:1mΩ~500mΩ  50A:1mΩ~600mΩ

测量精度：0.5级 准确度：0.2%±1μΩ  分辨率0.1μΩ

工作电源：锂离子可充电电池 最大功耗：15~1000W  充电电源;AC220V±10%.50HZ±1HZ,

工作温度：-20~50℃ ，环境湿度：≤80%RH,无结露
