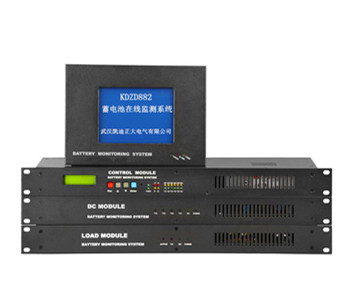

KDZD820UPS蓄电池在线监测系统

KDZD820蓄电池在线监测系统是以蓄电池内阻，蓄电池端电压，蓄电池组总电压，蓄电池组总电流和蓄电池组所在环境的温度为主要监测参数，对电池性能，状态进行实时监测并且分析电池性能发展趋势对电池寿命作出判断的在线监测系统。本系统可跟踪电池的性能均衡性，当发现性能严重恶化的故障电池，系统会立即报警，为电池组“精细”维护提供依据。

功能特点

具有网络报警功能，自动定时巡检蓄电池端电压，自动记录测试数据，单节电池和电池内阻性能状态即可在现场观测，也可在数据中心观测

现场检测无需人工介入，全隔离独立测试回路，即不受用户设备和电池组的正常运行

当电池组进入放电状态时，系统应具有提供并维持完整和实时的放电记录，同时显示动态在线的电池组电压，各个单体电压，电池串电流和环境温度和单体蓄电池温度的功能，同时还应提供电池组电压，单体电压和电流对时间的图标，用于对放电过程的回放，

具有蓄电池开路，蓄电池短路自动判断警告功能，蓄电池内阻告警功能，单体电压过压，欠压告警功能，蓄电池组过压欠压告警功能。自动监测电池组性能均衡性，，诊断电池故障，电池出现故障时自动报警

即能通过以太网进行远距离操作，又能现场测试，数据可以通过太网上传至计算机，也可以人工到现场用U盘读取。带RS485接口与干接口，供第三方接入用，也可带网络口

每个蓄电池配备一个监测模块，以实现对温度，电压，电阻的全方位监测具有自动监控，显示和记录蓄电池组电压，充放电电流，蓄电池单体电压，单体温度，环境温度，蓄电池单体内阻，电池间连接电阻的功能

可通过一个TCP/IP网络通信口与远程监控总系统通讯，装置IP地址根据需要可以进行任意修改，具有故障电池屏蔽功能，当出现故障电池现场人员进行短接等临时措施后可方便的屏蔽掉该节电池的故障告警

技术指标

监测电池数量：最大可监测总电池数960节

监测电池范围：2V,6V,12V，容量范围：0~2000AH

电池组电压：范围：0~480V（600V）精度：±0.5% +0.2V

单体电压：监测范围：1.5~2.5V，9~15V，精度：0.1%

单体电池内阻：范围：100~65535UΩ,精度：±2%+3UΩ

电池温度监测：-10℃~+70℃，精度：±0.5℃

电池组充放电电流：范围：0~1000A（选配电流钳）精度:0.2%

通讯：以太网接口，接RS-485，USB接口
