400-027-3099作者：凯迪正大股份来源：武汉凯迪正大电气有限公司日期：2019-04-12 17:13:00阅读：

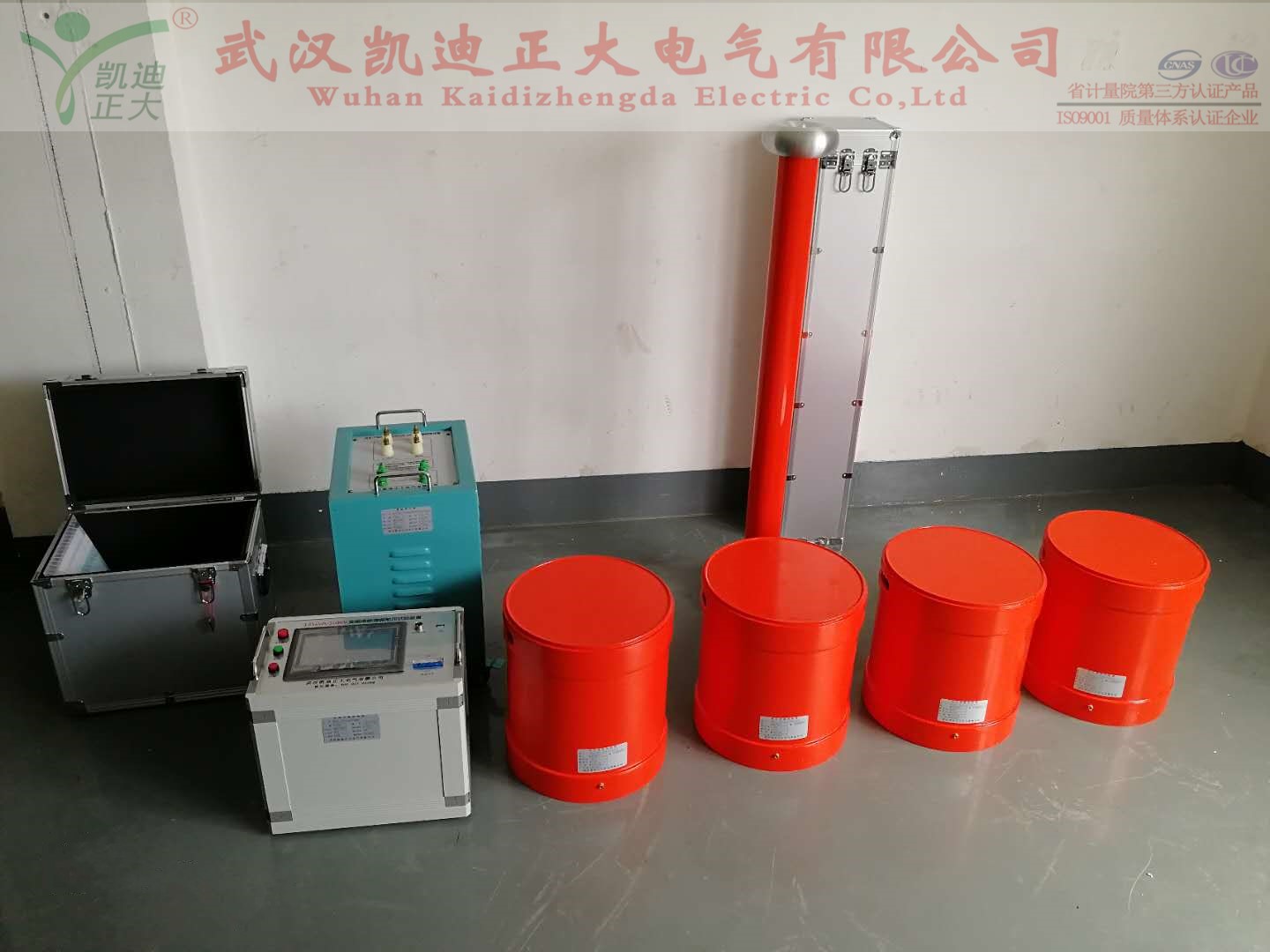

| 变频串联谐振试验装置配置尺寸及价格一览表 | ||||||||||||
| 规格 型号 |
产品配置 | 试验对象 | 标准测 试线包（套） |
单价（元）（含税） | ||||||||
| 激励变压器规格（kVA/kV/kg） | 变频电源 (kW) |
电抗器 (kVA/kV/H-kg） |
电容分压器 （kV/pF） |
电压等级（kV） | 截面积 ( mm²) |
长度（km） | 运行频率 （Hz） |
试验电压（kV） | 激励变输出端选择（kV） | |||
| 22/22 | 1.5kVA/1.5kV/ 0.4kV-35kg |
5.5kW/220/ 380V |
单节（共一节）22kVA/22kV/ 110H-30kg |
30kV/3000pF | 10kV | 630 mm² | 0.2km | 30-300Hz | ≤22kV | 1.5kV | 含 | |
| 300 mm² | 0.5km | |||||||||||
| 120 mm² | 0.6km | |||||||||||
| 25 mm² | 1km | |||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø222X365 （直径X高度） |
Ø100X400 （直径X高度 |
||||||||
| 44/22 | 3kVA/1.5kV/ 0.4kV-35kg |
5.5kW/220/ 380V |
单节（共两节）22kVA/22kV/ 110H-30kg |
30kV/3000pF | 10kV | 630 mm² | 0.6km | 30-300Hz | ≤22kV | 1.5kV | 含 | |
| 300 mm² | 1km | |||||||||||
| 120 mm² | 1.2km | |||||||||||
| 25 mm² | 2km | |||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø222X365 （直径X高度） |
Ø100X400 （直径X高度） |
||||||||
| 88/22/44 | 6kVA/1.5/3kV/ 0.4kV-58kg |
5.5kW/220/ 380V |
单节（共两节）44kVA/22kV/ 55H-48kg |
50kV/2500pF | 10kV | 630 mm² | 1.5km | 30-300Hz | ≤22kV | 1.5kV | 含 | |
| 300 mm² | 2km | |||||||||||
| 120 mm² | 2.5km | |||||||||||
| 25 mm² | 4.5km | |||||||||||
| 10kV电气设备 | 30-300Hz | ≤42kV | 3kV | |||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X500 （直径X高度） |
||||||||
| 132/22 | 6kVA/1kV/ 0.4kV-55kg |
5.5kW/220/ 380V |
单节（共三节） 44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630 mm² | 2km | 30-300Hz | ≤22kV | 1kV | 含 | |
| 300 mm² | 3km | |||||||||||
| 120mm² | 4.5km | |||||||||||
| 25mm² | 7km | |||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø100X400 （直径X高度） |
||||||||
| 176/22 | 7.5kVA/1kV/ 0.4kV-60kg |
7.5kW/220/ 380V |
单节（共四节） 44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630mm² | 2.5km | 30-300Hz | ≤22kV | 1kV | 含 | |
| 400mm² | 3.5km | |||||||||||
| 300mm² | 4km | |||||||||||
| 120mm² | 5.5km | |||||||||||
| 25mm² | 9km | |||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø100X400 （直径X高度） |
||||||||
| 220/22 | 10kVA/1kV/ 0.4kV-65kg |
11kW/220/ 380V |
单节（共五节）44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630mm² | 3.5km | 30-300Jz | ≤22kV | 1kV | 含 | |
| 300mm² | 5km | |||||||||||
| 300mm² | 5km | |||||||||||
| 120mm² | 7km | |||||||||||
| 25mm² | 11.5km | |||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 460X340X415（长X宽X高） | Ø282X435 （直径X高度） |
Ø100X400 （直径X高度） |
||||||||
| 264/22 | 12kVA/1kV/ 0.4kV-68kg |
11kW/220/ 380V |
单节（共六节）44kVA/22kV/ 55H-48kg |
30kV/3000pF | 10kV | 630mm² | 4km | 30-300Jz | ≤22kV | 1kV | 含 | |
| 300mm² | 6km | |||||||||||
| 120mm² | 7.5km | |||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 460X340X415（长X宽X高） | Ø282X435 （直径X高度） |
Ø100X400 （直径X高度） |
||||||||
| 108/54 | 6kVA/1.5/3kV/ 0.4kV-58kg |
5.5kW/220/ 380V |
单节（共四节） 27kVA/27kV/ 120H-55kg |
60kV/2500pF | 35kV | 300mm² | 0.5km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 120mm² | 0.6km | |||||||||||
| 25mm² | 1km | |||||||||||
| 10kV | 300mm² | 2km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 120mm² | 1.5km | |||||||||||
| 25mm² | 3km | |||||||||||
| 10kV电气设备 | ≤42kV | 3kV | ||||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X500 （直径X高度） |
||||||||
| 135/54 | 7.5kVA/1.5/3kV/ 0.4kV-65kg |
5.5kW/220/380V | 单节（共四节） 33.75kVA/27kV/ 100H-60kg |
60kV/2500pF | 35kV | 300mm² | 1km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 120mm² | 1.2km | |||||||||||
| 10kV | 630mm² | 2km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 3km | |||||||||||
| 10kV电气设备 | 30-300Hz | ≤42kV | 3kV | |||||||||
| 尺寸（mm） | 450X330X430（长X宽X高） | 400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X500 （直径X高度） |
||||||||
| 108/108 | 6kVA/1.5/3/6kV /0.4kV-60kg |
5.5kW/220/ 380V |
单节（共四节）27kVA/27kV/ 110H-53kg |
100kV/1000pF | 35kV | 630mm² | 0.4km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 0.6km | |||||||||||
| 120mm² | 1km | |||||||||||
| 25mm² | 1.5km | |||||||||||
| 10kV | 630mm² | 1.5km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4km | |||||||||||
| 10kV电气设备 | 30-300Hz | ≤42kV | 3kV | |||||||||
| 35kV电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X800 （直径X高度） |
||||||||
| 135/108 | 7.5kVA/1.5/3/6kV/0.4kV-60kg | 7.5kW/220/ 380V |
单节（共四节）33.75kVA/27kV/ 100H-60kg |
100kV/1000pF | 35kV | 630mm² | 0.6km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1km | |||||||||||
| 120mm² | 1.2km | |||||||||||
| 25mm² | 2km | |||||||||||
| 10kV | 630mm² | 1.8km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 2.5km | |||||||||||
| 120mm² | 3.5km | |||||||||||
| 25mm² | 5.5km | |||||||||||
| 35kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
400X280X400（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X800 （直径X高度） |
||||||||
| 162/108 | 10kVA/1.5/3/6kV/0.4kV-75kg | 11kW/220/ 380V |
单节（共四节） 40.5kVA/27kV/ 80H-75kg |
100kV/1000pF | 35kV | 630mm² | 0.8km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1.5km | |||||||||||
| 120mm² | 2km | |||||||||||
| 25mm² | 2.5km | |||||||||||
| 10kV | 630mm² | 2km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 3km | |||||||||||
| 120mm² | 3.5km | |||||||||||
| 25mm² | 6km | |||||||||||
| 35kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
460X340X415（长X宽X高） | Ø342X490 （直径X高度） |
Ø140X800 （直径X高度） |
||||||||
| 216/108 | 11kVA/1.5/3/6kV/0.4kV-75kg | 11kW/220/ 380V |
单节（共四节） 54kVA/27kV/ 68H-80kg |
100kV/1000pF | 35kV | 630mm² | 1.0km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1.6km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 3km | |||||||||||
| 10kV | 630mm² | 3km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 4km | |||||||||||
| 120mm² | 5km | |||||||||||
| 25mm² | 8km | |||||||||||
| 35kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
460X340X415（长X宽X高） | Ø342X490 （直径X高度） |
Ø140X800 （直径X高度） |
||||||||
| 270/54 | 15kVA/1.5/3kV/ 0.4kV-95kg |
15kW/220/ 380V |
单节（共四节）67.5kVA/27kV/ 50H-90kg |
60kV/2500pF | 35kV | 630mm² | 1.5km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4km | |||||||||||
| 10kV | 630mm² | 3.5km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 5km | |||||||||||
| 120mm² | 7km | |||||||||||
| 25mm² | 10km | |||||||||||
| 10kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸（mm） | 520X520X460 （长X宽X高） |
460X340X415（长X宽X高） | Ø342X490 （直径X高度） |
Ø140X500 （直径X高度） |
||||||||
| 270/108 | 15kVA/1.5/3/6kV/0.4kV-110kg | 15kW/220/ 380V |
单节（共四节）67.5kVA/27kV/ 50H-90kg |
110kV/1500pF | 35kV | 630mm² | 1.5km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4km | |||||||||||
| 10kV | 630mm² | 3.5km | 30-300Hz | ≤22kV | 1.5kV | |||||||
| 300mm² | 5km | |||||||||||
| 120mm² | 7km | |||||||||||
| 25mm² | 10km | |||||||||||
| 35kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 尺寸（mm） | 520X520X460 （长X宽X高） |
460X340X415（长X宽X高） | Ø342X490 （直径X高度） |
Ø140X800 （直径X高度） |
||||||||
| 160/160 | 10kVA/2.5/5/10kV/0.4kV-75kg | 11kW/220/ 380V |
单节（共四节） 40kVA/40kV/ 110H-65kg |
160kV/750pF | 35kV | 630mm² | 0.5km | 30-300Hz | ≤52kV | 2.5kV | 含 | |
| 300mm² | 0.8km | |||||||||||
| 120mm² | 1km | |||||||||||
| 25mm² | 1.5km | |||||||||||
| 10kV | 630mm² | 1.5km | 30-300Hz | ≤22kV | 2.5kV | |||||||
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4.5km | |||||||||||
| 35kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 5kV | |||||||||
| 110kV主变，电容量≤0.02uF | 45-65Hz | ≤160kV | 10kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
460X340X415（长X宽X高） | Ø342X490 （直径X高度） |
Ø140X800（两节） （直径X高度） |
||||||||
| 200/200 | 12kVA/3/6/12kV/ 0.4kV-85kg |
11kW/220/ 380V |
单节（共四节） 50kVA/50kV/ 100H-75kg |
200kV/750pF | 35kV | 630mm² | 0.4km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 0.6km | |||||||||||
| 120mm² | 1km | |||||||||||
| 25mm² | 1.5km | |||||||||||
| 10kV | 630mm² | 1.5km | 30-300Hz | ≤22kV | 3kV | |||||||
| 300mm² | 2km | |||||||||||
| 120mm² | 2.5km | |||||||||||
| 25mm² | 4.5km | |||||||||||
| 35kV及以下电压等级电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 110kV主变，电容量≤0.02uF | 45-65Hz | ≤160kV | 12kV | |||||||||
| 110kVGIS | 30-300Hz | ≤184kV | 12kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
460X340X415（长X宽X高） | Ø342X490 （直径X高度） |
Ø140X800（两节） （直径X高度） |
||||||||
| 216/216 | 12kVA/3/6/12kV/ 0.4kV-85kg |
11kW/220/ 380V |
单节（共六节） 36kVA/36kV/ 110H-60kg |
220kV/750pF | 35kV | 630mm² | 0.6km | 30-300Hz | ≤52kV | 3kV | 含 | |
| 300mm² | 1.0km | |||||||||||
| 120mm² | 1.5km | |||||||||||
| 25mm² | 2.2km | |||||||||||
| 10kV（其中三节电抗器接地） | 630mm² | 2km | 30-300Hz | ≤22kV | 3kV | |||||||
| 300mm² | 3km | |||||||||||
| 120mm² | 4km | |||||||||||
| 25mm² | 6.5km | |||||||||||
| 35kV及以下电气设备 | 30-300Hz | ≤95kV | 6kV | |||||||||
| 110kV主变，电容量≤0.02uF | 45-65Hz | ≤160kV | 12kV | |||||||||
| 110kVGIS | 30-300Hz | ≤184kV | 12kV | |||||||||
| 尺寸（mm） | 480X420X385 （长X宽X高） |
460X340X415（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X800（两节） （直径X高度） |
||||||||
| 270/270 | 15kVA/4/8/16kV/ 0.4kV-115kg |
15kW/220/ 380V |
单节（共六节） 45kVA/45kV/ 110H-65kg |
270kV/500pF | 110kV | 300mm² | 0.2km | 30-300Hz | ≤128kV | 4kV | 含 | |
| 35kV | 630mm² | 0.8km | 30-300Hz | ≤52kV | 4kV | |||||||
| 300mm² | 1km | |||||||||||
| 120mm² | 1.5km | |||||||||||
| 25mm² | 2km | |||||||||||
| 10kV电缆（其中三节电抗器低端接地） | 630mm² | 2km | 30-300Hz | ≤22kV | 4kV | |||||||
| 300mm² | 3km | |||||||||||
| 120mm² | 4.5km | |||||||||||
| 25mm² | 7km | |||||||||||
| 110kV及以下电压等级电气设备 | 30-300Hz | ≤265kV | 16kV | |||||||||
| 110kV主变，电容量≤0.02uF | 45-65Hz | ≤160kV | 8kV | |||||||||
| 尺寸（mm） | 520X520X460 （长X宽X高） |
460X340X415（长X宽X高） | Ø282X435 （直径X高度） |
Ø140X1000( 两节） （直径X高度） |
||||||||
