《2018产品选型手册开始发行了》变压器，油化检测仪器系列选型

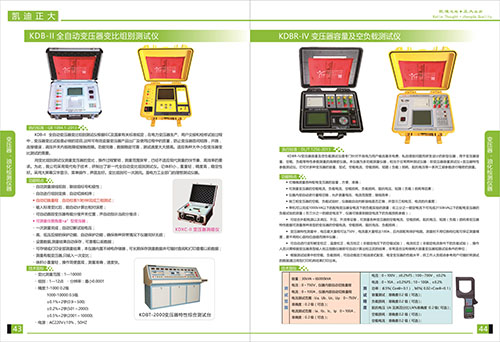

上一次给大家介绍了变压器，油化检测仪系列中KDZR系列变压器直流电阻测试仪和KDZRS-20变压器直流电阻测试仪(三通道)，今天要介绍的主角也是变压器，油化检测仪器中KDB-II自动变压器变比组别测试仪和KDBR-IV变压球容量及空负载测试仪

首先我们来介绍KDB-II自动变压器变比组别测试仪，KDB-11自动变压器变比组别测试仪是根据ICE及国家有关标准规定，在电力变压器生产，用户交接和检修试验过程中，变压器变比试验是做的项目这样可以有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障，功能完善，数据稳定可靠，测试速度大大提高。适应各种大中小型变压器变比测试需要。用变比组别测试仪测量变压器变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏，高效率的要求。为此，沃茨采用现代电子技术，研制出新一代自动变比组别测试仪，它具有体积小，重量轻，精度高，稳定性好。采用大屏幕汉字显式，菜单操作，界面友好，变比组别可一次完成，是电力工业部门理想测试仪器。

KDB-II 自动变压器变比组别测试仪具有自动测量接线组别，联结组标号和极性，自动进行组别变换，自动校表10秒钟完成三相测试；输入标准变比后，能自动计算出相对误差；可自动跟踪变压器有载分接开关位置，并自动指示当前分接点，可测量任意角度“Z”型变压器，一次测量完成，自动切断试验电压；高,低压反接的保护功能，自动保护功能，确保各种异常情况下仪器完好无损；设置数据，测量结果自动保存，可查看以前数据；可存储或打印全部测量结果，本仪器内置不掉电存储器，可长期保存测量数据并可随时查阅和打印查看以前数据；测量有载变压器，只输入一次变比；体积小重量轻，操作简单，测量准确，速度快。变比测量范围：1-10000，组别：1-12点 分辨率：最小0.0001 精度：1-1000 0.2级

1000-10000 0.5级 ±0.1%+2字（0.9~500）±0.2%+2字（501~2000）±0.5%+2字（2001~10000）

电源：AC220v±10%,50HZ

接下来介绍KDBR-IV变压器容量及空负载测试仪，KDBR-IV变压器容量及空负载测试仪是专门针对不良电力用户偷逃基本电费，私自增容问题而研发设计的新型仪器，用于变压器容量，空载，负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器特性参数测试仪。它对多种变压器的容量，型式，空载电流，空载损耗，阻抗电压等一系列工频参数进行精密的测量。

KDBR-IV变压器容量及空负载测试仪功能特点

可以精确测量各种配电变压器的容量，方便，准确，可以测量变压器的空载电流，空载损耗，负载损耗，阻抗电压，短路（负载）损耗等变压器特性数据可测量各种类型的变压器的空载电流，空载损耗，阻抗电压，负载损耗；变压器特性测量中，电压最大量程可达750V,电流最大量程达100A,且内部配有保护电路。测量时不用切换档位即可保证测量轻度，更不用担心因档位选错而烧坏仪器；可自动进行波形畸变校正，温度校正，温度校正，电压校正（非额定电压下的空载试验），电流校正非额定电流情况下的负载试验），操作人员只需要根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位；根据测试结果中的空载，负载，负载损耗，可自动推定三相油浸式配变，电变变压器的性能水平，供工作人员现场参考用户可随时将测试的数据通过微型打印机将结果打印出来。

测试范围;容量：30KVA~65000KVA  电压：0~75V，仪器内部自动切换量程，电流：0~100A，仪器内部自动切换量程，电压测试范围：Ua,Ub,Uc.Up,0~750V,准确度：0.2级（可选），电流测试范围：la,lb,lc,lp,0~100A,准确度;0.2级（可选）

测试精度：电压：0~100V,±0.2%FS;100~700V,±2%
