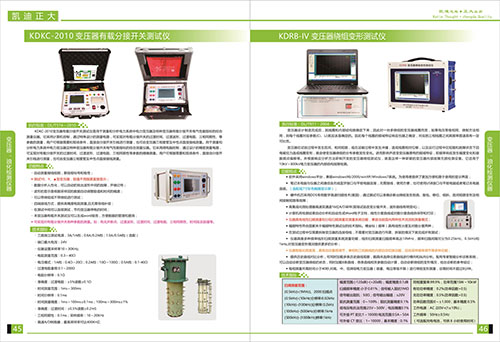

《2018产品选型书册开始发行了》变压器，油化检测仪器

上次给大家介绍了KDB-11自动变压器变比组别测试仪和KDBR-IV变压器绕组变形测试仪，今天给大家介绍的的主角是KDKC-2010变压器有载分接开关测试仪和KDRB-IV变压器绕组变形测试仪。

首先给大家介绍的是KDKC-2010变压器有载分接开关测试仪，KDKC-2010变压器有载分接开关测试仪是用于测量和分析电力系统中电力变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过度时间，过度波形，过度电阻，三相同期性等参数的测量，用户可根据需求和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。用于测量和分析电力系统中电力变压器特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过度时间，过度波形，过度电阻，三相同期等参数的精准测量。用户可根据需要和现场条件，直接由分接开关引线进行测量。

KDKC-2010变压器有载分接开关测试仪可自动测量接线组别，联结组标号和极性，测试Y0,Y变压器，阻值不用换算直接显示，数据分析人性化，可以自动的找出波形中间的故障，并做记号，波形的显示是根据采样回的数据自动调整阻值和时间的幅度，可以带绕组或不带绕组进行测试，四端接线方式，提供高精度电阻测量，且无需导线补偿，在测试中间可以连续测试，节约变压器停电的时间，本变压器有载开关测试仪可以生成Word报告，方便数据的管理和查询；可实现对有载分接开关各种参数的测量。如：有无开断点，过渡波形，过渡时间=过渡电阻，三相同期性，时间段及阻值等

技术指标

三路独立测试电源，3A、1A档。0.6A、0.2A档，1.0A/0.5A档。（选配），端口最大电压：24V，仪器设置采样率10~30KHz，电阻测量范围：0.3~40Ω，电压模式：1A档：0.4Ω~20Ω

0.2A档：10Ω~100Ω, 0.5A档：0.1~40Ω，过渡电阻量程：0.1~200Ω

电阻分辨率：0.1ms 准确性：过渡电阻：±0.5%读数±0.2ms,三相同期性;0.1ms,采样频率：10~20KHZ,高速A/D转换器，最高采样率可达400KHZ;

接下来介绍的是KDRB-IV变压器绕组变形测试仪，变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同。绕制方法相同，则每个线圈对应参数（CI,LI）就应该是确定的，因此每个线圈的频域特性响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

变压器在试验过程中发生匝间，相间短路，或在运输过程中发生冲撞，造成线圈相位相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有频域特征，即频率响应发生幅度变化和谐振点偏移等。并根据响应分析方法研究方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备，它适用于10KV-800KV电力变压器的内部结构故障检测。

KDRB-IV变压器绕组变形测试仪软件采用Windows平台，兼容windows98/2000/windows7系统，为使用者提供了更加方便和易于使用的显示界面，笔记本电脑与仪器之间通信由无线蓝牙接口与平板电脑连接，无需接线，使用方便，也可使用USB接口与平板电脑连接（选配7寸彩色触摸显示屏）硬件芯采用DDS专用数字高速扫频技术（美国），通过测试可以准确诊断绕组发生扭曲，鼓包，移位，倾斜，匝间短路变形及相间接触短路等故障。高集成化微处理器高速双通道16位A/D采样（现场试验改变分接开关，波形曲线有明变化），计算机将检测结果自动分析和自动生成Word电子文档，线性分度曲线或对数分度曲线供保存和打印。仪器具有线性扫频测量和分段扫频测量系统测量功能，线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz,频率扫描间隔可分为0.25KHz，0.5kHz和1KHz,对变压器变形情况提供更多分析，仪器智能化程度高，具有自动量程调节，单相和三相换线的内部自动切换功能，自动采样频率调节等多种功能；提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断的参考结论；每相测量所需时间小于40秒，对高，中，低绕组电力变压器（容量，电压登记不限）进行绕组变形测量，总需时间不超过8分钟

扫频测量范围：（0.5KHZ）~（1MHz）,2000扫频点，（0.5khz）-（10KHZ）分辨率：0.02KHZ,

（10khz）-（100KHZ）分辨率：0.2KHZ,（100khz）-（500KHZ）分辨率：1KHZ,（500khz）-（1000KHZ）分辨率：1KHZ,幅度范围-（12dB）-（=20db）;幅度精度：0.1dB,扫描频率精度：小于0.01%；信号输入阻抗：1MΩ,信号输出阻抗：50Ω,信号输出幅值：±20V，阻抗测量范围：0~100%,阻抗测量精度;0.1%,低电压电抗法范围：0~100%，阻抗测量精度：0.1%，低电压电抗法范围：25V-500V,电压精度;0.1%，可外接PT变比：1~10000；电流范围;0.5~50A,可外接CT变比：1~10000，基本精度：0.1%，同相重复率;99.9%,功率范围：15W~10KW,有功功率精度：0.2%（功率因数>0.5），无功功率精度：0.5%（功率因数>0.5），功率因数范围;0~±1.000;基本精度;0.5%,工作电源：AC 220V×（1±10%）工作频率：50Hz±0.5Hz（可选配充电电池，可供8小时使用时间）
