凯迪正大ST3598H变频串联谐振高压试验装置小知识

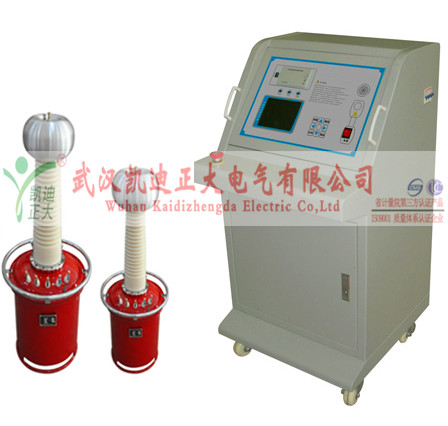

凯迪正大ST3598H便携式变频串联谐振高压试验装置小知识

在电力系统中，变频串联谐振也称为串联谐振装置，是根据不同试验对象的容量大小，电压等级而设计的大容量、高电压电力预防性试验设备，变频串联谐振是由变频控制器、励磁变压器、补偿电容器、电抗器和电容分压器组合而成，广泛用于电力变压器、GIS全封闭组合电器、电力电缆、母线、开关等电力设备的绝缘性能检测。

随着电力设备的发展，大量高电压电气设备投入运行，在对这些设备进行交流耐压时，如果仍采用工频试验装置，会造成其设备庞大、笨重、现场运输困难等问题，于是10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验采用变频串联谐振耐压方式。

由于被试品的不同，试验电压，试验电容会不同，从而励磁变压器的接线方式会不同，使用电抗器的节数也不同，所以在得知被试品参数后，最好初步计算一下，以便确定设备的选型。通过计算此次试验的设备选型为：凯迪正大ST3598H便携式变频串联谐振高压试验装置。

凯迪正大ST3598H便携式变频串联谐振高压试验分为三个步骤：

第一设备接线，试验前对设备进行正确可靠的连接，是成功完成试验的先决条件，错误的接线不但可能损坏试验设备，更是危机到人身安全。此试验为高压试验，试验现场应该装设遮拦或围栏，且与试验设备应有足够的安全距离，向外悬挂“高压止步”“高压危险”等标示牌，并派专人看守。

第二参数设置，正确的参数设置，才能使分压器完成正确可靠的采样，发送给装置主机使主机微机系统做出正确的分析，监控整个实验过程，有突发情况时，对设备进行可靠保护。

第三进行耐压。

凯迪正大变频串联谐振装置原理：

（1）串联谐振原理：

回路中，当容抗(1/（ωCx）= 感抗(ωL)时，回路发生谐振现象， 此刻，

Us = Ur，Uc = UL，

Q = Uc / Ur = 1/（ωCR）， Q称为品质因数值；

一般情况下， 当回路发生串联谐振时，电容CX、电感L上的电压放大了Q倍。

（2）变频串联谐振原理：

变频串联谐振是运用串联谐振原理，调节变频电源的输出频率f，使回路电感L和试品CX发生串联谐振。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振，串联谐振电压即为加到试品上电压。

凯迪正大便携式串联谐振装置特点：

当回路中形成谐振时，此时 Us = Ur，Uc = UL，Q值定义为：Q = Uc/Ur = 1/（ωCR）。

一般情况下变频串联谐振系统的Q值能达到几十至上百，由此可知试品试验容量能达到励磁变输出容量的Q倍，也就是说：变频串联谐振系统将励磁变的试验电压和容量放大了Q倍。
