凯迪正大电缆故障检测仪和变频互感器测试仪试验过程
作者：王志龙来源：武汉凯迪正大电气有限公司日期：2019-01-10 13:50:00阅读：
凯迪正大电缆故障检测仪和变频互感器测试仪试验过程

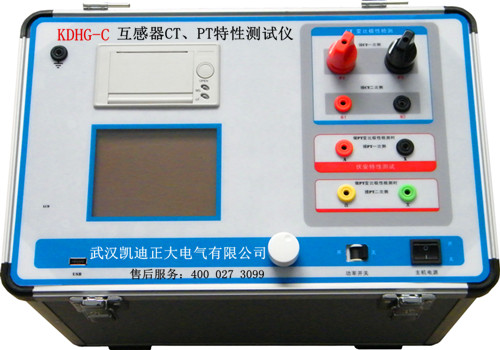

KDHG系列变频式互感器特性综合测试仪是一种专门为测试互感器：PT、CT（保护类、计量类）、伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位（角差）测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等设计的多功能现场试验仪器。
实验时仅需设定测试电压/电流值，不需要设置步长、分段点等参数，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
凯迪正大变频互感器测试仪和电缆故障测试仪：
先用变频互感器测试CT互感器变比、极性、励磁、直流电阻，然后找了一根80米35kV电缆新电缆并人为制造故障点进行电缆故障试验。
CT互感器变比、极性、励磁、直流电阻试验：
第一步： CT互感器所在开关柜须停电，CT互感器需与电力系统几乎脱离。
第二步：按照仪器标明的接线图接好设备与试品的连接线。
第三步：接上电源，开机并设置好参数后，开始试验。
第四步：得出试验结果，与出厂值和以前测值进行比较，是否有异常数据，如有，则分析造成异常数据的原因后再次进行试验。在现场进行设备演示时，第一、二次发现变比测试异常，后来发现CT二次没有与监测设备脱离，导致测试异常。排除问题后，试验设备大多数测试结果正常。

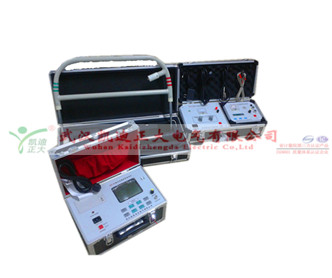

凯迪正大KD-21系列电缆故障试验，整个电缆故障试验的流程如下。
在试品人为制造故障点，进行电缆故障测试，由于制造的故障点，不具备电缆故障粗测判断条件。原因是：
1、故障点与终端太近，只相隔2米。
2、故障点绝缘太好，用八次脉冲法测时，高压脉冲无法击穿。
所以测出的波形不断与开路波形极性一致且波形几乎重叠在一起。最后定点时，加大冲击高压输出，故障点还是击穿放电了，很响亮的声音，隔老远都听得见，试验最后还是都圆满完成
测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。
