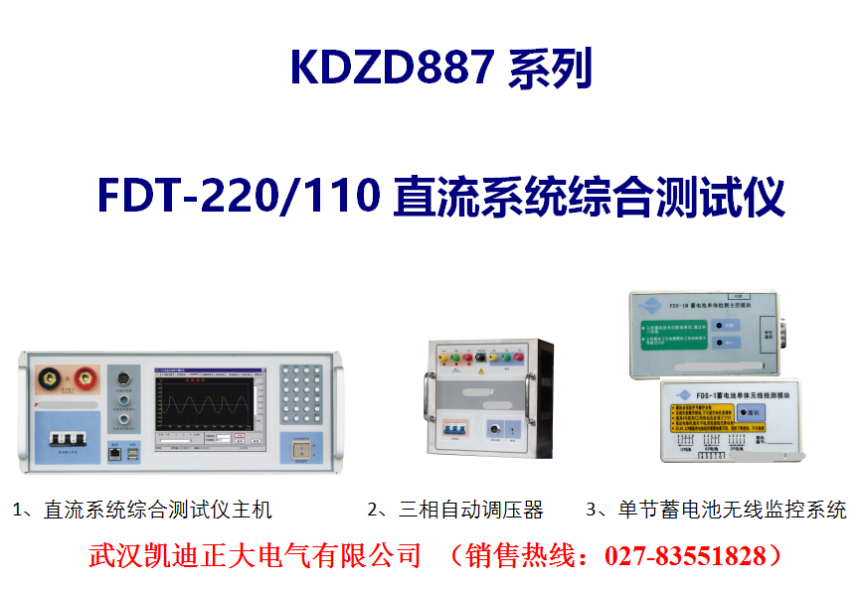

KDZD887系列FDT-220/110直流系统综合测试仪附录C充电机测试相关标准解读
作者：雷帅来源：武汉凯迪正大电气有限公司日期：2019-01-15 15:40:00阅读：
KDZD887系列FDT-220/110直流系统综合测试仪附录C充电机测试相关标准解读
C.1电压整定误差
GB/T 19826-2005中第6.4.2条中规定了充电电压整定误差的测试方法及数据处理方法。充电装置在稳压状态下，直流输出电压设定在表2规定的整定范围内（对于整定好的充电机，则只有一个电压测试点，对于控制母线，通常取105％Un，对于动力母线，常取110％)，交流输入电压为额定值，调整负载电流为50%额定值，分别测量其充电装置的输出电压UZ。按公式△U= (Uz-Uz0)/Uz0×100%计算整定误差。
式中：△U——电压整定误差；UZ——交流输入电压为额定值且负载电流为50%的额定电流时，输出电压测量值；UZ0——输出电压的设定值。
C.2电流整定误差
GB/T 19826-2005中第6.4.1条中规定了充电电流整定误差的测试方法及数据处理方法。充电装置在恒流充电状态下，交流输入电压为额定值，调整充电电压在90%~120Un范围内的中间值，分别测量充电电流值IZ，按公式△I= (Iz-Iz0)/ I z0×100%计算整定误差。
式中：△I——电流整定误差；IZ ——交流输入电压为额定值且充电电压在调整范围内的中间值时，充电电流测量值；IZ0——充电电流的设定值。
C.3稳压精度
按照 GB19826-2005《电力工程直流电源设备特性通用技术条件及安全要求》的规定，充电浮充装置在浮充电或均充电（稳压）状态下，交流输出电压在其额定值的±15％内变化，输出电流在额定值０～100%范围内变化，输出电压在其浮充电压调节范围的任一数值上保持稳定，直流系统稳压精度、纹波系数数值以下表可供参考：
| 充电装置类型 | 稳压精度 | 稳流精度 | 纹波有效系数 | 纹波峰值系数 |
| 高频开关电源型 | ±0.5% | ±1% | 0.5% | 1% |
| 相控型 | ±1% | ±2% | 1% | 2% |
| 交流补偿型 | ±1% | ±2% | 2% | 4% |
| 其他类型 | ±1% | ±2% | 2% | 4% |
表C.1 稳压精度、稳流精度及纹波系数
稳压精度按以下公式计算：δU =（Um-Uz）/Uz×100%
δU：稳压精度Um：输出电压波动极限值Uz：输出电压待测试的值
C.4 稳流精度
按照 GB19826-2005《电力工程直流电源设备特性通用技术条件及安全要求》的规定，充电浮充装置在恒流充电（稳流）状态下，交流输出电压在额定值的±15％内变化，输出电压在规定调节范围内变化，输出电流在其额定值的20-100%调节范围内任一数值上保持稳定，其稳流精度、纹波系数数值符合表一内规定。
稳流精度按以下公式计算：δＩ=（Im-Iz）/Iz×100%
δＩ：稳流精度Im：输出电压波动极限值
Iz：输出电流待测试的值
C.5纹波系数
按照 GB19826-2005《电力工程直流电源设备特性通用技术条件及安全要求》规定，充电浮充装置在浮充电或均充电（稳压）状态下，交流输出电压在额定值的±15％内变化，调整负载电流为0～100%额定值，输出电压在其调节范围任一数值上时，测得直流纹波系数值符合表一内规定。
纹波系数按以下公式计算：δ=（Uf-Ug）/(Up)×100%
δ：纹波系数Uf：直流电压中的脉冲峰值Ug：直流电压中的脉冲谷值Up：直流电压平均值
