串级式高压试验变压器的好处以及接线方法
作者：来源：武汉凯迪正大电气有限公司日期：2020-06-15 10:25:00阅读：

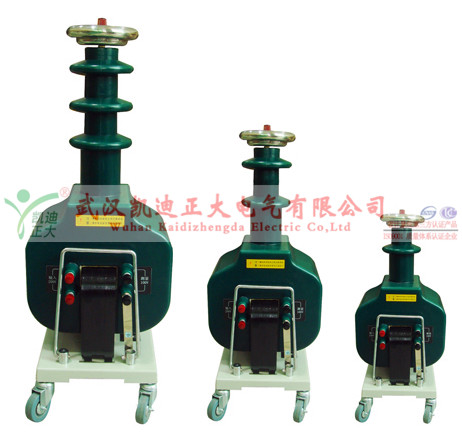

串级式高压试验变压器主要特点整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。
凯迪正大认为对于高电压等级下的试验变压器，更经济结构更简单。由于串级由多个单台试验变压器组合而成，可单独升压，避免一台故障整套不能使用的尴尬局面。
串级试验变压器的优点
（1）不会出现单个变压器电压过高的现象，且对于绝缘结构的制作相对简单方便，材料用价极为便宜。另外，由于单件结构处于整体较轻的状态，所以也不会造成试验变压器得到整体过重现象，安装和运输极为方便。
（2）可以进行接线改变，以为三相试验提供方便。通过改接的实现，能够使变压器进行相互的并联，进而进行大负荷电流的供给。实现三相试验接线的改接时，能够使相应的电压进行降低。
（3）如果需要试验变压器的电压处于较低状态时，则可以只选用其中的某一两台变压器进行，能够有效的降低电压且不至于出现电源发动机激磁过小的状况，操作相对方便简单。并且在串级变压器台数减少的基础上，能够使总试验过程中回路短路的电抗有效降低。
（4）因为结构方式的问题，每一台变压器也可以单独出来实现各自具体的使用，这就会造成工作地点和范围的增多，并且如果其中的某一台出现故障时，并不会影响整体的正常操作，能够有效的实现损失的。

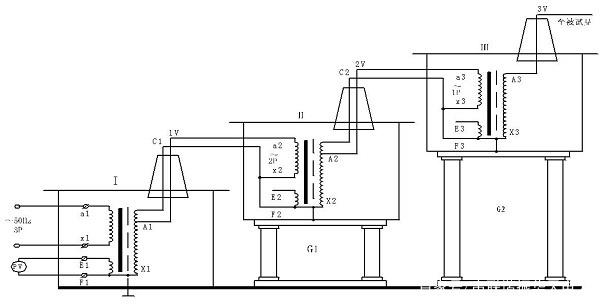

串级试验变压器的接线如下图：
当两台试验变压器串级使用时，第一级与第二级试验变压器容量之比是2：1，总容量是第一级容量，总电压是两台试验变的最高输出电压之和，那么输出电流就是总容量与总电压之比。例如：5kVA/50kV与3kVA/50kV两台试验变串级使用时，总容量为5kVA，总电压为100kV，输出电流就是5kVA/100kV也就是50mA。
三台试验变压器串级使用，例如上述型号分别是10kVA/50kV、5kVA/50kV、3kVA/50kV，那么三台容量之比就是3：2：1，总容量同样也是第一级试验变压器容量10kVA，而总电压就是三台试验变压器的电压之和，也就是说总电压输出为150kV。
故上述问题可以很清晰的回答出来，因为三台都是同50kV电压等级的试验变压器，所以总电压就是三台试验变压器的输出电压之和150kV。而容量是遵从3:2:1的关系。那么总容量就是第一级试验变压器的容量，而操作台是与整套系统的容量一致的，所以操作台应配置与第一级试验变压器同容量的10kVA。
不过我们需要注意的是，不管是两级或是三级串，输出电流严禁超出最后一级的额定电流。
凯迪正大试验变压器使用注意事项
1）试验变压器应和操作箱（台）配套使用，操作箱（台）的使用方法，请详细参阅操作箱（台）使用说明书。
2）变压器外壳、高压尾须接地。为确保安全，试验人员和其它被试验设备与试验变压器之间须保持足够的距离。
3）试验变压器的输出一般应串接限流电阻以保护设备安全。
